标准
GB/T68-2016.pdf |
名称

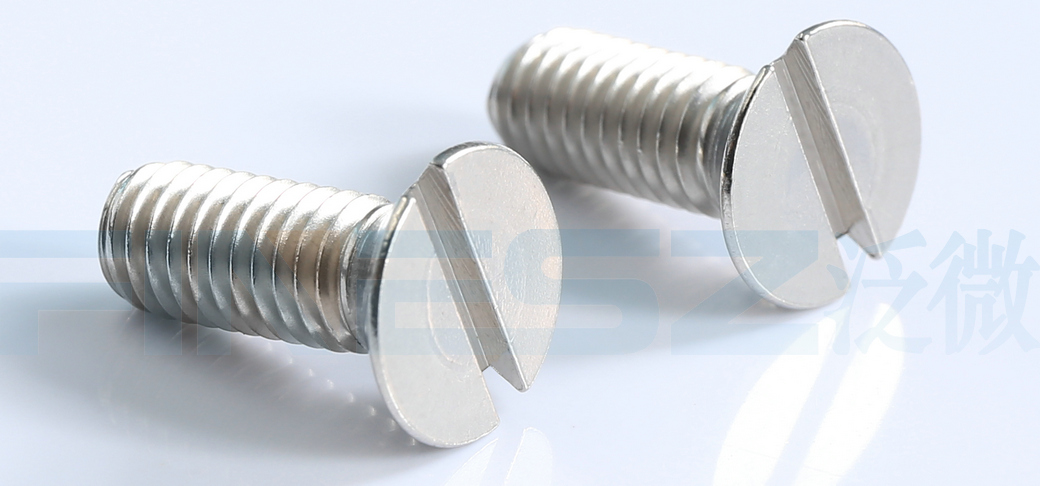

一字槽沉头螺钉 |
英文名
Slotted countersunk flat head screws |
相近标准
GB/T68-2000.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A2-70 4.8 5.8 |
特点 与端与持平，防打滑
|
|
GB68螺钉的国标原文档下载：GB/T 68-2016.pdf、GB/T68-2000.pdf（旧版）

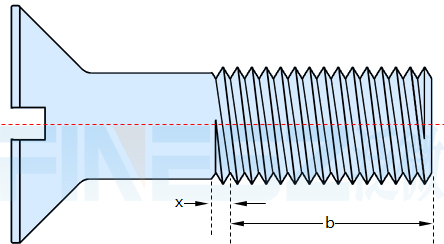

如果螺纹为半牙，参考:GB68半牙样式

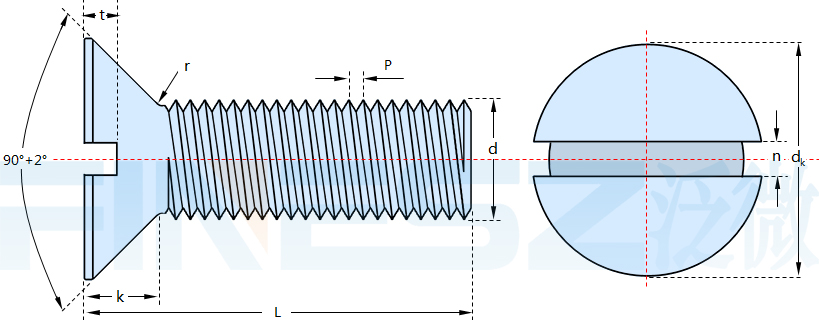

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| a | 最大值 | |
| b | 最小值 | |
| dk | 理论值 | 最大值=公称 |
| 实际值 | 最大值=公称 | |
| 最小值 | ||
| k | 最大值=公称 | |
| n | 公称 | |
| 最大值 | ||
| 最小值 | ||
| r | 最大值 | |
| t | 最大值 | |
| 最小值 | ||
| x | 最大值 | |
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| 3.6 | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 |
| 3 | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 |
| 2.7 | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 |
| 1 | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 |
| 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.2 | 1.6 | 2 | 2.5 |
| 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 |
| 0.4 | 0.5 | 0.6 | 0.8 | 0.9 | 1 | 1.3 | 1.5 | 2 | 2.5 |
| 0.5 | 0.6 | 0.75 | 0.85 | 1.2 | 1.3 | 1.4 | 1.6 | 2.3 | 2.6 |
| 0.32 | 0.4 | 0.5 | 0.6 | 0.9 | 1 | 1.1 | 1.2 | 1.8 | 2 |
| 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议；d ≥3mm：4.8级、5.8级 |
A2-50、A2-70 | d＜3mm：按协议；d ≥3mm：CU2、CU3、AL4 |
| 标准 | d＜3mm：按协议；d ≥3mm：GB/T 3098.1 |
GB/T 3098.6 | d＜3mm：按协议；d ≥3mm：GB/T 3098.10 |
|
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 产品缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
