GB/T5267.1-2002标准电镀层厚度的技术要求

标准电镀层厚度的技术要求

由有关电镀标准推荐的公称镀层厚度，以及相应的局部厚度和批平均厚度，见表1。

为降低因镀层厚度造成的螺纹装配中产生干涉的风险，镀层厚度不能超过1/4螺纹基本偏差，见表2规定的数值。

注：可容纳的镀层厚度指导值，在资料性附录C中给出。

表1 镀层厚度（单位：微米）

公称镀层厚度	有效镀层厚度
	局部厚度^a min	批平均厚度^b
	局部厚度^a min	min	max
3	3	3	5
5	5	4	6
8	8	7	10
10	10	9	12
12	12	11	15
15	15	14	18
20	20	18	23
25	25	23	28
30	30	27	35

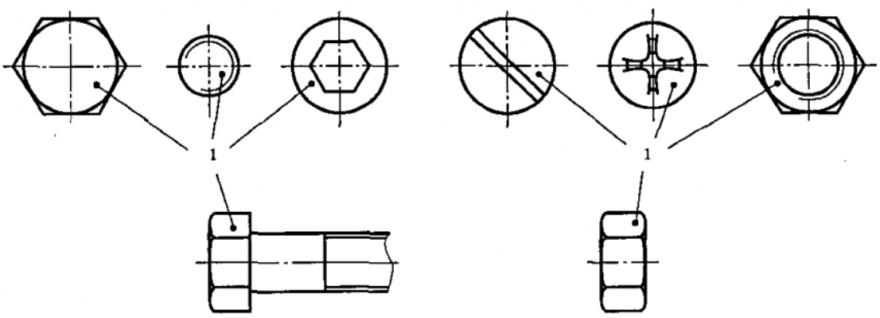

a. 局部厚度不应小于订单中规定的最小厚度，并按镀层标准规定的方法之一进行测量。螺栓、
螺钉和螺母厚度测量应在下图所示的度验表面进行。

b. 批平均厚度测量应按规定（见GB5267.1-2002规范性附录D)方法进行。当测量值超过平均厚度最大值时，如果镀后螺纹能用适当的通规（H或h）验收通过，则不应拒收。
注：① 除非另有规定，局部镀层厚度应进行测量。（大部分螺钉和螺栓是批量滚筒电镀，其结果是最大镀层厚度总是在零件末端。这一结果造成长度或螺栓、螺钉的直径增加，按照螺距尺寸规定减小镀层厚度是可以接受的）。
② 镀层厚度的抽样检查按 GB/T 90.1 规定。
如果螺纹零件公称长度L＞5d，在测量批平均厚度时，就使用小于表1规定的公称镀层厚度，见表2。

表2 普通螺纹镀层厚度的上偏差值

螺距 P/mm	粗牙螺纹的螺纹公称直径^a d/mm	内螺纹		外螺纹
		公差带位置 G		公差带位置 g					公差带位置 f					公差带位置 e

		基本偏差 μm	镀层厚度/μm max	基本偏差 μm	镀层厚度/μm				基本偏差 μm	镀层厚度/μm max				基本偏差 μm	镀层厚度/μm max
					max
					b	c				b	c				b	c
					所有公称长度	公称长度 L/mm				所有公称长度	公称长度 L/mm				所有公称长度	公称长度 L/mm

						L≤5d	5d＜ L≤10d	10d＜ L≤15d			L≤5d	5d＜ L≤10d	10d＜ L≤15d			L≤5d	5d＜ L≤10d	10d＜ L≤15d
0.2 0.25 0.3	1、1.2 1.4	17 18 18	3 3 3	-17 -17 -18	3 3 3	3 3 3	3 3 3	3 3 3


0.35 0.4 0.45	1.6 (1.8) 2 2.5 (2.2)	19 19 20	3 3 3	-19 -19 -20	3 3 5	3 3 5	3 3 5	3 3 3	-34 -34 -35	8 8 8	8 8 8	5 5 5	5 5 5


0.5 0.6 0.7	3 3.5 4	20 21 22	5 5 5	-20 -21 -22	5 5 5	5 5 5	3 3 3	3 3 3	-36 -36 -38	8 8 8	8 8 8	5 5 5	5 5 5	-50 -53 -56	12 12 12	12 12 12	10 10 10	8 8 8


0.75 0.8 1	4.5 5 6 (7)	22 24 26	5 5 5	-22 -24 -26	5 5 5	5 5 5	3 3 3	3 3 3	-38 -38 -40	8 8 10	8 8 10	5 5 8	5 5 5	-56 -60 -60	12 15 15	12 15 15	10 12 12	8 10 10


1.25 1.5 1.75	8 10 12	28 32 34	5 8 8	-28 -32 -34	5 8 8	5 8 8	5 5 5	3 5 5	-42 -45 -48	10 10 12	10 10 12	8 8 8	5 5 5	-63 -67 -71	15 15 15	15 15 15	12 12 12	10 10 10


2 2.5 3	16 (14) 20 (18、22) 24 (27)	38 42 48	8 10 12	-38 -42 -48	8 10 12	8 10 12	5 8 8	5 5 8	-52 -58 -63	12 12 15	12 12 15	10 10 12	8 8 10	-71 -80 -85	15 20 20	15 20 20	12 15 15	10 12 12



3.5 4 4.5	30 (33) 36 (39) 42 (45)	53 60 63	12 15 15	-53 -61 -63	12 15 15	12 15 15	10 12 12	8 10 10	-70 -75 -80	15 15 20	15 15 20	12 15 15	10 12 12	-90 -95 -100	20 20 25	20 20 25	15 15 20	15 15 15


5 5.5 6	48 (52) 56 (60) 64	71 75 80	15 15 20	-71 -75 -80	15 15 20	15 15 20	12 15 15	10 12 12	-85 -90 -95	20 20 20	20 20 20	15 15 15	12 15 15	-106 -112 -118	25 25 25	25 25 25	20 20 20	15 15 15

注：为容纳镀层厚度而特殊制造的螺纹，其更大的基本偏差参见GB/T5267.1-2002表C.1。
a.提供的粗牙螺距信息仅为方便使用。决定特性的是螺距。
b.测量局部厚度时，镀层厚度的最大值。
c.测量批平均厚度时，镀层厚度的最大值

留言与咨询

产品分类列表

松不脱螺钉

压铆紧固件

螺母类

螺柱类

螺钉类

定位|销

拉铆类

塑胶用嵌入螺母

模内注塑系列

热熔植入系列

冷压植入系列

自攻嵌入系列

自攻嵌件ST
开槽自攻SS

其它

GB/T5267.1-2002标准电镀层厚度的技术要求

松不脱螺钉

压铆紧固件

塑胶用嵌入螺母

六角支柱

车削件

特殊件销轴插针

标准紧固件
