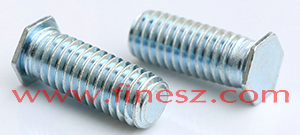

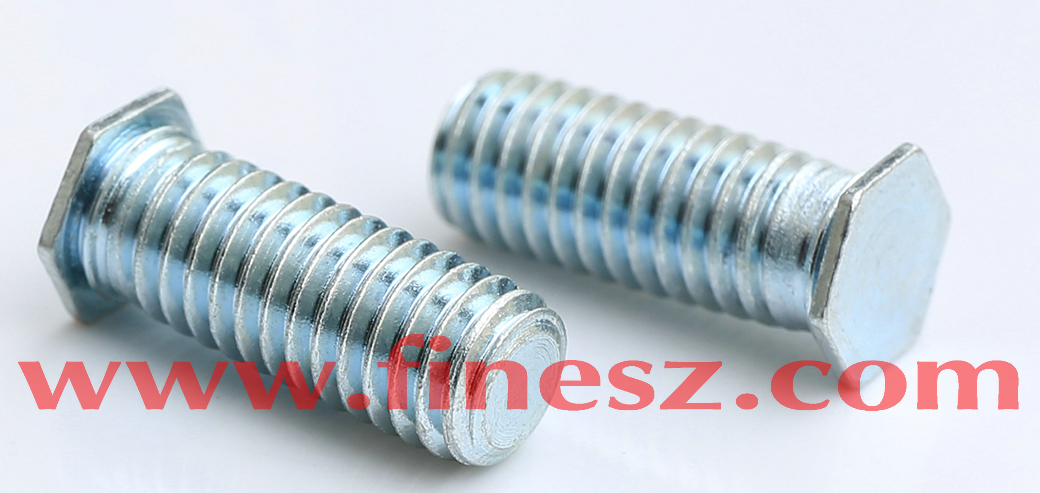

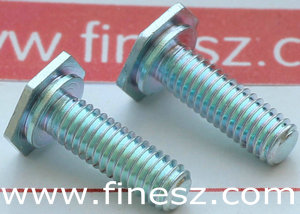

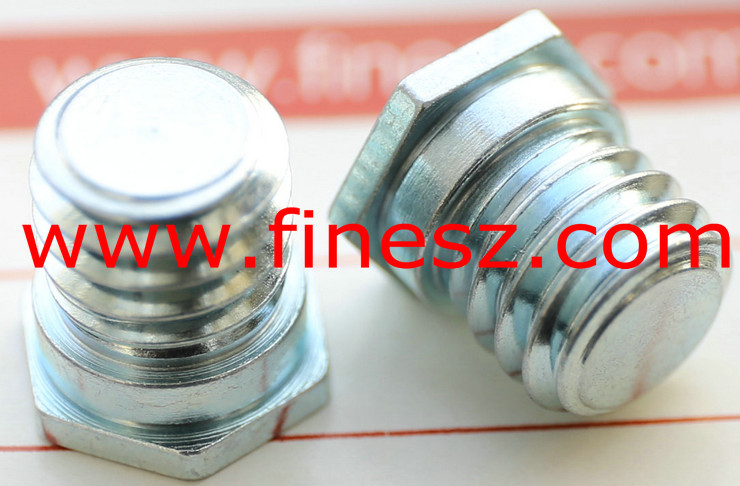

NFH六角压铆螺钉及NFHS不锈钢六角压铆螺钉，采用自动车车制而成，与圆头压铆螺钉一样其使用方式为装入圆形孔内，采用冲压铆接，能使其头部紧密铆接在薄板中，板厚不般不低于0.5，低于0.5MM以下特殊说明，需订制，下为六角压铆螺钉技术参数：
六角头压铆螺钉和圆头的不同，六角形压铆螺钉是完全靠头部的六个对边卡在钣金内来防止滑动，生产模式则是采用六角棒直接车削而成，其生产成本、安装难度均高于圆头压铆螺钉。故目前只有在一些特殊况下才使用六角压铆螺钉，如对扭力要求较高。
下附美制铆螺母的标准及规格明细表：

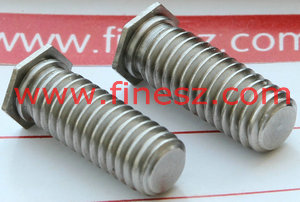

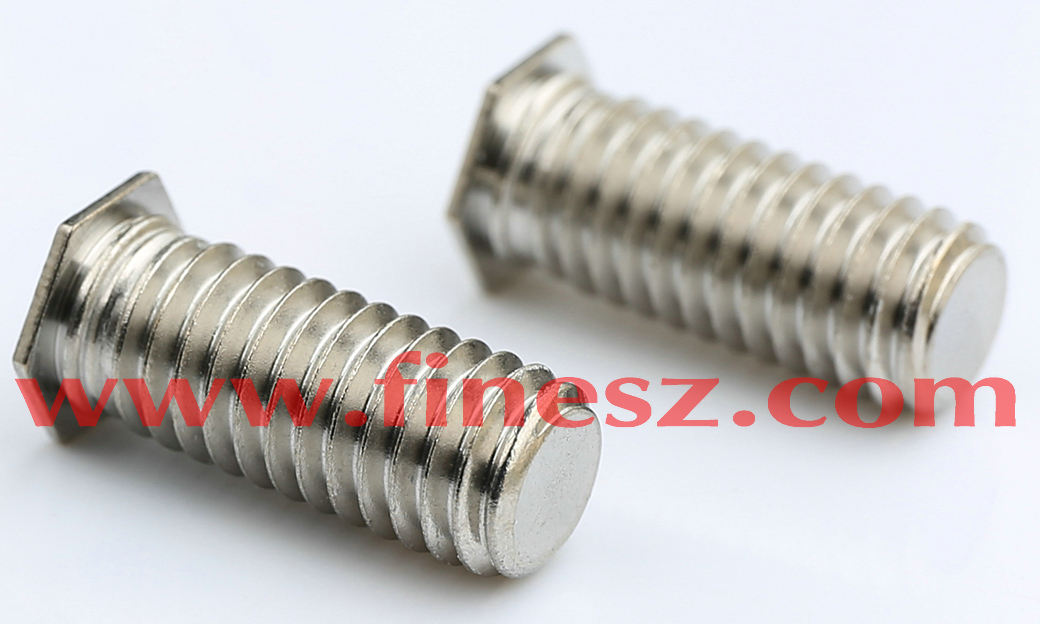

不锈钢六角压铆螺钉
六角压铆螺丝的优点：
1，高扭力（相对就圆头压铆螺钉而言）
2，装配方便，对材质的宽容度大（也是相对于FH类的而言），只需简单的压铆，量不多的话也可采用冲压安装
3，可提供碳钢镀锌与不锈钢两种材料

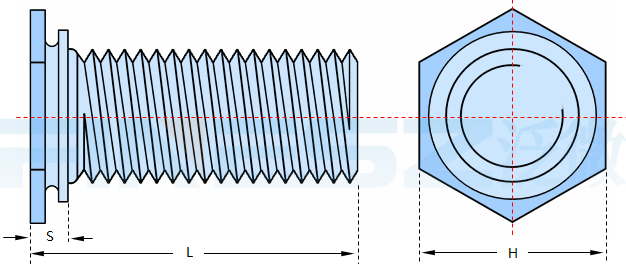

| 螺纹*螺距 | 型号TYPE | 螺纹 代号 |
长度 LENGTH CODE"L"±0.4 (LENGTH CODE IN 16THS OF AN INCH) |
最小 板厚 |
板孔径 | H | S | 最小 边距 |
|||||||||
| 碳钢 | 不锈钢 | ||||||||||||||||
| ±0.4 | MAX | ||||||||||||||||
| M3X0.5 | NFH | NFHS | M3 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 1 | 4.8 | 6 | 1.25 | 5.4 | |
| M4X0.7 | NFH | NFHS | M4 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 1 | 4.8 | 6 | 1.25 | 7.2 |
| M5X0.8 | NFH | NFHS | M5 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 1.2 | 5.0 | 6.35 | 1.25 | 7.2 | |
| M6X1 | NFH | NFHS | M6 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 1.6 | 6.0 | 7 | 1.4 | 7.9 | ||
注：以下长度码仅为代号，实际长度为"L/16"英寸| 螺纹尺寸 | 型号TYPE | 螺纹 代号 |
长度 LENGTH CODE"L"±0.15 (LENGTH CODE IN 16THS OF AN INCH) |
最小板厚 | 板孔径 | H | S | 最小 边距 |
|||||||||
| 碳钢 | 不锈钢 | ||||||||||||||||
| .250 | .312 | .375 | .500 | .625 | .750 | .875 | 1.00 | 1.25 | ±.15 | MAX | |||||||
| #4-40 | NFH | NFHS | 440 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | .042 | .111 | .176 | .045 | .23 | |
| #6-32 | NFH | NFHS | 632 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .042 | .137 | .206 | .045 | .25 |
| #8-32 | NFH | NFHS | 832 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .042 | .163 | .237 | .045 | .30 |
| #10-24 | NFH | NFHS | 024 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .042 | .189 | .256 | .045 | .30 | |
| #10-32 | NFH | NFHS | 032 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .045 | .189 | .256 | .047 | .30 | |
| 1/4-20 | NFH | NFHS | 0420 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | .065 | .249 | .337 | .067 | .35 | ||
