支撑卡柱又叫自扣紧卡柱，是用于金属薄板与与其他组件隔离并提供稳定的支撑的紧固件。常用于支持PC板和其他电子组件的机箱。
支撑卡柱通过压铆的方式将底端永久固定于金属面板，而因开十字槽而具有弹性的顶端穿过被锁组件（如PC板）的预留板孔，使被锁组件固定于面板且与面板间隔出一定的距离。这一连接方式相对于螺纹连接而言更简洁高效，且利于后期拆卸维护。

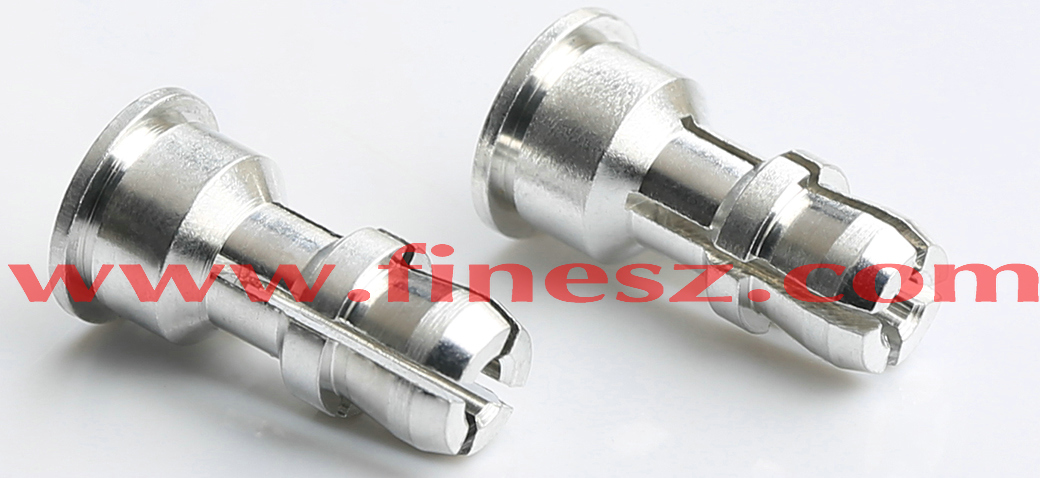

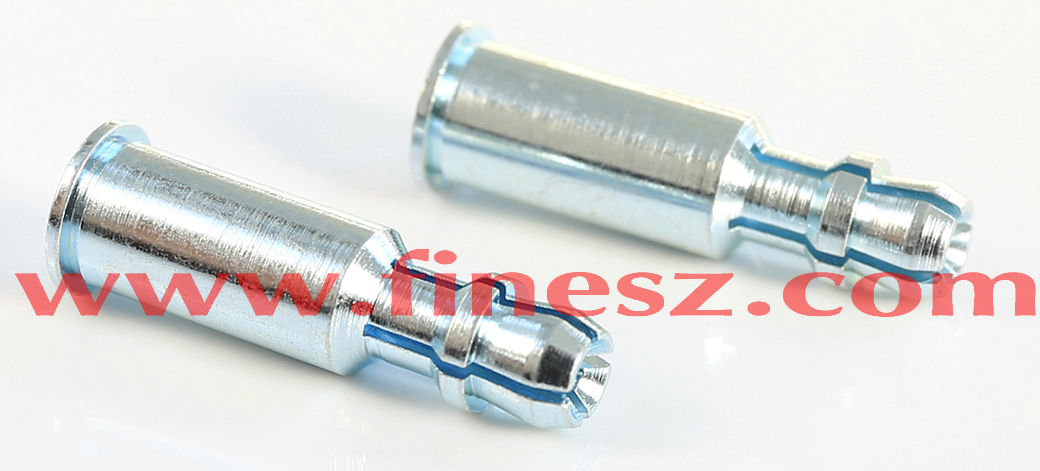

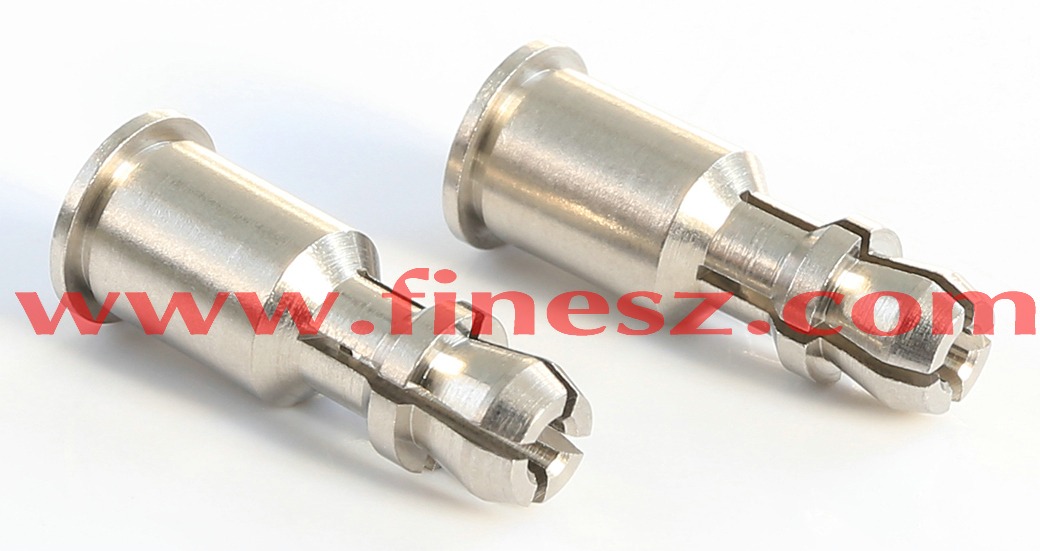

从材质上支撑卡柱分为四种类型：

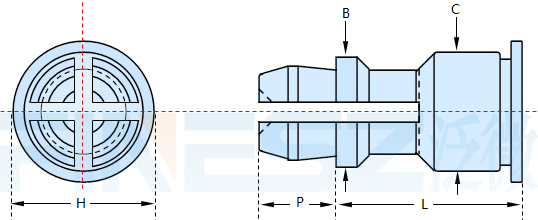

| 型号 | 安装 代码 |
长度 L ±0.13 (长度代码以毫米为单位） |
B ±0.13 |
C Max |
H ±0.13 |
p ±0.13 |
||||||||||
| 碳钢 | 不锈钢 | 铝 | ||||||||||||||
| SSS | SSC | SSA | 4MM | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 4.78 | 5.39 | 6.35 | 3.58 |
| 型号 | 安装 代码 |
长度 L ±.005 (长度代码以 1/32英寸为单位） | B ±.005 |
C Max |
H ±.005 |
p ±.005 |
|||||||||||
| 碳钢 | 不锈钢 | 铝 | .250 | .312 | .375 | .437 | .500 | .562 | .625 | .750 | .875 | 1.00 | |||||
| SSS | SSC | SSA | 156 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | .188 | .212 | .250 | .141 |

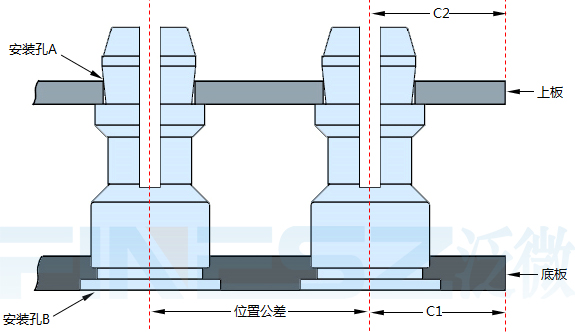

| 支撑卡 柱类型 |
底板 | 上板 | |||||||||
| 板材硬度 Max |
安装孔B +0.08 |
板材质 | 最小 板厚 |
最小边距 C1 |
位置 公差 |
板材 硬度 |
安装孔A +0.08 |
板材质 | 厚度 范围 |
最小边距 C2 |
|
| SSA | HRB 50 | 5.41 | 金属 | 1 | 6.6 | ±0.13 | / | 4 | PC 金属板 |
1~1.8 | 2.54 |
| SSS | HRB 60 | ||||||||||
| SSC | HRB 60 | ||||||||||
| 支撑卡 柱类型 |
底板 | 上板 | |||||||||
| 板材硬度 Max |
安装孔B +.003 |
板材质 | 最小 板厚 |
最小边距 C1 |
位置 公差 |
板材 硬度 |
安装孔A +0.003 |
板材质 | 厚度 范围 |
最小边距 C2 |
|
| SSA | HRB 50 | 0.213 | 金属 | 0.04 | 0.26 | ±.005 | / | 0.156 | PC 金属板 |
.040~.070 | 0.1 |
| SSS | HRB 60 | ||||||||||
| SSC | HRB 60 | ||||||||||
| 支撑卡 柱类型 |
底板 | 上板 | ||||
| 板材质 | 安装力 (kN) | 推出力 (N) | 首次插入力Max (N) | 首次退出力Min (N) | 15次退出力Min (N) | |
| SSA | 铝板 | 6.7 | 890 | 58 | 13 | 4 |
| SSS | 铝板 | 6.7 | 890 | 89 | 27 | 9 |
| SSC | 铝板 | 6.7 | 890 | 89 | 27 | 9 |
| SSS | 冷轧板 | 16 | 1780 | 89 | 27 | 9 |
| SSC | 冷轧板 | 16 | 1780 | 89 | 27 | 9 |
