PF11 12系列松不脱螺钉,也叫弹簧螺丝。松不脱螺钉可铆接于薄板上能自由拧进拧出螺丝，原理见本页下附的动画过程，该整体件能牢牢的镶在面板上不脱离面板,故也称不脱出螺钉。其外圆的手拧套一般都压有直纹的齿，以便于手拧或手动拧紧，同时它也叫手紧螺钉或手拧螺钉。

松不脱面板螺钉(弹簧螺钉)可用于安装PCB板,只占微小空间。手紧螺钉的压铆套具有压花齿,压装于于机箱或薄钣孔内(注:薄板的钻孔径相对应弹簧螺钉的压齿径有一定要求的,请参考以下各明的技术参数),形成一个外露的弹簧螺钉,用手拧另一端(即手拧端).因其里面固定有弹簧,螺钉相对于薄板的另一端来回进出。该方案解决了需要经常拆卸螺钉难题，而且非常方便实用。查看松不脱螺钉安装于面板后的效果图。

松不脱螺钉的型式很多种，常用的有： PF09/PF10手紧螺钉、 PF11/PF12松不脱螺钉、 PF21/PF22面板螺钉、 PF30/31/32弹簧螺钉、 PFC2P弹簧螺钉、 PF41/PF42松不脱螺丝、 PF16/PF26面板螺丝、 PFS2/PFC2不脱出螺钉、 PF50/PF60弹簧螺丝、 PFHV压铆组合螺钉。

除了上述的几种标准品外我公司还生产各种奇形怪状的松不脱螺丝,可以根据用户要求生产如同这些示例非标松不脱螺钉。

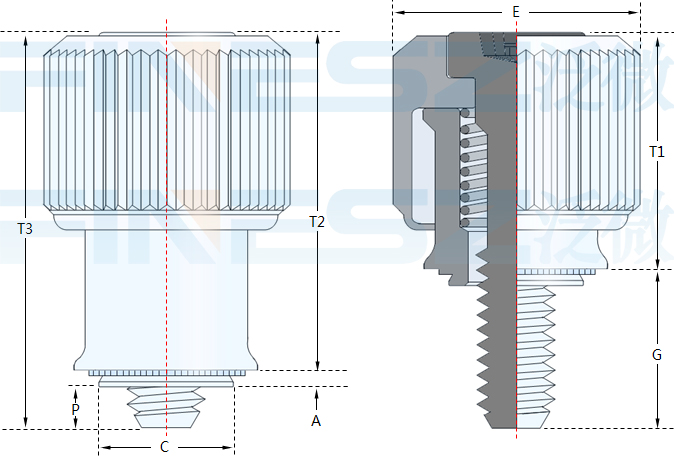

PF11图纸（左为自然状态，右为压缩状态）：

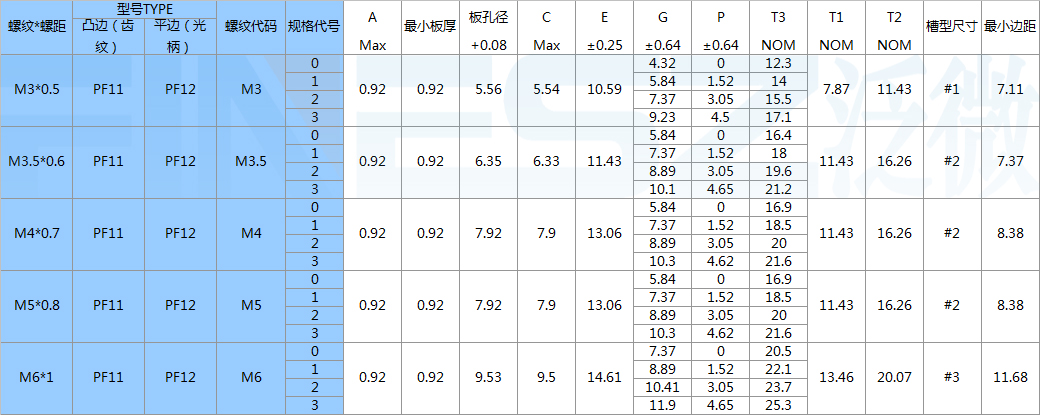

公制规格的PF11,PF12松不脱螺钉标准(单位MM):

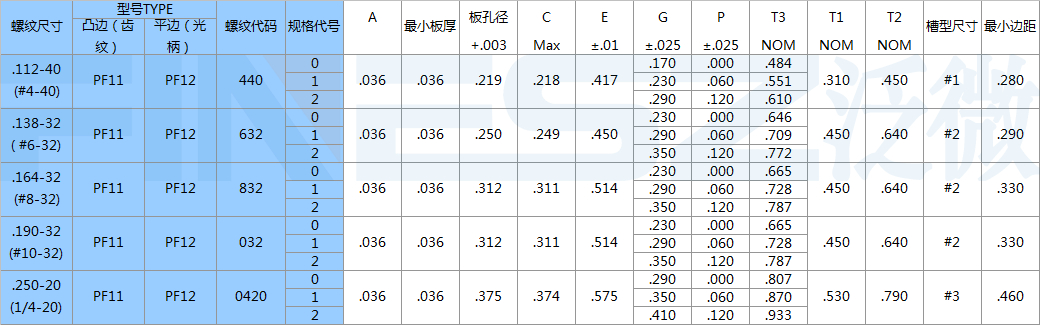

美制规格的弹簧面板螺钉标准尺寸明细（单位英寸）：
PF11系列的松不脱螺钉之安装方法如下视频所示:
这是我公司PF11 12类松不脱螺钉的各部件的材质及其它参数（热处理，表面处理等）：

部件名称PART	材质MATERAIL	牌号N.O	热处理	硬度	表面SURFACE
KNOB旋扭:	Aluminum	6061铝	无	natural	Natural/Black
RETAINER铆接套:	Carbon steel	1215快削钢	渗碳	HV380-450	Nickel
SCREW 螺丝：	Stainless steel	304不锈钢	无	natural	Natural
SPRING 弹簧：	Stainless steel	304不锈钢	固熔	natural	Natural

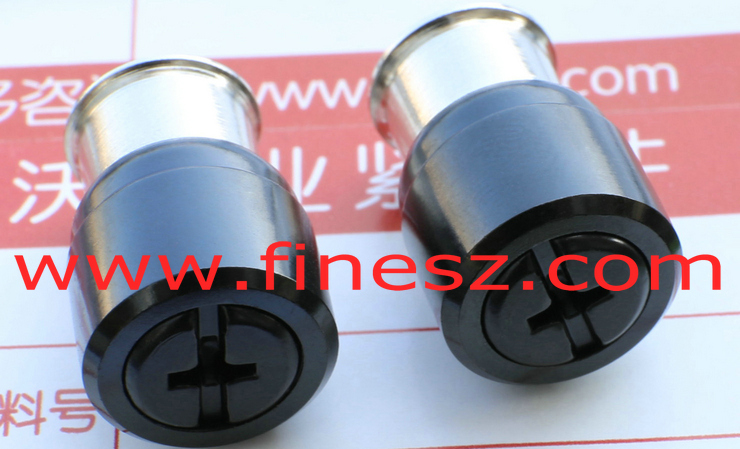

PF11系列松不脱螺钉按行业标准，其螺钉的槽型分为十字，米字，内六角，内梅花，一字等槽型。我公司默认槽型来十一字，没有特殊说明的情况下我们默认为十一字，即这样的槽型：

十一字是最为通用与适配的一种头型，为了提高性价比，我公司内部统一了螺钉的槽型，如果您有指定的头型，请提前告知，我们可以跟据客户要求生产，PS：不论用户选择何种槽型，对整个产品单价（见最上面）不产生影响。

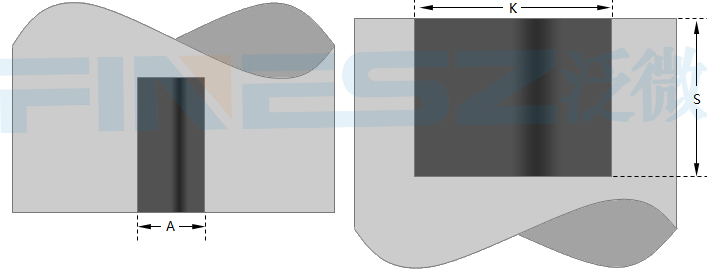

公 制 单 位 MM	螺纹	下模工装底座尺寸		压机冲头尺寸
		S	K	A
	Code	±0.05	±0.03	+0.2
	M3	6.6	11.1	5
	M3.5	9.9	11.9	5.5
	M4	9.9	13.5	6
	M5	9.9	13.5	7
	M6	12.2	15.2	8
英 制 美 制 单 位 IN CH	螺纹	下模工装底座尺寸		压机冲头尺寸
		S	K	E
	Code	±.002	±.001	+0.02
	440	.260	.437	0.192
	632	.390	.468	0.218
	832	.390	.531	0.244
	032	.390	.531	0.27
	0420	.480	.598	0.33

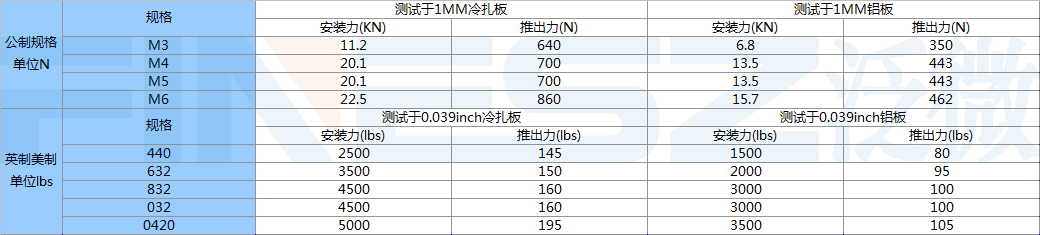

以上工装建议材质SKD11或性能相似材料 以下数据仅供理论参考，实际生产测试中会有一定偏差：
一组示例：
下面这张图有些典型，需要说明一下:
1，手拧套是没有滚花的——很显然，它属于PF12光柄类型
2，手拧套与螺钉处理成了黑色，它属于BL黑色氧化类型。
3，不是说凡是PF12类型的螺钉我们都把它处理成黑，而是这款螺钉正好具备以上两种属性
把上面的整套螺丝拆开来（组装前）是这样子的：
http://www.finesz.com/blog/archives/242

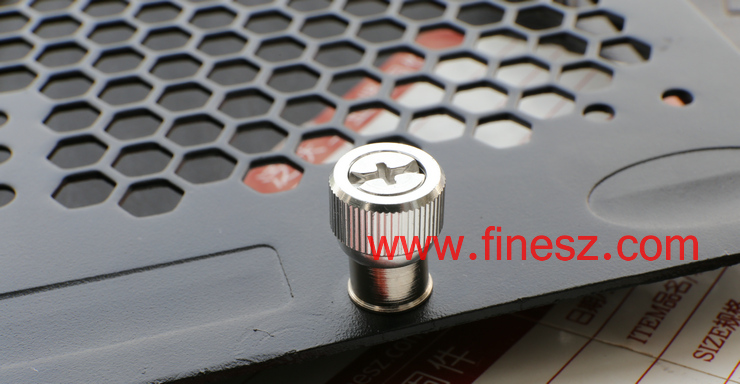

上为安装后示例

关于松不脱螺钉的国标？

松不脱螺钉没有国家标准，也没有国际标准。我公司及国内其它同行公司所执行的标准算是行业默认标准。这些产品标准早期由部分欧美企业所开发并逐步成为国内行业的标准。近来年国内一些权威的电信企业如华为也有制定个别规格的专利型松不脱螺钉，但其应用仅限这些企业内部，尚不足以成为行业标准。

事实上随着产业细分化，越来越多的紧固件产品呈专业化订制化的趋势，国标因其标准化和宽容度的特性不再能满足行业应用，将会有越来越多的紧固件产品不再有国标。
