弹性定位销，定位柱，弹簧定位柱,跟据伸缩长度不同分为PTL2 PSL2，同时延伸为碳钢与不锈钢两种分类，分别为：
PTL2:标准型定位伸缩销，材质碳钢，表面首选镀镍，也可提供蓝白锌镀层
PSL2:短型定位伸缩销，材质碳钢，表面默认镀镍，也可提供蓝白锌镀层
PTSL2:由PTL2改型为全不锈钢材质
PSSL2:由PSL2改型为全不锈材质
应用：铆接于机箱机柜的薄板，安装后起订位及挡块作用。
组成:压铆定位套,伸缩定位销,弹簧,下附材质明细。
PT（碳钢）与PTS(不锈钢）伸缩销
与PTL2类似的功能，取消了花齿与滚花
PTL2 PSL2 PTSL2 PSSL2标准与规格

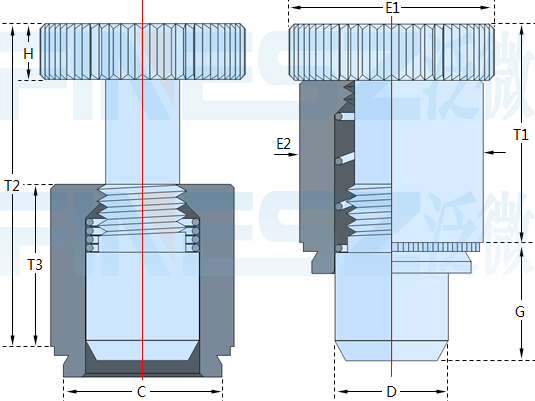

PTL2 PSL2弹簧定位销的图纸及尺寸规格明细表：
公制规格的PTL2定位销规格，单位：MM
美制规格的定位柱，单位：英寸
PTL2 PSL2 PTSL2 PSSL2的材质与表面处理
PTL2,PSL2弹簧定位销部件材料与表面处理：
| 型号 |
部件名称PART |
材质MATERAIL |
牌号N.O |
热处理 |
表面SURFACE |
PTL2
PSL2 |
伸缩销： |
Carbon steel |
1215 |
渗碳 |
NI |
| 压接定位圈: |
Carbon steel |
1215 |
渗碳 |
NI |
| SPRING 弹簧： |
Stainless steel |
304 |
- |
Natural |
PTSL2
PSSL2 |
伸缩销： |
Stainless steel |
303 |
- |
- |
| 压接定位圈: |
Stainless steel |
303 |
- |
- |
| SPRING 弹簧： |
Stainless steel |
304 |
- |
- |
安装方法
1. 在安装板上冲好相应尺寸的安装孔。不允许进行诸如去毛刺之类的二次加工。
2. 将紧固件放入带有凹形槽的下模中，然后将工件（最好是冲孔面）放在紧固件的柄端上方。
3. 保持上下模平行，施加挤压力，直到定位圈的裙边与安装板直接接触

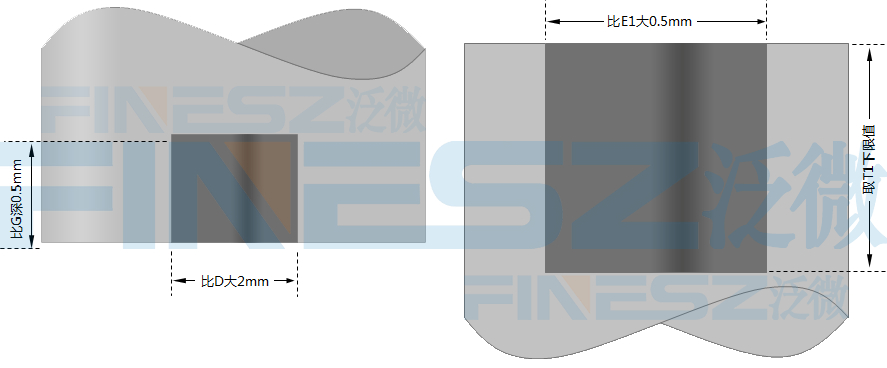

上模与下模具的制作尺寸注意：
安装性能（公制）：
| 型号 |
测试板材质 |
| 铝板 |
冷轧板 |
| 安装力(KN) |
推出力(N) |
安装力(KN) |
推出力(N) |
PTL2
PSL2 |
13.3 |
1779 |
17.8 |
2224 |
安装性能（美制）：
| 型号 |
测试板材质 |
| 铝板 |
冷轧板 |
| 安装力(lbs.) |
推出力(lbs.) |
安装力(lbs.) |
推出力(lbs.) |
PTL2
PSL2 |
3000 |
400 |
4000 |
500 |
PT PTS的标准与规格

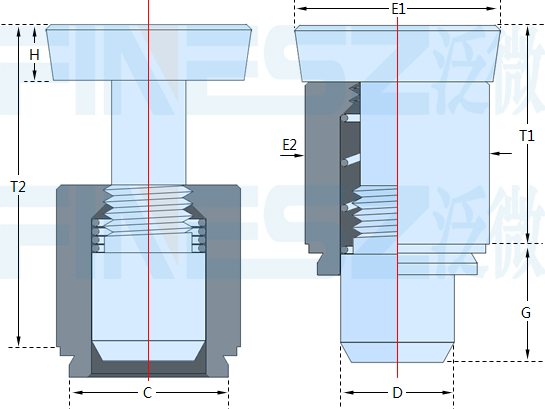

PT PTS弹性伸缩销的图纸：
公制规格的PT PTS定位伸缩销规格，单位：MM
美制规格的PT PTS,单位：英寸
PT PTS的材质：
| 型号 |
部件名称PART |
材质MATERAIL |
牌号N.O |
热处理 |
表面SURFACE |
| PT |
伸缩销： |
Carbon steel |
1215 |
渗碳 |
NI |
| 压接定位圈: |
Carbon steel |
1215 |
渗碳 |
NI |
| SPRING 弹簧： |
Stainless steel |
304 |
- |
Natural |
| PTS |
伸缩销： |
Stainless steel |
303 |
- |
- |
| 压接定位圈: |
Stainless steel |
303 |
- |
- |
| SPRING 弹簧： |
Stainless steel |
304 |
- |
- |
PT,PTS系列伸缩销安装方法、安装力与性能测试参考上面PTL2之方法与参数，略。
大图赏析

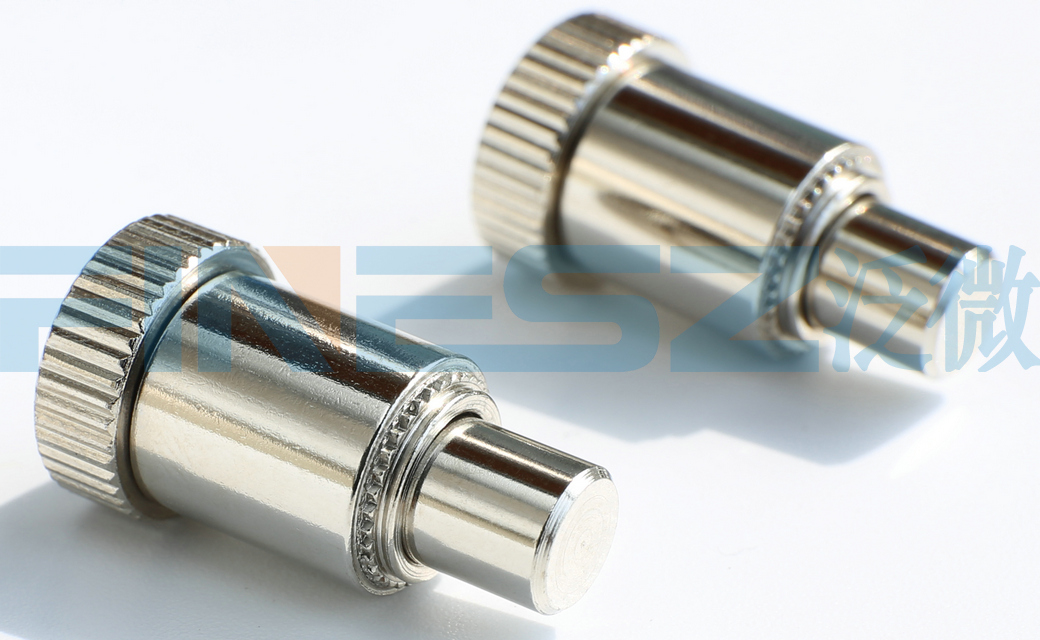

PTL2 04-4标准规格：

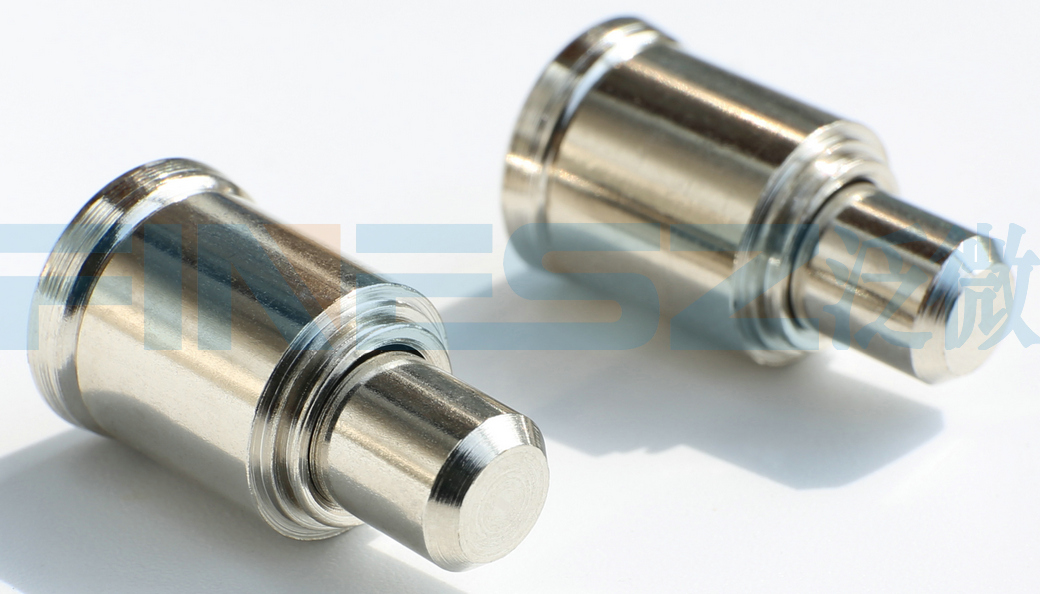

PTS 56-61标准不锈钢弹簧销：
