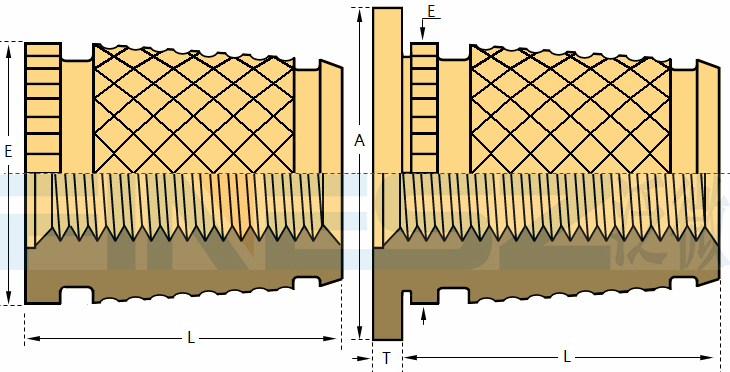

产品图纸，左为BT，右为BTH ：

规格尺寸明细（单位mm)：

型号	螺纹	高度 L	大径 ФE	头径 ФA	头厚 T	D1 +0.10	D2	最小肉厚 k	孔深 S
BT BTH	M2	5.0 -	4.1	5.0	0.6	3.8	5.2	1.5	6.0
	M2.5	5.0 -	4.1	6.0	0.6	3.8	6.2	1.5	6.0
	M3	5.0 5.5	4.7	6.0	0.6	4.4	6.2	1.8	L+1.0
	M3.5	6.0 -	5.5	7.0	0.8	5.2	7.5	1.8	7.0
	M4	6.0 7.5	5.9	8.0	0.8	5.8	8.2	2.0	L+1.0
	M5	7.0 9.0	7.0	8.5	1.0	6.9	8.7	2.3	L+1.0
	M6	9.0 10.0	8.6	10.0	1.0	8.5	10.2	2.5	13.0
	M8	12.0 -	11.1	12.0	1.0	10.9	12.2	3.0	L+1.0

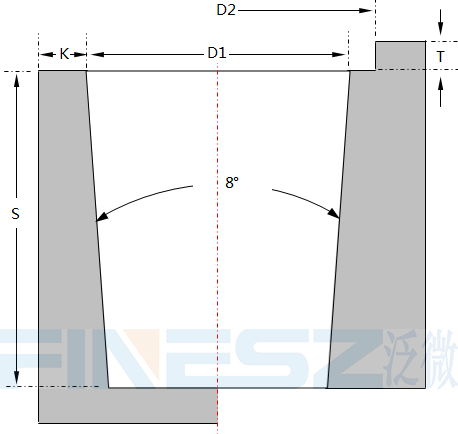

塑料预留孔的样式：
BT与BTH的区别：
BTH带有法兰面的头部而BT型螺母没有头部,见下图。法兰面的头部可以起定位支撑作用，以及嵌入塑料孔后与塑胶件持平,法兰有一个大的接触面，从而降低表面压力。
两者对应的塑胶预置孔的样式也不一样，BTH预置孔有下沉的台阶:
BT与BTH的标注方法：
标注示例：BT-M6*10.0，说明:BT型，螺纹M6，长度L=10.0mm
标注示例：BTH-M4*6.0，说明：BTH型，螺纹M4，长度L=6.0mm

BT BTH型螺母一般采用热烫压入的方法安装，视不同塑料材质之熔点设置导热温度。

1，将螺母置于预留孔上方。
2，导热棒拖一定压力匀速压入。
3，螺母与塑胶工件持平，退出导热棒。

如下图所示：
安装视频：
BT BTH螺母在以下基材中的扭力参考:
（单位 N.M)

基材材质	M3	M4	M5	M6	M8
ABS	1.20	2.25	2.90	7.00	11.00
PC	1.60	2.90	4.10	9.50	18.00
PA	1.05	2.40	3.75	5.50	12.00
PE/PP	1.00	2.10	2.50	5.00	9.00

BT BTH螺母在如下塑胶基材中的拉力参考：
单位：N

基材材质	M3	M4	M5	M6	M8
ABS	1350	2100	2800	3700	5500
PC	1800	2800	3600	4900	6650
PA	1700	2250	3000	4000	5650
PE/PP	900	1550	1900	2750	3950

以上测试值为参考值，为安全起见，我们建议用户在生产测试产品相关性能。对于含玻纤塑料考虑应力开裂，建议保持留样后期观察。

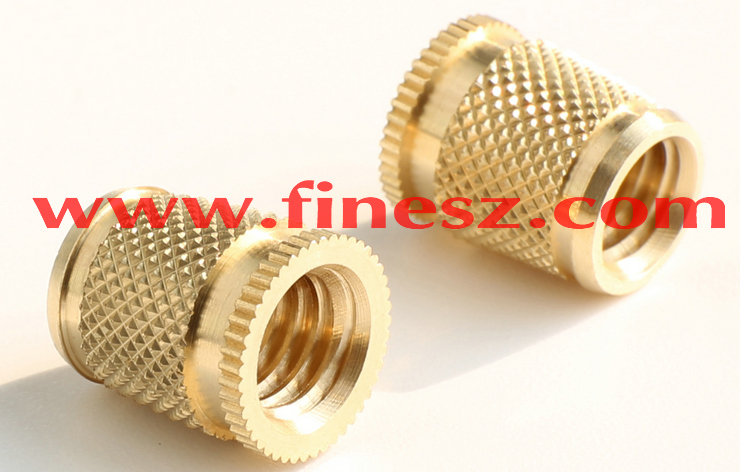

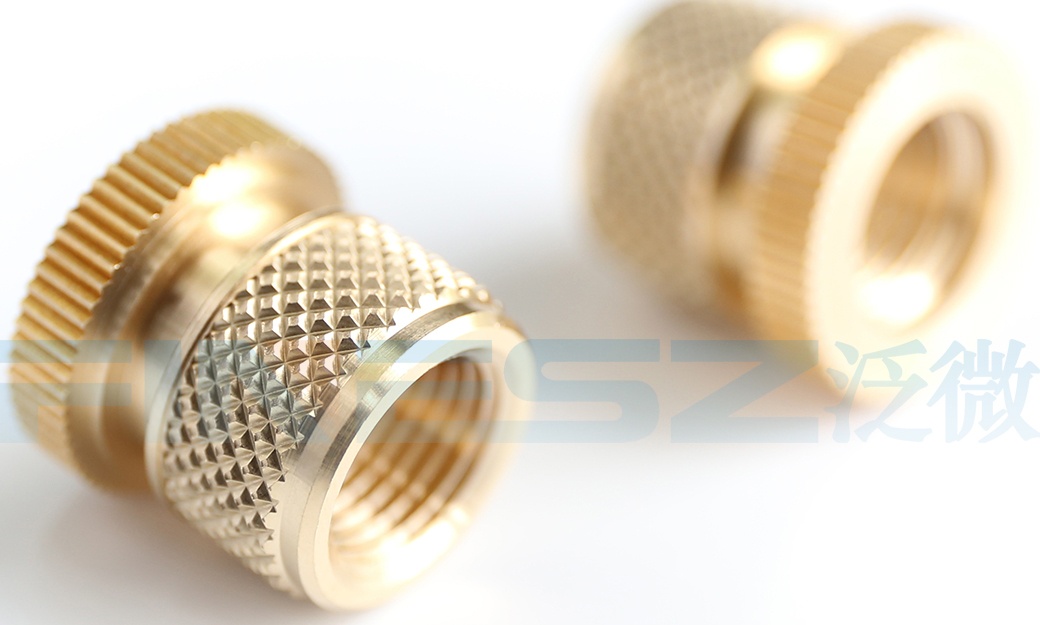

BT型热烫螺母：

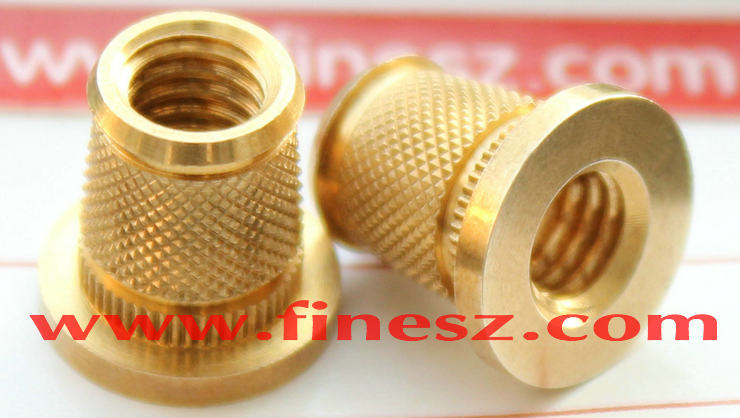

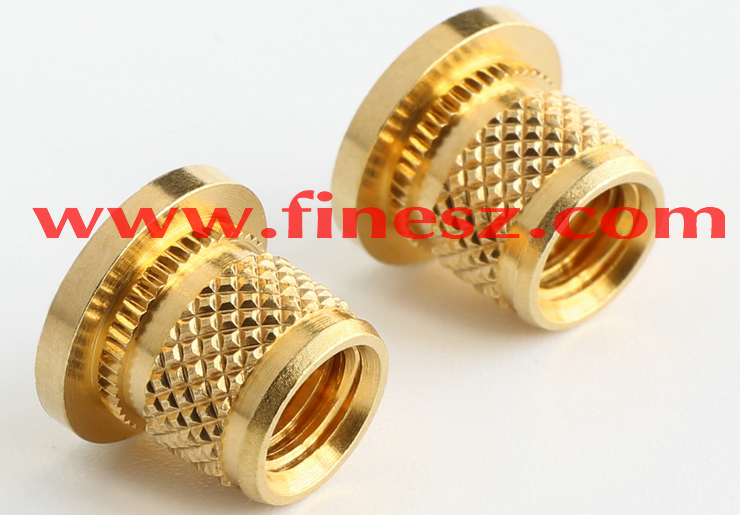

BTH型热烫螺母：
BTH型热烫M6*9：
改进加强型的类似BT型螺母：
BT BTH型螺母的生产示例（自动车床车外圆+压花+打孔+攻牙+倒角+切断一次性完成）：

一款BTH螺母的光学全检示例：
