铜螺母,又称预埋螺母及镶嵌铜螺母或塑胶埋置螺母,根据使用用方法不同又分热熔铜螺母、热压铜螺母、嵌入式铜螺母及超声波铜螺母，下面的列表分别有展示
铜螺母广泛应用于手机外壳/笔计本外壳/注塑件/塑料件的嵌入件,作为一个内螺纹使用.一般外圆压花.以防止滑动.我厂专业生产各类铜螺母.同类产品的品质绝不低于进口产品.并广泛应用于各注塑行业.
左图是一款是最常用的标准的铜螺母，是我国1988年颁布的GB809-88标准的嵌装圆螺母，又有通孔和盲孔之分，具体的规格尺寸及标准详见
GB809-88嵌装圆螺母
常规生产范围：M1.2~M20
左图展示的是盲孔型的嵌装铜螺母。
镶嵌铜螺母(左图).材质:C3604无铅环保铜,表面压八字花.
广泛应用于如电视或电脑的外背壳等外塑料壳.
采用无铅环保铜生产,含铅量低于50PPM,产品材质符合欧盟ROHS标准.
我公司对该产品螺纹合格率有着严格要求,我们深知即使有一颗螺帽无牙,亦会导至用户整套塑料件报废.
左图中的铜预埋螺母带有大外圆的法兰边，嵌入塑胶件后该法兰边露出塑胶件或与塑胶件持平。左图规格为M5*9(最大外圆直径）*12（总高度） 。
下面是一款大规格的：
与上面一款滚花铜螺同类似的产品
规格：M8*11*15
产品最大外径11.0MM最小外径（槽径）9.0，单边最薄的壁厚仅0.5MM,压花产生的变形使螺纹底径产生微小的变化，常导致螺纹规NG,只有如左图般精致又饱满的内螺纹才能批量生产。
参考标准：
SHK热熔螺母
左图是一组典型的注塑用预埋铜螺母.表面花纹形式分别有直纹、菱形网纹、斜纹、六角等。压花清晰可见,规格M2,M3,M4,M5,M6，分别有通孔和盲孔之分。
材质:C3604(ROHS PASS)特点:产量高.品质稳定.价格优
可按GB809-88标准生产,也可跟扰用户要求在GB809的基础上改善或改变.
应于热熔注塑的铜预埋螺母,一般表面采用拉直纹花或网纹花或斜纹花.埋置于注塑件后防止松动.
可根据客户实际需订制各类预埋铜螺母
直纹花/斜纹花/八字人字纹压花及其它各种防滑型花纹铜螺母，我公司都可以生产。
自动车床一次性完成，较复杂的铜螺母则加上成型刀加工及桌上车/攻牙机等后加工
左边两款产品是较为简单的网纹铜螺母和直纹铜螺母,材质为C3604易车削黄铜.表面花纹为原棒直接拉花,花纹饱满齿峰齿底清晰可见.注塑进塑料件后能承担更多大扭力.
最大的热压滚花铜螺母与最小的压花螺母可供规格范围：
能生产的最大铜螺母规格:M20
能生产的最小铜螺母规格:M1.2
以内螺纹规格为参考单位)
应用于塑胶的滚花热压螺母因使用环境不同,小至M1.6大到M20我公司均可正常生产供应,更大内螺纹规格的类似滚花铜嵌件视具体图纸而定,可来电来在线咨询.
左图是我公司生产的两款具有代表性的注塑用镶嵌式铜螺母，左侧的为M16，右侧的为M2。
再展示一组大小铜螺母的对比效果。
这组和上组图可以看出我们公司拥有广泛的全系列的铜螺母生产加工能力。
虽然通常意义上的注塑用预埋螺母很少使用如左图这么大的规格，常用的塑胶预埋嵌件规格从M2到M10，而M2以下一般为手机上专用，像左侧这么大的铜螺母我们更倾向于将它归类于
铜车削件
左图中大规格的铜螺母为M20*H27*18,小规格的为M3*6*2.5(以螺纹*最大外径*高度标注）
点击左图看看这组铜螺母的高清放大图吧
菱形花纹的铜螺母，左图为盲孔预埋螺母
左图铜嵌件规格为：内螺纹规格1/4-20,外径10mm,长度22mm网纹花铜螺母嵌件,表面花纹为原料拉制而成．
自动车床一次性加工完成：档料→倒角→钻孔→勾内倒角(仅通孔型,盲孔无内倒角)→攻牙．尺寸稳定，内螺纹不偏心.
选用材质:铜C3604,Rohs PASS。
该铜螺母嵌件应用于注塑件
左图为滚花开槽的铜螺母,规格分别是(大件)M5X9X12,外圆9.0MM,高度12MM,(小件)M4*6*8（详见
PL开槽膨胀螺母标准）
材质:C3604(ROHS PASS)黄铜.
特点:采用压花轮压网纹花(滚网纹花),中间开槽.铣槽后螺纹仍保证6H精度.
这两款开槽滚花铜螺母应用于塑胶件内,与其它滚花铜螺母不一样,图左M4这一款具有复杂的斜纹压花、据齿花纹及倒齿纹，M5这款滚花 开槽铜螺母的菱形花纹位于产品中间段,菱形网纹滚花轮沿大外圆台阶面滚压出菱形花,并剖一字槽.
作为塑料件内的嵌件,开槽螺母在拧入螺钉后具有更大的张力及拔出力.
图左两款订制铜螺母是为汽车上的一个塑料电器部件)配套生产的镶嵌螺母
材质:C3604铜(ROHS PASS)
工艺:圆棒拉直纹花(或自动车压花)/自动车成型刀插倒刺纹/倒角/打孔/勾尾部倒角/攻牙.产品直接冷压入塑料件的预置孔内。
特点:该款镶嵌螺纹上半部分为直纹压花,下半部分为带刺的横槽,这样保证压入塑料件后即不会左右转动,亦不会脱出.
左边是比较复杂的镶嵌埋置式铜螺母
位于左图上面的铜嵌件螺母规格为M8,此款铜嵌件螺母埋置于汽车的注塑件内,5条斜纹压花,4条为左斜纹压花,1条为右斜纹滚花.由于有多条滚压花纹,我们采用了双刀架+双压花架,5条槽及2处倒角由1把加宽成型刀一次性插出来.
位于左图下面的热压式铜镶件螺母含有网纹及直纹,外圆呈锥形,在热压的过程中以利于顺利导入塑胶孔内.
自攻铜螺套，自攻铜嵌件
左图为自攻式插入塑胶件的开槽铜螺套嵌件,具有高拨出力及高扭矩.特点内外螺纹,一般外螺纹采用非标加大牙距及扁平锋利的牙角,能更贴入的拧入塑胶件内,外螺纹由电脑车挑牙,可根据用户需要走出任何参数的牙型,内螺纹一般为标准螺纹.
开槽的作用:在拧入塑胶预留孔的过程中具有切削工能,防止塑胶件破裂.
适用于环境:适用于易碎的塑胶或含玻纤的加强型塑料，以及高拔出力的塑胶嵌件及较大规格的不适应于热压热熔或模具注塑的注塑件。
看看这样的
内外螺纹怎么加工的吧？
一款中间有花纹两端没有花纹的铜螺母
外圆呈工整的三段式结构，内螺纹M5通牙
这是指左边这款产品实物的规格，并不是指我们只做M5规格的，
基本上，只要客户出具的铜螺母产品图纸结构正常公差合理，我厂可以生产。

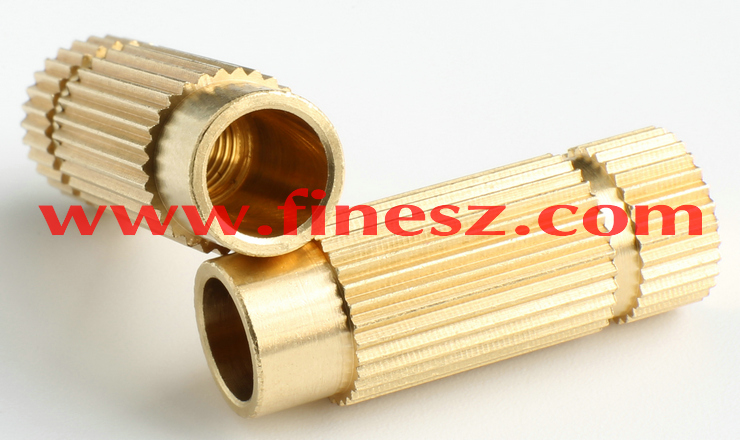

一款较大规格的注塑用镶嵌式预埋螺母示例
注：深孔内有螺纹
材质:快削黄铜C3604
规格：M6*9.5*25.5
螺纹孔深：23.5，按近于通孔但底部还是留有1.5+ - 0.05的壁厚以防注胶时压力击穿底部。

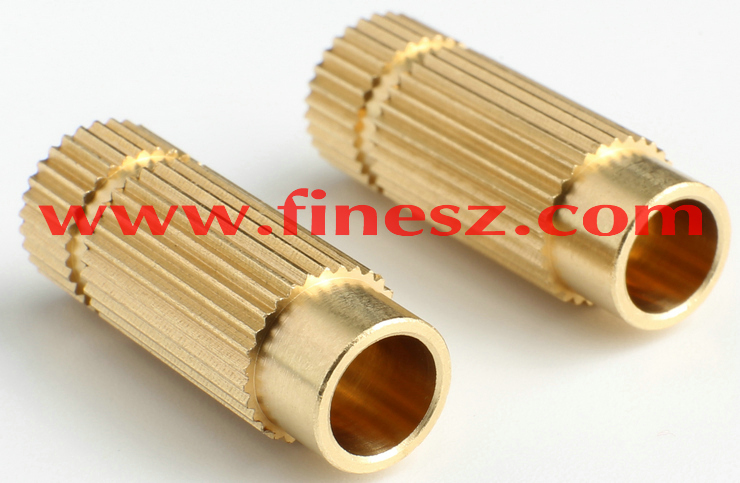

大图
塑料嵌入式铜螺母，
带锥度的菱形纹+直纹的铜材质塑料植入螺母，
应用于汽车减排系统，
规格：M6，
材质：C3604黄铜
型式：大外圆定位于塑料预留孔的外圆， 网纹+直纹压花与塑料壁紧密结合，两条槽起加固防脱作用，顶端导向台阶起压入导向作用。
由于我公司类似的这种注塑用铜螺母产品型式众多，一页列表下来看得让人眼花缭乱，本页不再一一展示，更多塑料植入铜螺母产品请参考：
塑胶植入螺母
大图赏析

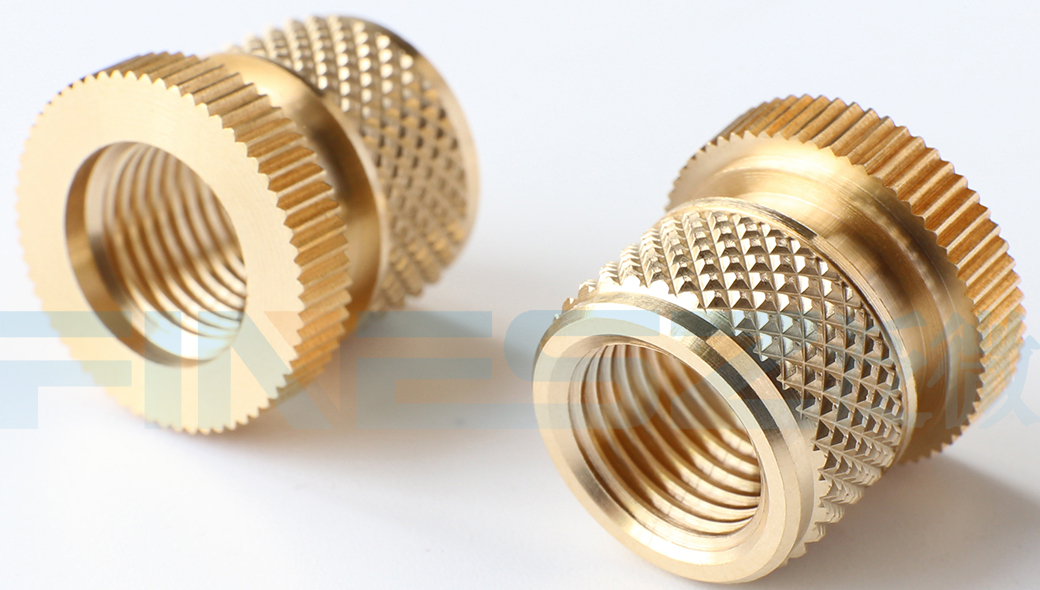

一款直纹+钻石纹的铜螺母：

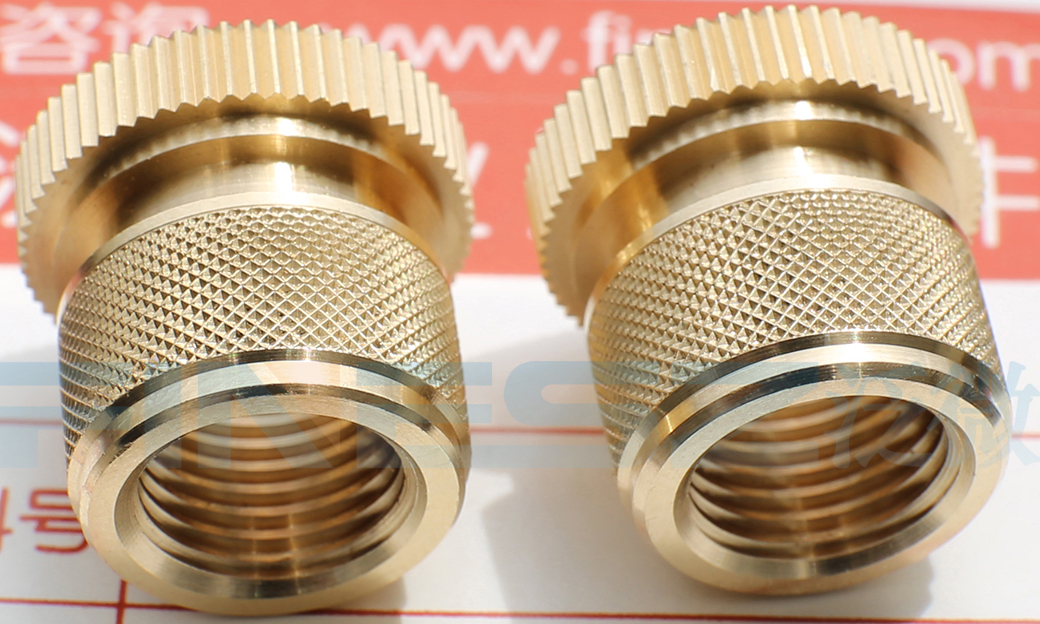

上图铜螺母经客户要求加大花齿距及深度后效果：
局部特写：

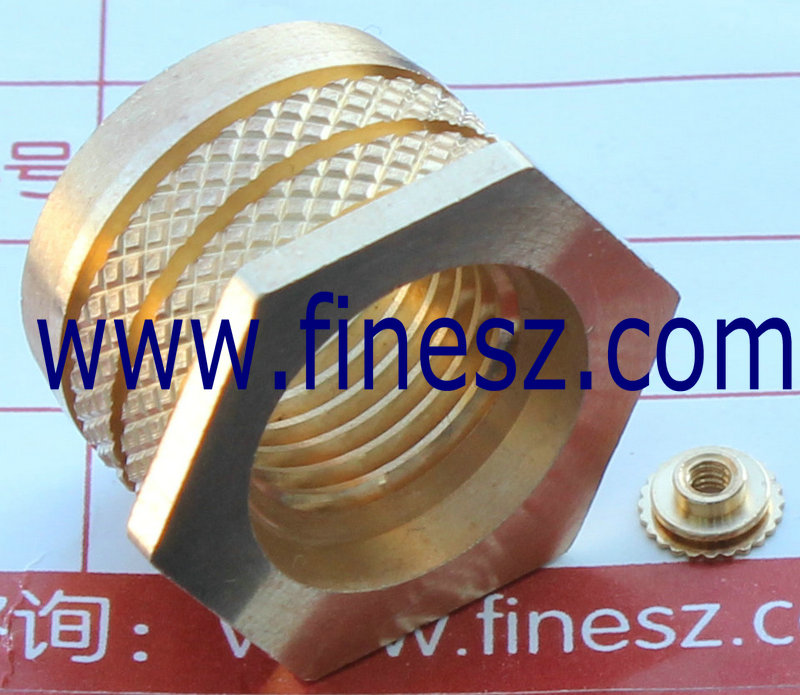

一款改造到极致的铜螺母：
通过冷压方式（不加热直接压入）嵌入塑胶孔的嵌件：
