ISB,ISS,ISC等热熔螺母的标准与规格

IS系列嵌件，一种对称性结构的热熔螺母，故也称之为对称螺母。

与SL、BT、FI、IUT等热熔螺母不同，IS系列螺母的外圆具有左右对称性的特点，这一结构在安装时无需特意正反对准塑胶预留孔，从而使自动化安装成为可能性，既便采用人安装，也因省去“识别螺母正反”这一动作使安装效率得到较大程度提高。

如左图所示，IS系列螺母的花纹样式采用单条右斜压花，同时具有两组相同尺寸的导向定位柱（下表中C尺寸）和倒棱，提供可靠的扭出力和拔出力。

从材质上IS系列螺母可分为4种型号：

ISB:黄铜（Brass）热熔螺母

ISS:不锈钢（Stainless steel)热熔螺母

ISC:碳钢（Carbon steel)热熔螺母

ISA:铝（Aluminium）热熔螺母

IS热熔螺母标准

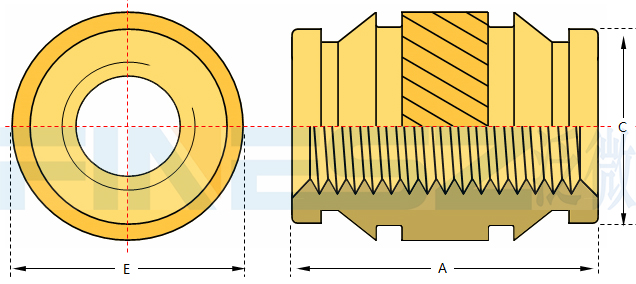

IS热熔螺母图纸：

公制规格尺寸标准（单位MM)：

美制规格尺寸标准（单位inch)：

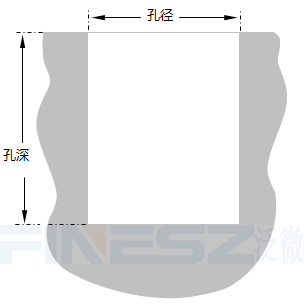

IS螺母塑胶预留孔的样式：

安装方法示例：

IS系列嵌件的性能测试参考

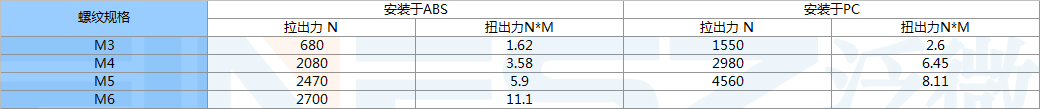

ISB ISS ISC热熔螺母安装于塑胶件后的性能参考，公制部分（单位：mm):

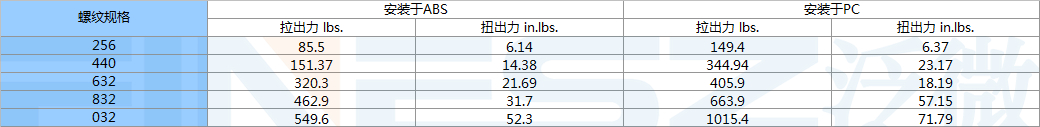

美制部分（单位：英寸）：

大图赏析

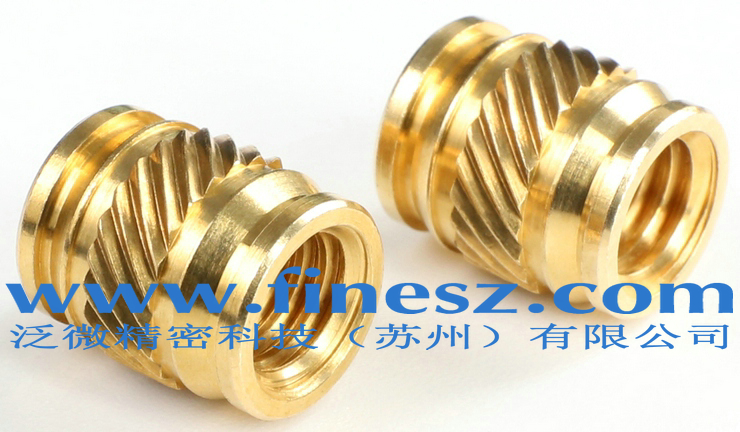

ISB铜热熔螺母：
