菱形压花铜螺母IBB，不锈钢压花螺母IBC，盲孔注塑螺母IB系列的标准与规格

Insert with Blind-thread for plastc,注塑用的盲孔嵌件螺母，简称IB型。

IB型螺母是一种典型的采用模具注塑成型的嵌件螺母，4段式外圆结构，2段菱形压花或拉花。与GB809-A系列不同，IB型螺母是一种盲孔螺母，有效避免（高速）注胶过程中生产溢胶。

IB型嵌件螺母从材质上分为三种类型：

IBB：材质为铜（C3604）的螺母

IBS：材质为不锈钢（SUS303)的螺母

IBC：材质为碳钢（1215）的螺母并电镀。

IB型注塑螺母的规格与标准

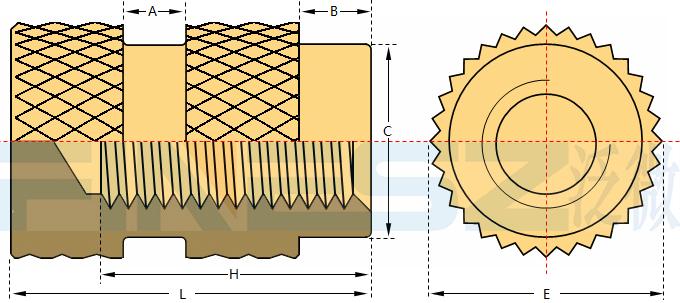

图纸:

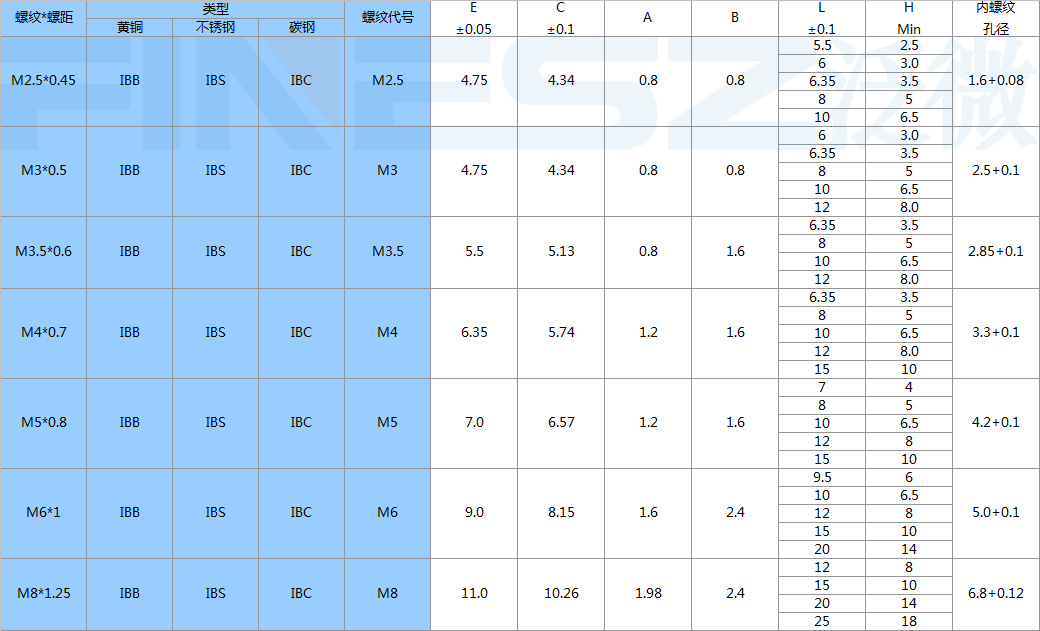

IB型螺母公制规格表，单位MM:

公制规格表示方式：IBB M4-10
IBB:IB型螺母，材质黄铜（Brass)；
M4:螺纹代号，代表M4*0.7公制螺纹
10:螺母长度L=10mm;

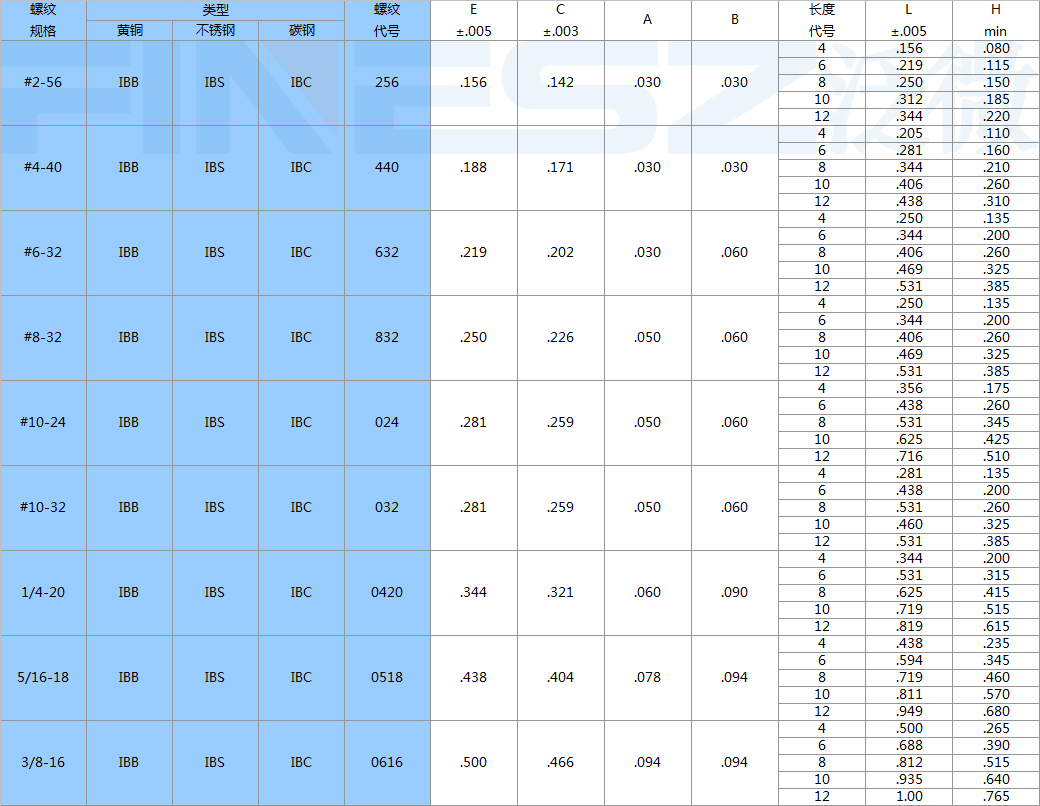

IB型美制规格表，单位inch英寸：

美制规格表示方式：IBS 0420-10
IBS:IB型螺母，材质不锈钢（stainless steel)；
0420:螺纹代号，代表1/4-20美制螺纹
10:长度代号10，代表0.719inch

安装方式示意

IB系列螺母采用模内注塑一次成型，如下图所示：

为防止嵌件移拉，在实际安装过程，一般建议采用立式机安装，示意图

注塑成型后的工程性能

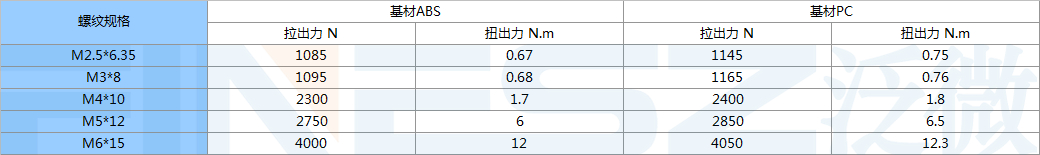

IB型螺母常用规格注塑成型后拉出力扭出力测试性能参考：

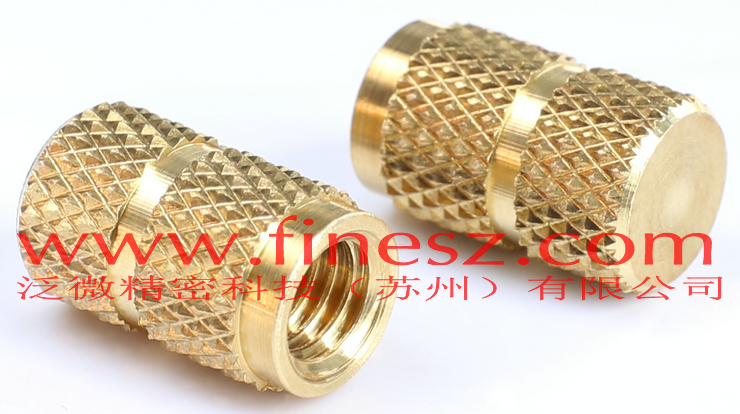

大图赏析

IBB M4*10:

IBB M5*10:
