平头铆螺母标准_GB17880.1平头拉铆螺母规格

GB/T17880.1平头拉铆螺母
可供材质：碳钢，锈钢钢，铝

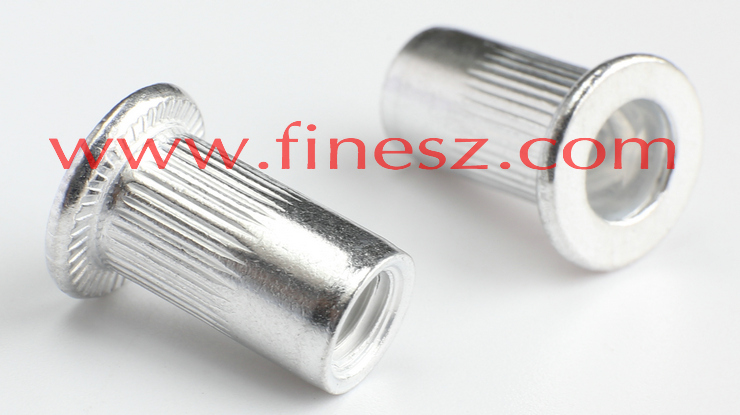

其圆柱端分为光杆和柱纹两种，铆接后其头部外露于薄钣，其柱纹可起防滑的作用，平头拉铆螺母也是是拉铆螺母中最牢固最常的一种。柱防滑直纹在铆接后起防滑作用。平头型的铆螺母在机柜，电子，汽车行业具有广泛的应用，也是所有拉铆螺母中最为常用的型式。
下附有平头拉铆螺母GB/T1880.1标准型铆螺母的规格参数及其安装方式的示意：

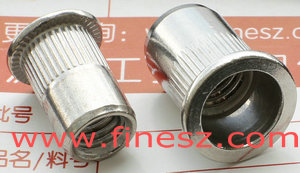

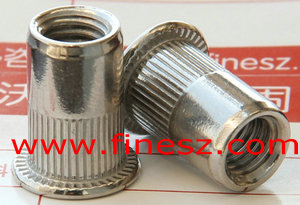

不锈钢平头拉铆螺母示例
左图规格M10

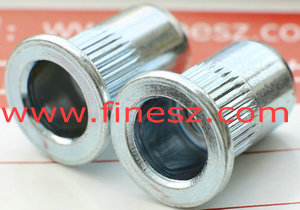

碳钢平头拉铆螺母示例
左图规格M8，表面电镀蓝白锌
如果用户没有特殊要求，我公司所有圆形的拉铆螺母（含平头与沉头）外圆纹四处与头部纹路默认为竖纹，所谓竖纹就如同左侧这些图片的纹路。

GB17880.1平头铆螺母的标准规表

单位:mm

不锈钢材质的平头铆螺母GB17880.1规格尺寸标准：

螺纹	材质	规格	铆接厚度	铆后长度	安装孔	孔外径	头径	头厚	总长
螺纹	材质	规格	e	h	+0.1	m	dk	K	L
M4*0.7	不锈钢	M4*11	0.5-2.0	6.5	6.0	5.9	9.0	0.8	11.0
M5*0.8	不锈钢	M5*13	0.5-2.0	8.0	7.0	6.9	10.0	1.0	13.0
M6*1.0	不锈钢	M6*15	0.5-3.0	9.5	9.0	8.9	12.3	1.3	15.0
M8*1.25	不锈钢	M8*18	1.0-3.5	11.5	11.0	10.9	14.5	1.5	18.0
M10*1.5	不锈钢	M10*21	1.0-3.5	13.5	13.0	12.9	17.0	1.6	21.0

碳钢材质的平头铆螺母GB17880.1规格尺寸标准：

螺纹	材质	规格	铆接厚度	铆后长度	安装孔	孔外径	头径	头厚	总长
螺纹	材质	规格	e	h	0.1	m	dk	K	L
M3*0.5	碳钢	M3*10	0.5-1.5	6.0	5.0	4.9	8.0	0.8	10.0
M4*0.7	碳钢	M4*10.5	0.5-2.0	6.0	6.0	5.9	9.0	0.8	10.5
M4*0.7	碳钢	M4*12	2.0-3.5	6.0	6.0	5.9	9.0	0.8	12.0
M5*0.8	碳钢	M5*13	0.5-2.5	7.5	7.0	6.9	10.0	1.0	13.0
M5*0.8	碳钢	M5*16.5	2.5-5.0	8.5	7.0	6.9	10.0	1.0	16.5
M6*1.0	碳钢	M6*15.5	0.5-3.0	9.2	9.0	8.9	12.3	1.3	15.5
M6*1.0	碳钢	M6*19.5	3.0-5.5	10.5	9.0	8.9	12.3	1.3	19.5
M8*1.25	碳钢	M8*18.5	1.0-3.5	11.5	11.0	10.9	14.5	1.5	18.5
M8*1.25	碳钢	M8*21	3.5-6.0	11.5	11.0	10.9	14.5	1.5	21.0
M10*1.5	碳钢	M10*21.5	1.0-4.0	13.5	13.0	12.9	17.0	1.7	21.5
M10*1.5	碳钢	M10*24	4.0-6.5	13.5	13.0	12.9	17.0	1.7	24.0
M12*1.75	碳钢	M12*22	1.0-4.0	13.5	15.0	14.9	18.0	1.7	22.0
M12*1.75	碳钢	M12*25	4.0-6.5	14.0	15.0	14.9	18.0	1.7	25.0
