Inserts for Ultrasonic 超声波或热熔嵌件螺母，简称IU，从材质上分为：IUB铜螺母(材质一般为C3604或无铅黄铜)和IUC不锈钢螺母(材质一般为SUS303) 两种类型。
规格从M2.5到M8，美制0#-80到3/8-16。

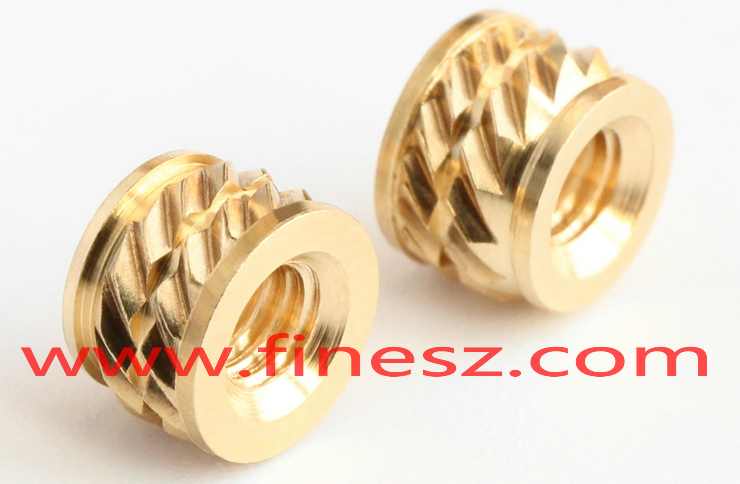

与IUTB型螺母不同，IUB型螺母在滚花端有一个平位的台阶面，压入塑胶后台阶平面与塑胶面持平不显示其斜花纹
左图规格为IUB M6-1

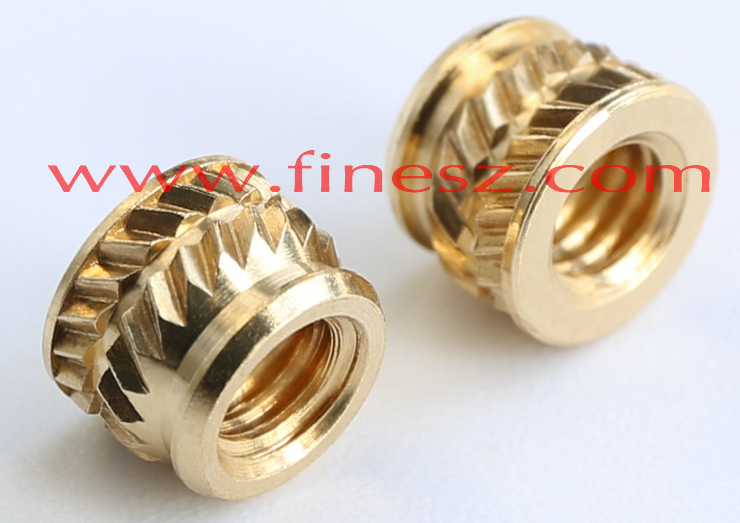

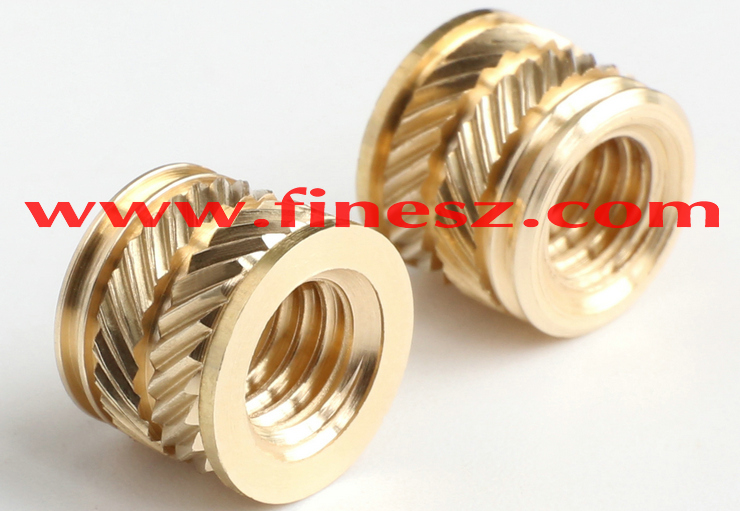

IUB黄铜热压式双斜纹滚花铜螺母，及IUC八字花不锈钢螺母。

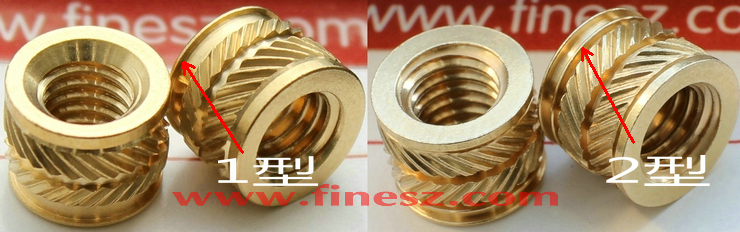

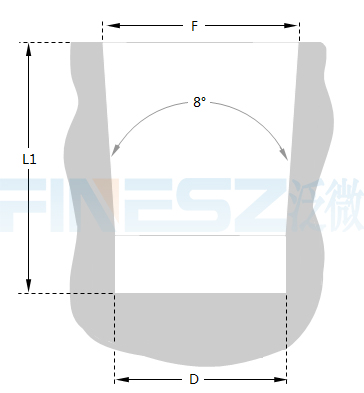

将螺母加热后（或超声波）压入预置的塑胶孔内。 下表为常的IUB热压入式铜螺母及IUC不锈钢嵌入式螺母的常明细表，在实际工作中也有不少用户选择自行设计这种塑胶嵌入螺母。亦可跟据用户的图纸来生产。
| 螺纹 规格 |
类型 | 螺纹 代号 |
长度 样式 |
L ±0.1 |
E ±0.1 |
C ±0.1 |
塑胶预留孔尺寸 | |||
| 黄铜 | 不锈钢 | L1 Min |
D ±0.05 |
F ±0.05 |
||||||
| M2.5*0.45 | IUB | IUC | M2.5 | 1 | 3.43 | 4.37 | 3.99 | 4.44 | 3.89 | 4.04 |
| 2 | 5.56 | 3.79 | 6.58 | 3.58 | ||||||
| M3*0.5 | IUB | IUC | M3 | 1 | 3.43 | 4.37 | 3.99 | 4.44 | 3.89 | 4.04 |
| 2 | 5.56 | 3.79 | 6.58 | 3.58 | ||||||
| IUBB | IUCC | M3 | 1 | 3.81 | 5.56 | 5.16 | 4.83 | 5.05 | 5.23 | |
| 2 | 6.35 | 4.83 | 7.42 | 4.7 | ||||||
| M3.5*0.6 | IUB | IUC | M3.5 | 1 | 3.81 | 5.56 | 5.16 | 4.83 | 5.05 | 5.23 |
| 2 | 6.35 | 4.83 | 7.42 | 4.7 | ||||||
| M4*0.7 | IUB | IUC | M4 | 1 | 4.7 | 6.35 | 5.84 | 5.72 | 5.74 | 5.94 |
| 2 | 7.92 | 5.41 | 8.94 | 5.28 | ||||||
| M5*0.8 | IUB | IUC | M5 | 1 | 5.72 | 7.54 | 6.91 | 6.74 | 6.78 | 7.03 |
| 2 | 9.53 | 6.38 | 10.55 | 6.25 | ||||||
| IUBB | IUCC | M5 | 1 | 6.71 | 8.33 | 7.83 | 7.72 | 7.7 | 8.0 | |
| 2 | 11.1 | 7.16 | 12.12 | 7.06 | ||||||
| M6*1.0 | IUB | IUC | M6 | 1 | 7.62 | 9.52 | 8.99 | 8.64 | 8.86 | 9.22 |
| 2 | 12.7 | 8.43 | 13.72 | 8.15 | ||||||
| M8*1.25 | IUB | IUC | M8 | 1 | 8.51 | 11.91 | 11.15 | 9.53 | 10.95 | 11.38 |
| 2 | 14.27 | 10.31 | 15.29 | 10.19 | ||||||
| 螺纹 规格 |
类型 | 螺纹 代号 |
长度 样式 |
L ±.005 |
E ±.005 |
C ±.005 |
塑胶预留孔尺寸 | |||
| 黄铜 | 不锈钢 | L1 Min |
D ±.002 |
F ±.002 |
||||||
| #0-80 | IUB | IUC | 080 | 1 | ·115 | ·141 | ·123 | ·155 | ·118 | ·123 |
| 2 | ·188 | ·115 | ·228 | ·107 | ||||||
| #2-56 | IUB | IUC | 256 | 1 | ·115 | ·141 | ·123 | ·155 | ·118 | ·123 |
| 2 | ·188 | ·115 | ·228 | ·107 | ||||||
| #4-40 | IUB | IUC | 440 | 1 | ·135 | ·172 | ·157 | ·175 | ·153 | ·159 |
| 2 | ·219 | ·149 | ·259 | ·141 | ||||||
| #6-32 | IUB | IUC | 632 | 1 | ·150 | ·219 | ·203 | ·190 | ·199 | ·206 |
| 2 | ·250 | ·190 | ·290 | ·185 | ||||||
| #8-32 | IUB | IUC | 832 | 1 | ·185 | ·250 | ·230 | ·225 | ·226 | ·234 |
| 2 | ·312 | ·213 | ·352 | ·208 | ||||||
| #10-24 | IUB | IUC | 024 | 1 | ·225 | ·297 | ·272 | ·265 | ·267 | ·277 |
| 2 | ·375 | ·251 | ·415 | ·246 | ||||||
| #10-32 | IUB | IUC | 032 | 1 | ·225 | ·297 | ·272 | ·265 | ·267 | ·277 |
| 2 | ·375 | ·251 | ·415 | ·246 | ||||||
| 1/4-20 | IUB | IUC | 0420 | 1 | ·225 | ·375 | ·354 | ·340 | ·349 | ·363 |
| 2 | ·375 | ·332 | ·540 | ·321 | ||||||
| 1/4-28 | IUB | IUC | 0428 | 1 | ·300 | ·375 | ·354 | ·340 | ·349 | ·363 |
| 2 | ·500 | ·332 | ·540 | ·321 | ||||||
| 5/16-18 | IUB | IUC | 0518 | 1 | ·335 | ·469 | ·439 | ·375 | ·431 | ·448 |
| 2 | ·562 | ·406 | ·602 | ·401 | ||||||
| 3/8-16 | IUB | IUC | 0616 | 1 | ·375 | ·563 | ·532 | ·415 | ·523 | ·540 |
| 2 | ·625 | ·493 | ·665 | ·488 | ||||||
| 螺纹规格 | 基材ABS | 基材PC | ||
| 拉出力(N) | 扭力(N·M) | 拉出力(N) | 扭力(N·M) | |
| M2.5-1 | 334 | 0.3 | 400 | 0.7 |
| M2.5-2 | 334 | 0.3 | 400 | 0.7 |
| M3-1 | 356 | 0.5 | 712 | 0.8 |
| M3-2 | 356 | 0.5 | 712 | 0.8 |
| M4-1 | 912 | 2 | 1312 | 2.3 |
| M4-2 | 1646 | 2.1 | 2869 | 2.3 |
| M5-1 | 1201 | 5.1 | 1913 | 6.2 |
| M5-2 | 2491 | 6.7 | 4048 | 9 |
| M6-1 | 1664 | 7.3 | 2731 | 9.6 |
| M6-2 | 3025 | 7.3 | 6291 | 12.2 |
| 螺母规格 | 基材ABS | 基材PC | ||
| 拉出力(ibs) | 扭力(in.ibs.) | 拉出力(ibs) | 扭力(in.ibs.) | |
| 080-1 | 75 | 3 | 90 | 3 |
| 256-1 | 75 | 3 | 90 | 6 |
| 256-2 | 75 | 3 | 90 | 6 |
| 440-1 | 80 | 4 | 160 | 7 |
| 440-2 | 80 | 4 | 160 | 7 |
| 632-1 | 145 | 15 | 165 | 18 |
| 632-2 | 275 | 15 | 450 | 24 |
| 832-1 | 205 | 18 | 295 | 20 |
| 832-2 | 370 | 19 | 645 | 20 |
| 024-1 | 270 | 45 | 430 | 55 |
| 024-2 | 560 | 60 | 910 | 80 |
| 032-1 | 270 | 45 | 430 | 55 |
| 032-2 | 560 | 60 | 910 | 80 |
| 0420-1 | 374 | 65 | 614 | 85 |
| 0420-2 | 680 | 65 | 1415 | 108 |
