ITB铜螺母, TIS不锈钢螺母，ITC菱形压花螺母等规格与标准

Inserts with Through-hole for plastic，塑胶用通孔嵌件螺母，简称IT

与IB系列盲孔螺母不同，IT系列的螺母是通孔全螺纹的嵌件。IT螺母外柱面呈现4段式压花与开槽结构，菱形压花提供较好的咬合力，柱面有利于注胶注入凹槽以及与塑胶面平齐贴合。

表面菱形花纹可通过模具将原棒直接拉出，外径更稳定生产效率更高，也可通过自动车压出花纹，可达到需要的外径尺寸。

IT系列螺母采用模内注塑的方式植入塑胶件。

IT系列螺母从材质上可分为两种型号：
ITB：采用黄铜生产的嵌件螺母，材质一般为C3604
ITS：采用不锈钢生产，材质一般为SUS303
ITC：采用碳钢生产，材质一般为1215并表面电镀。

IT系列滚花螺母规格与标准

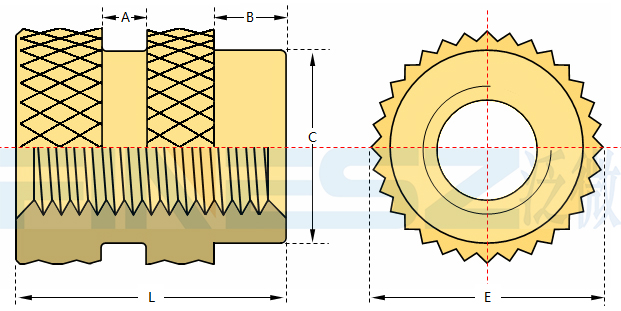

IT螺母图纸：

IT系列螺母规格表（公制，单位mm)：

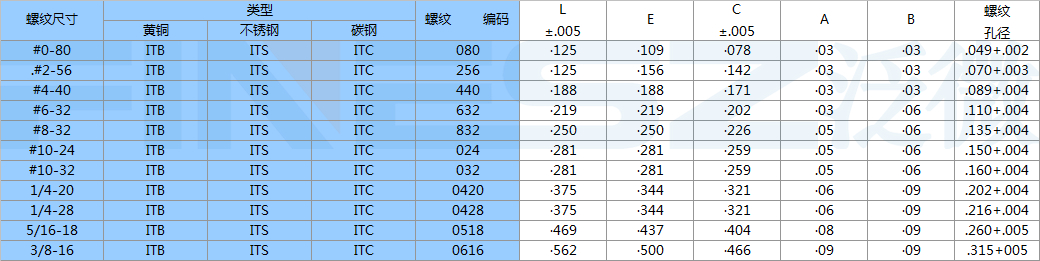

美制规格I系列螺母标准（单位inch）：

安装方式

IT系列螺母采用模内注塑一次成型，如下图所示：

破坏性测试

IT系列螺母注塑于塑胶件后拉扭力测试数据：

美制IT螺母工程数据：

以上数据为抽样测试中线值,仅供参考。因安装方式、塑胶材质之不同，实测值有一定跳动。

大图展示

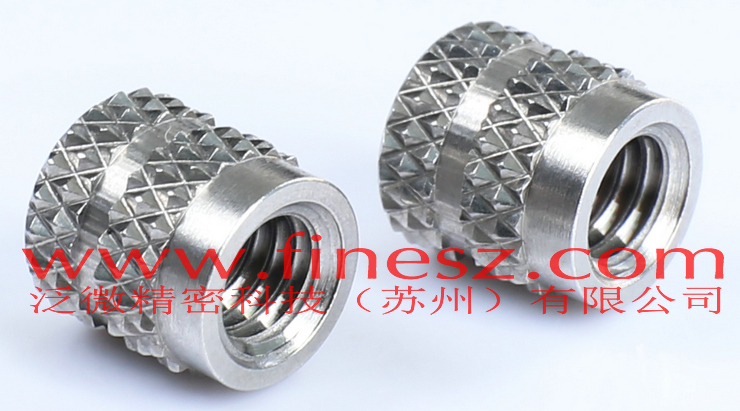

ITS不锈钢菱形花纹螺母：

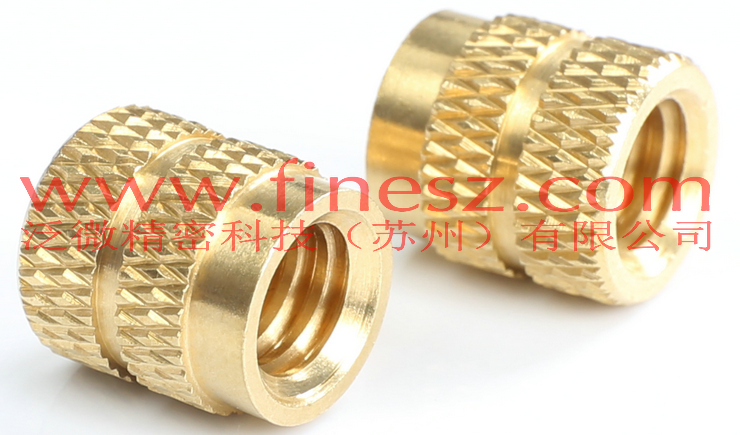

ITB铜螺母：
