DIN16903塑胶镶入螺母的标准与规格

所有产品>注塑用嵌入式螺母>DIN16903镶入螺母

DIN16903-1991是德国镶入螺母系列标准，从DIN16903-A系列到DIN16903-U系列,共14个系列标准，形式包含六角形直纹圆形，安装工艺为模具镶入类型。我公司生产全系列的DIN16903德标镶入螺母，服务于多家精密塑胶行业用户，欢迎咨询与订购。

下为DIN16903-1991的从A到U系列标准参考与产品规格（德标文档下载:DIN16903.pdf）。

DIN16903-A 标准与规格

DIN16903-A
最常用的六角嵌件螺母

DIN16903-A型，图纸：

规格尺寸明细：（单位MM）：

d 螺纹	S ±0.05	C ±0.1	H ±0.1	a	k	G 孔径
M3*0.5	5	3. 8	3	0.9	1.2	2.5+0.1
M3.5*0.6	5.5	4. 5	3.5	1	1.4	2.9+0.1
M4*0.7	6	5	4	1.2	1.4	3.3+0.1
M5*0.8	7	6. 4	5	1.6	1.8	4.2+0.1
M6*1	9	7. 4	6	1.8	2.4	5.0+0.1
M8*1.25	11	10.4	8	2	4	6.8+0.1
M10*1.5	14	13	10	3	4	8.5+0.15
M12*1.75	19	17	12	3.5	5	10.3+0.15

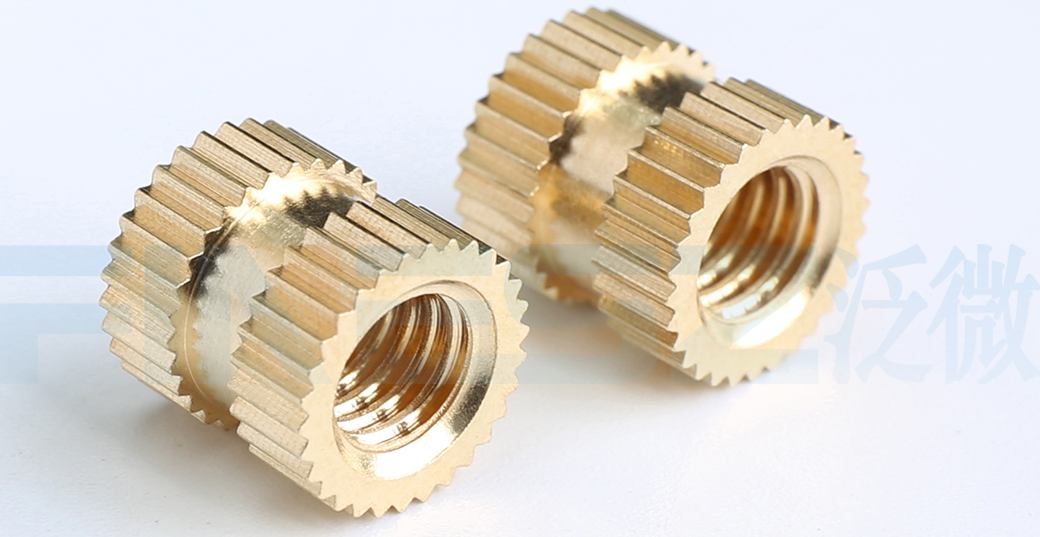

产品示意：

DIN16903-B 标准与规格

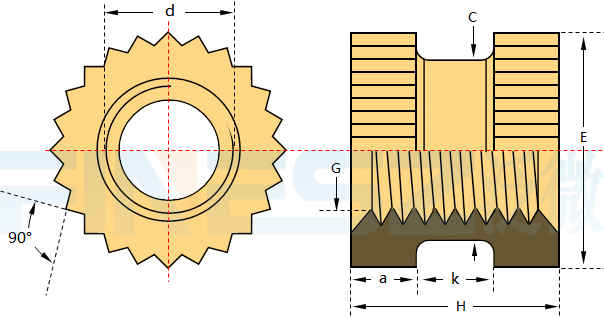

DIN16903-B,直纹通孔型嵌入螺母。
该标准类似于GB809嵌装圆螺母,建议用户采用GB809为参考。必竟GB809更全一点，选择性也更大一点。

图纸：

规格尺寸标准（单位MM）：

d 螺纹	E ±0.05	C ±0.1	H ±0.1	a	k	G 孔径
M2*0.4	3.5	3.2	2.3	0.8	0.8	1.6+0.05
M2.5*0.45	3.8	3.4	2.6	0.8	0.8	2.1+0.1
M3*0.5	4.2	3.8	3	0.9	1.2	2.5+0.1
M3.5*0.6	5	4.5	3.5	1	1.4	2.9+0.1
M4*0.7	5.5	5	4	1.2	1.4	3.3+0.1
M5*0.8	7	6.4	5	1.6	1.8	4.2+0.1
M6*1	8	7.4	6	1.8	2.4	5.0+0.1

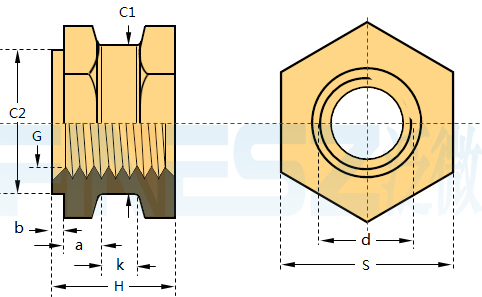

DIN16903-C 标准与规格

DIN16903-C标准的嵌件，在DIN16903-A的基础上一端增加了凸缘台阶，螺母植入塑胶件后更有更高的拉拨力。

DIN16903-C样式为通孔，采用材料常为铜。

标准参考如下：

图纸：

标准：

d 螺纹	S ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	a	k	b	G 孔径
M3*0.5	5	3. 8	4.2	4.5	1.2	1.2	1	2.5+0.1
M3.5*0.6	5.5	4. 5	5	5.5	1.6	1.4	1	2.9+0.1
M4*0.7	6	5	5.5	6	1.8	1.4	1	3.3+0.1
M5*0.8	7	6. 4	7	7.5	2	2.5	1	4.2+0.1
M6*1	9	7. 4	8	9	2.5	3	1	5.0+0.1
M8*1.25	11	10.4	10	12	4	4	1	6.8+0.1
M10*1.5	14	13	12.5	15	4	6	1	8.5+0.15
M12*1.75	19	17	16	18	5	7	1	10.3+0.15

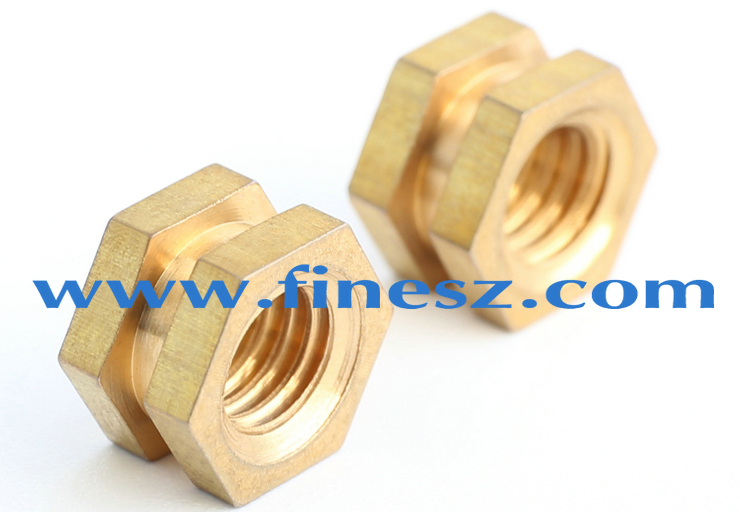

产品示例：

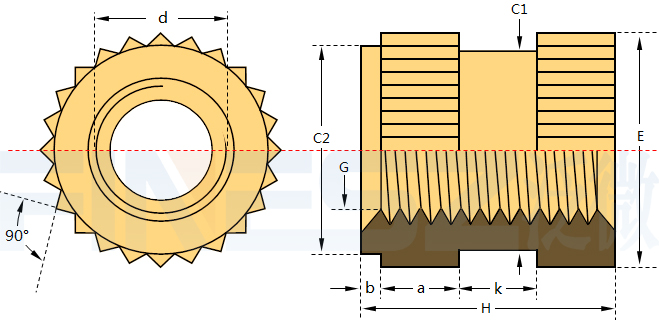

DIN16903-D 标准与规格

图纸：

标准：

d 螺纹	E滚花前） ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	a	k	b	G 孔径
M2*0.4	3.5	3.2	3.5	3.5	0.9	0.8	0.8	1.6+0.05
M2.5*0.45	3.8	3.4	3.8	4	1	1	0.8	2.1+0.1
M3*0.5	4.2	3.8	4.2	4.5	1.2	1.2	1	2.5+0.1
M3.5*0.6	5	4.5	5	5.5	1.6	1.4	1	2.9+0.1
M4*0.7	5.5	5	5.5	6	1.8	1.4	1	3.3+0.1
M5*0.8	7	6.4	7	7.5	2	2.5	1	4.2+0.1
M6*1	8	7.4	8	9	2.5	3	1	5.0+0.1

DIN16903-E标准

图纸：

标准：

d 螺纹	S ±0.05	C ±0.1	H ±0.1	J ±0.1	a	k	G 孔径	外径 F 塑胶垫	厚度 t 塑胶垫
M3*0.5	5	3. 8	3.8	3	1.2	1.5	2.5+0.1	3.2	0.32
M3.5*0.6	5.5	4. 5	4.5	3.5	1.4	1.8	2.9+0.1	3.8	0.5
M4*0.7	6	5	5	4	1.4	2.2	3.3+0.1	4.5	0.5
M5*0.8	7	6	6	5	1.5	2.5	4.2+0.1	6	0.5
M6*1	9	7	7	6	1.8	3.2	5.0+0.1	7	0.5
M8*1.25	11	9.5	9.5	8	2.5	3.8	6.8+0.1	9	1
M10*1.5	14	11.5	11.5	10	3	4.5	8.5+0.15	11	1
M12*1.75	19	13.5	13.5	12	3.5	5.5	10.3+0.15	13	1

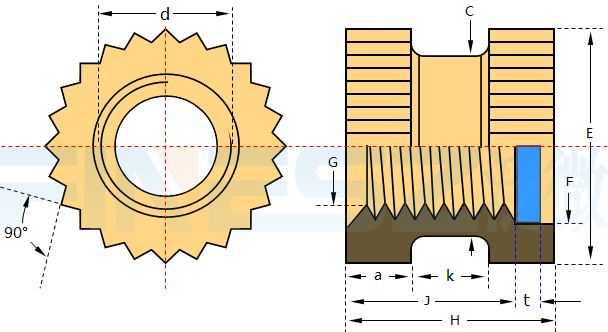

DIN16903-F标准与规格

图纸：

标准：

d 螺纹	E滚花前 ±0.05	C ±0.1	H ±0.1	J ±0.1	a	k	G 孔径	外径 F 塑胶垫	厚度 t 塑胶垫
M2*0.4	3.5	3.2	3.1	2.3	1	1.2	1.6+0.05	2.3	0.32
M2.5*0.45	3.8	3.4	3.4	2.6	1	1.5	2.1+0.1	2.6	0.32
M3*0.5	4.2	3.8	3.8	3	1.2	1.5	2.5+0.1	3	0.32
M3.5*0.6	5	4.5	4.5	3.5	1.4	1.8	2.9+0.1	3.5	0.5
M4*0.7	5.5	5	5	4	1.4	2.2	3.3+0.1	4	0.5
M5*0.8	7	6.4	6	5	1.5	2.5	4.2+0.1	5	0.5
M6*1	8	7.4	7	6	1.8	3.2	5.0+0.1	6	0.5

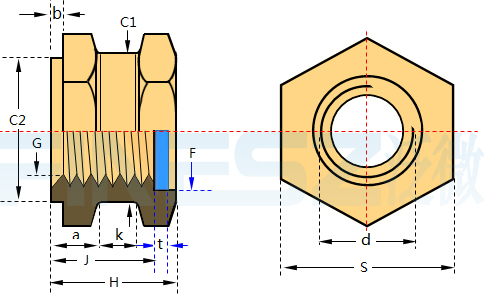

DIN16903-G标准

图纸：

标准：

d 螺纹	S ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	J ±0.1	a	k	b	G 孔径	外径 F 塑胶垫	厚度 t 塑胶垫
M3*0.5	5	3. 8	4.2	5.3	4.5	1.2	1.8	1	2.5+0.1	3.2	0.32
M3.5*0.6	5.5	4. 5	5	6.5	5.5	1.5	2.2	1	2.9+0.1	3.8	0.5
M4*0.7	6	5	5.5	7	6	1.5	2.5	1	3.3+0.1	4.5	0.5
M5*0.8	7	6. 4	7	8.5	7.5	2	3	1	4.2+0.1	6	0.5
M6*1	9	7. 4	8	10	9	2.5	3.5	1	5.0+0.1	7	0.5
M8*1.25	11	10.4	10	13.5	12	3.5	4.5	1	6.8+0.1	9	1
M10*1.5	14	13	12.5	16.5	15	4	6	1	8.5+0.15	11	1
M12*1.75	19	17	16	19	18	5	7	1	10.3+0.15	13	1

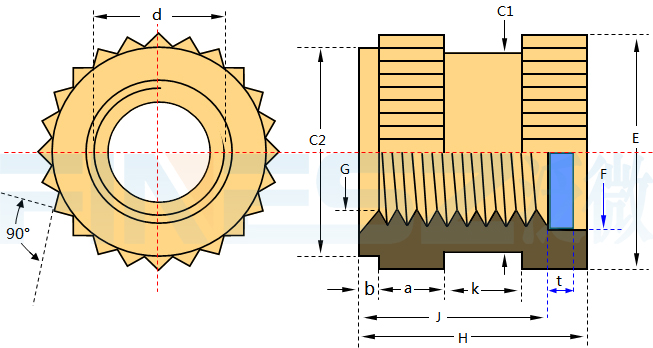

DIN16903-H标准

标准：

d 螺纹	E滚花前） ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	J ±0.1	a	k	b	G 孔径	外径 F 塑胶垫	厚度 t 塑胶垫
M2*0.4	3.5	3.2	3.5	4.3	3.5	1	1.5	0.8	1.6+0.05	2.6	0.32
M2.5*0.45	3.8	3.4	3.8	4.8	4	1.2	1.6	0.8	2.1+0.1	2.8	0.32
M3*0.5	4.2	3.8	4.2	5.3	4.5	1.2	1.8	1	2.5+0.1	3.2	0.32
M3.5*0.6	5	4.5	5	6.5	5.5	1.5	2.2	1	2.9+0.1	3.8	0.5
M4*0.7	5.5	5	5.5	7	6	1.5	2.5	1	3.3+0.1	4.5	0.5
M5*0.8	7	6.4	7	8.5	7.5	2	3	1	4.2+0.1	6	0.5
M6*1	8	7.4	8	10	9	2.5	3.5	1	5.0+0.1	7	0.5

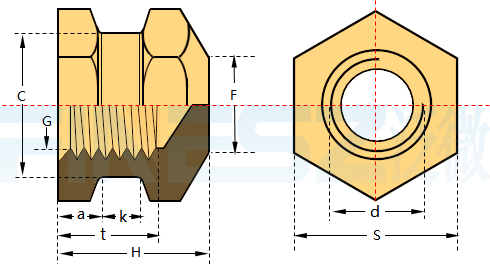

DIN16903-P标准

DIN16903-P
六角盲孔无凸缘嵌件
规格从M3到M12

图纸：

标准：

d 螺纹	S ±0.05	C ±0.1	F	H ±0.1	a	k	t	G 孔径
M3*0.5	5	3. 8	2.8	5.5	1.4	1.8	3	2.5+0.1
M3.5*0.6	5.5	4. 5	3.5	6	1.5	1.8	3.5	2.9+0.1
M4*0.7	6	5	4	7	1.5	2.5	4	3.3+0.1
M5*0.8	7	6.4	5	8.3	1.8	3	5	4.2+0.1
M6*1	9	7.4	6	9.8	2	3.5	6	5.0+0.1
M8*1.25	11	10.4	7	12.6	2.8	4.5	8	6.8+0.1
M10*1.5	14	13	10	15	3.5	5	10	8.5+0.15
M12*1.75	19	17	12	17.8	4	6	12	10.3+0.15

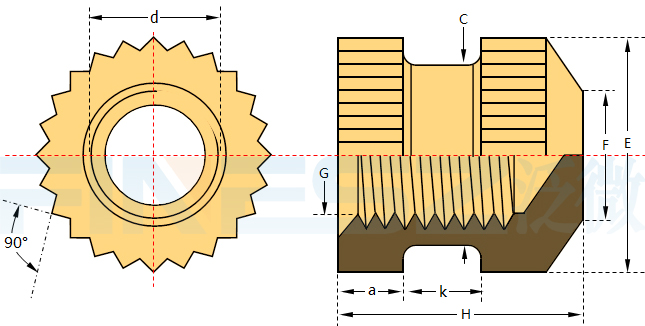

DIN16903-Q标准

图纸：

标准：

d 螺纹	E(滚花前） ±0.05	C ±0.1	H ±0.1	F	a	k	G 孔径
M2*0.4	3.5	3.2	4	2.5	1	1.2	1.6+0.05
M2.5*0.45	3.8	3.4	4.6	2.5	1.2	1.5	2.1+0.1
M3*0.5	4.2	3.8	5.5	2.8	1.4	1.8	2.5+0.1
M3.5*0.6	5	4.5	6	3.5	1.5	1.8	2.9+0.1
M4*0.7	5.5	5	7	4	1.5	2.5	3.3+0.1
M5*0.8	7	6.4	8.3	5	1.8	3	4.2+0.1
M6*1	8	7.4	9.8	6	2	3.5	5.0+0.1

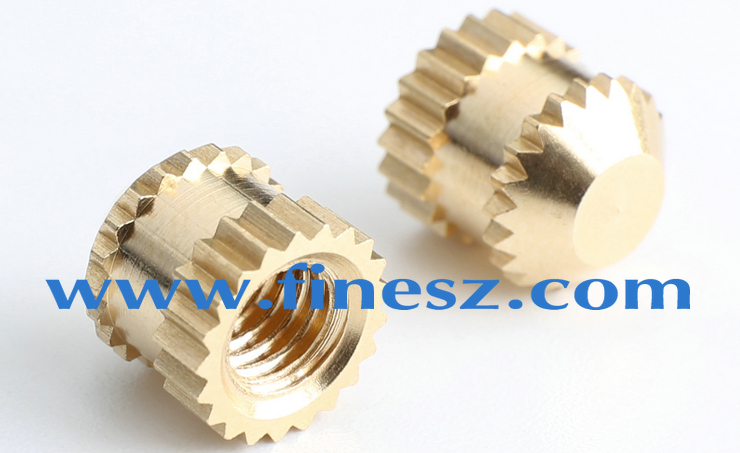

图片展示：

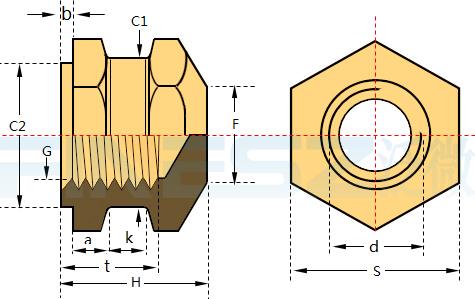

DIN16903-R标准

DIN16903-R螺母，盲孔带凸缘六角嵌件。
DIN16903-R接近于DIN16903-C,不同之处是：DIN16903-C为通孔而DIN16903-R为盲孔。

图纸：

标准：

d 螺纹	S ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	a	k	b	G 孔径
M3*0.5	5	3. 8	4.2	7	1.6	1.8	1	2.5+0.1
M3.5*0.6	5.5	4. 5	5	8	2	2	1	2.9+0.1
M4*0.7	6	5	5.5	9	2	2.8	1	3.3+0.1
M5*0.8	7	6. 4	7	10.8	2.5	3.5	1	4.2+0.1
M6*1	9	7. 4	8	12.8	3	4	1	5.0+0.1
M8*1.25	11	10.4	10	16.6	4	5.5	1	6.8+0.1
M10*1.5	14	13	12.5	20	5	6	1	8.5+0.15
M12*1.75	19	17	16	23.8	5	7	1	10.3+0.15

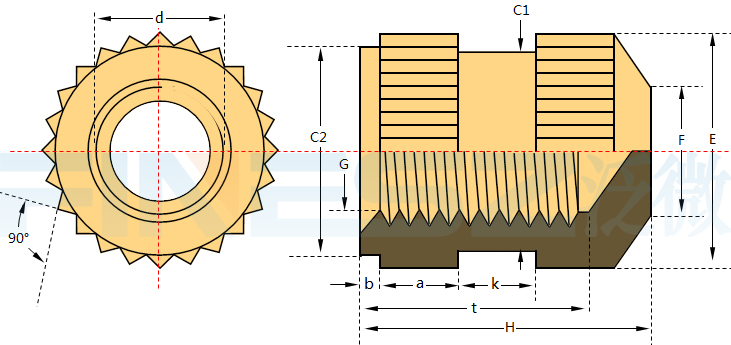

DIN16903-S标准

图纸：

标准：

d 螺纹	E(滚花前) ±0.05	C1 ±0.1	C2 ±0.1	H ±0.1	F	t	a	k	b	G 孔径
M2*0.4	3.5	3.2	3.5	5.2	2.5	3.5	1.2	1.6	0.8	1.6+0.05
M2.5*0.45	3.8	3.4	3.8	6	2.5	4	1.5	1.6	0.8	2.1+0.1
M3*0.5	4.2	3.8	4.2	7	2.8	4.5	1.6	1.8	1	2.5+0.1
M3.5*0.6	5	4.5	5	8	3.5	5.5	2	2	1	2.9+0.1
M4*0.7	5.5	5	5.5	9	4	6	2	2.8	1	3.3+0.1
M5*0.8	7	6.4	7	10.8	5	7.5	2.5	3.5	1	4.2+0.1
M6*1	8	7.4	8	12.8	6	9	3	4	1	5.0+0.1

DIN16903-T标准

图纸：

标准：

d 螺纹	E(滚花前） ±0.1	C1 ±0.1	C2 ±0.1	H ±0.1	t	F	a	k	b	G 孔径
M2*0.4	4.5	4.5	3.2	5.2	3.5	3.4	1	1.2	0.6	1.6+0.05
M2.5*0.45	5	5	3.5	6	4	3.6	1.1	1.4	0.6	2.1+0.1
M3*0.5	5.5	5.5	4	7	4.5	3.8	1.3	1.5	0.8	2.5+0.1
M3.5*0.6	6	6	4.6	8	5.5	4.5	1.6	1.7	0.8	2.9+0.1
M4*0.7	7	7	5.3	9	6	5	1.8	1.9	0.8	3.3+0.1
M5*0.8	9	9	6.6	10.8	7.5	6	2.2	2.2	1	4.2+0.1
M6*1	10	10	7.8	12.8	9	7	2.8	2.7	1.2	5.0+0.1

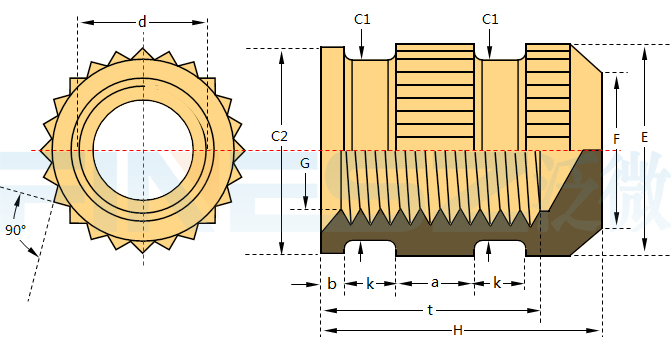

DIN16903-U标准

图纸：

标准：

d 螺纹	E(滚花前） ±0.1	C1 ±0.1	C2 ±0.1	H ±0.1	t	F	a	k	b	G 孔径
M4*0.7	7	7	5.3	11	8	5	4	2	1	3.3+0.1
M5*0.8	9	9	6.6	13.3	10	6	4.5	2.5	1	4.2+0.1
M6*1	10	10	7.8	15.8	12	7	5	3	1.2	5.0+0.1
M8*1.25	12	12	10.5	20.6	16	9	6	4	1.5	6.8+0.1
M10*1.5	15	15	13	25	20	12	8	5	1.5	8.5+0.15
M12*1.75	18	18	15.7	29.8	24	15	10	6	2	10.3+0.15
M16*2	24	24	21	39.5	32	19	11	8	3	14+0.2

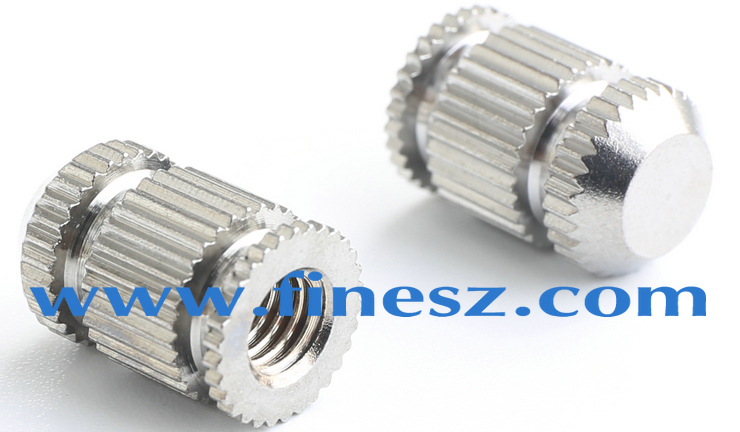

图片展示(镀铬后）：
