注塑用齿轮嵌件，加强型注塑用齿形螺母,GI标准齿形螺母系列

Gear Inserts for plastic,齿轮形状的嵌件螺母，简称GI。

GI齿轮嵌件是一种通过模具注塑的方式应用于塑胶件的嵌件螺母，不同于其它外圆滚花样式的嵌件螺母，GI系列齿形螺母将滚花升级为齿轮叶片且加大了外径，其作用是增加螺母与塑胶件的结合面，具有高强度的扭力性能。

注意：GI齿形螺母并不能起到齿轮传动作用。

GI系列螺母默认材质为黄铜（通常为C3604)

常用生产规格从M3-M10

GI系列齿形螺母的标准

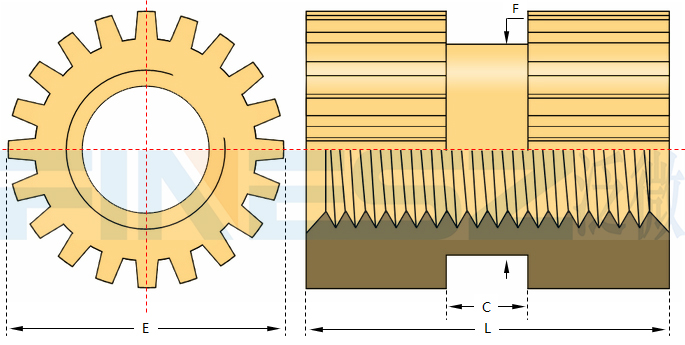

GI系列齿形螺母图纸：

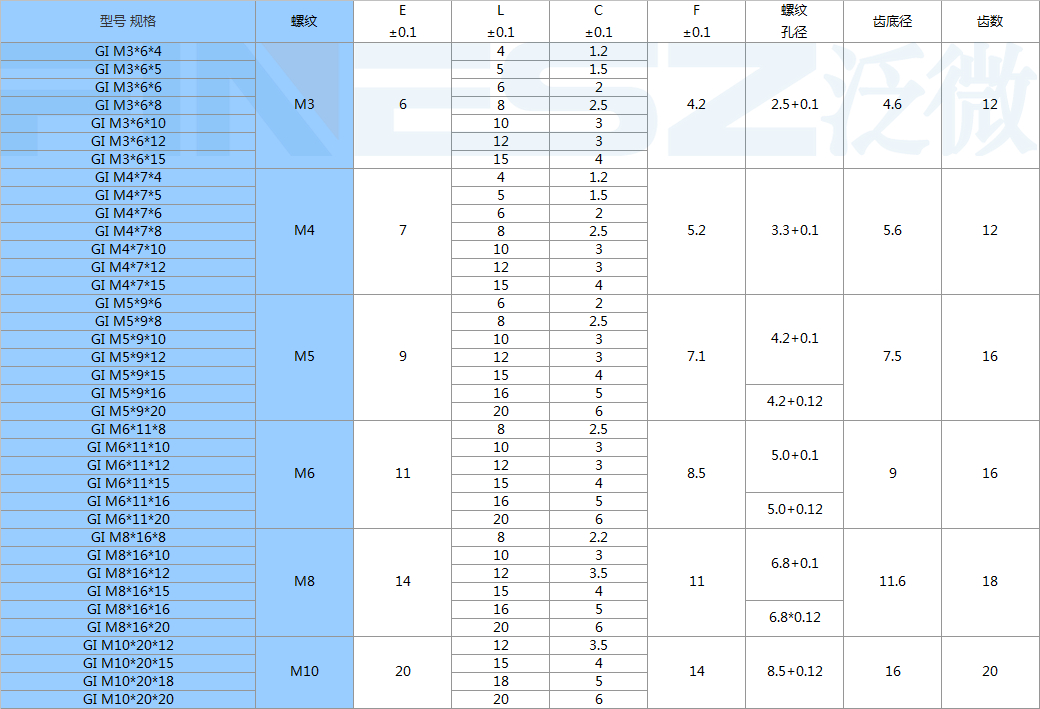

GI系列齿轮螺母的规格表(单位MM)：

英制、美制螺纹规格的齿轮螺母可据跟用户需求进行开发或订制。
GI齿轮状螺母标准下载PDF

GI齿形嵌件的安装方法

GI系列齿轮螺母采用模内注塑成型的方式，安装示意图如下，图中蓝色代表塑胶：

大图赏析

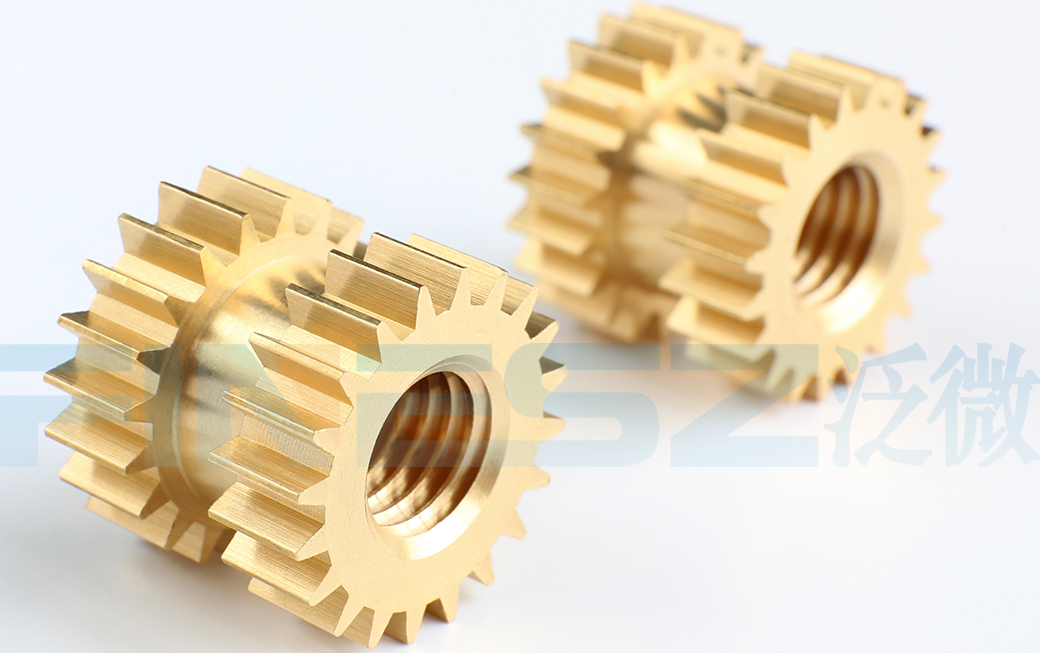

GI M10*20*16:

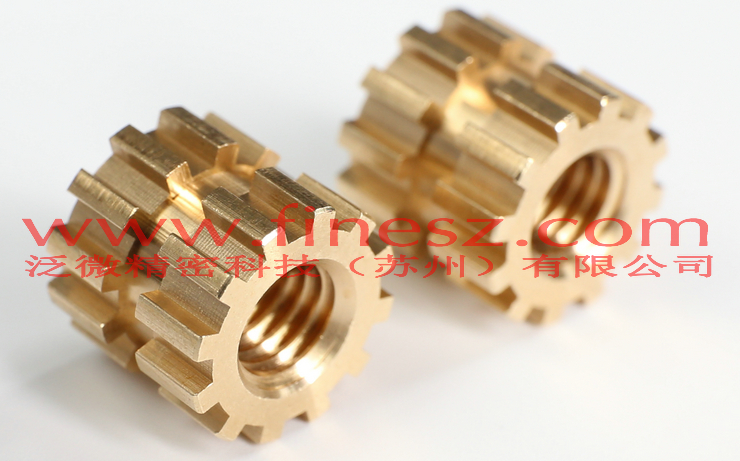

GI M6*11*10

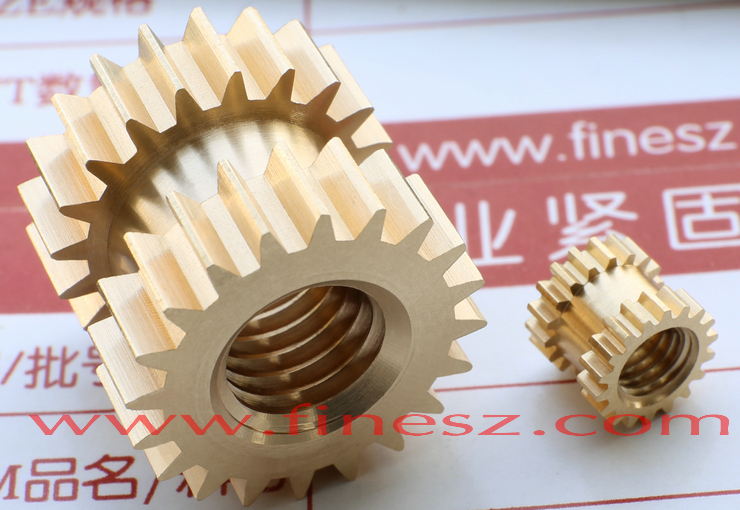

齿轮螺母大小对比：

GI M3*6*8非标款：

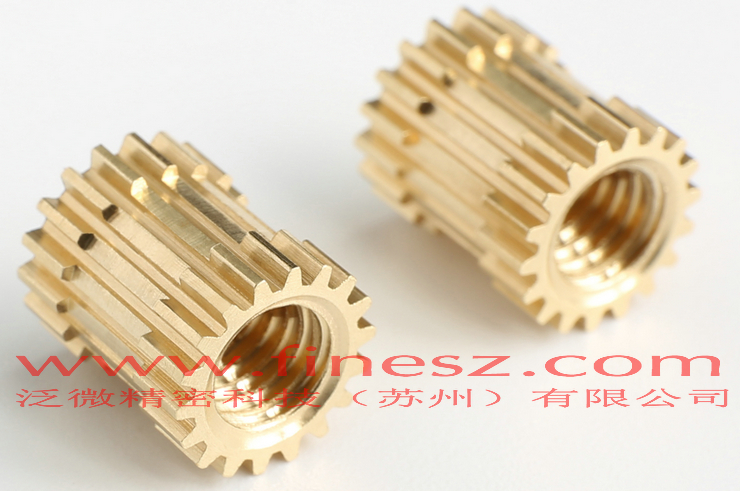

非标订制款，材质铜：

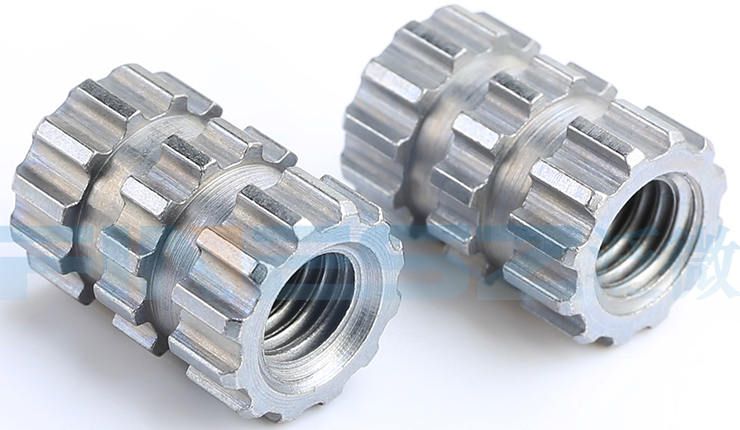

非标订制款，材质碳钢电镀锌镍合金：
