六角铜嵌件

塑料植入用六角嵌件，Hex Insert for plastic，代号简称HI。应用场景：采模具注模的方式植入塑料件。

HI系列是注塑行业中最常用的嵌件型式之一，其简约的六角+插槽样式提供稳定可靠防松性能。

HI系列嵌件从使用材质可分为三种型号：

HIB:黄铜材质，一般为C3604，也是应用最广泛的类型

HIC:碳钢材质，一般为1215,表面镀锌或镍

HIS:不锈钢材质，一般为SUS303不锈钢

六角铜嵌件

HI系列六角嵌件之螺纹样式默认为通孔全牙，较长规格也可设计为盲孔（Blind hole）样式,盲孔样式的型号型号分别为：

HIB-B:黄铜盲孔六角嵌件

HIC-B:碳钢盲孔六角嵌件

HIS-B:不锈钢盲孔六角嵌件

下附HI系列的标准与规格明细，亦可根据用户自定义规格或图纸制造。

HI系列六角嵌件的标准与规格

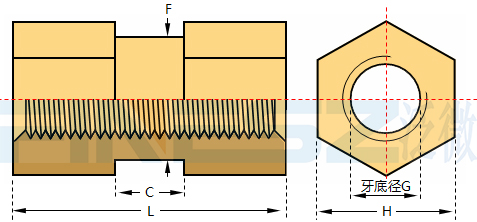

HI系列六角嵌件图纸：

注塑用六角嵌件标准

HI系列规格表（单位MM)：

螺纹规格	型号			六角对边 H	F	螺纹内径 G	C	长度 L
	黄铜	碳钢	不锈钢	±0.1	±0.1		±0.1	±0.1
M2.5*0.4	HIB	HIC	HIS	4.75	4	2.1+0.08	0.6	3
							1	4
							1.5	5
							2	6
							2.5	8
						2.1+0.1	3	10
M3*0.5	HIB	HIC	HIS	5	4.2	2.5+0.1	0.6	3
							1	4
							1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						2.5+0.12	5	20
M4*0.7	HIB	HIC	HIS	6	5.2	3.3+0.1	1	4
							1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						3.3+0.12	5	20
M5*0.8	HIB	HIC	HIS	8	6.8	4.2+0.1	1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						4.2+0.12	5	20
M6*1.0	HIB	HIC	HIS	10	8.5	5.0+0.1	1.5	5
							2	6
							2.5	8
							3	10
							3	12
							4	15
						5.0+0.12	5	20
M8*1.25	HIB	HIC	HIS	12	10.5	6.8+0.1	2	6
							2.5	8
							3	10
							3	12
							4	15
						6.8+0.12	5	20

HI-B盲孔系列六角嵌件的标准与规格

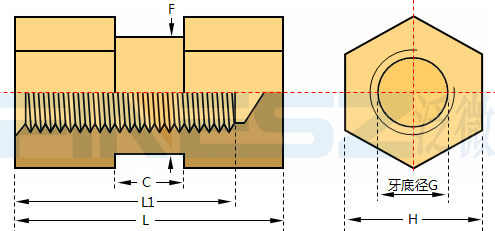

HI-B盲孔六角嵌件图纸：

盲孔六角铜镶件标准

HI-B盲孔系列规格表（单位MM):

螺纹规格	型号			六角对边 H	F	螺纹内径 G	C	长度 L	螺纹深 L1
螺纹规格	黄铜	碳钢	不锈钢	±0.1	±0.1	螺纹内径 G	±0.1	±0.1	Min
M2.5*0.4	HIB-B	HIC-B	HIS-B	4.75	4	2.1+0.08	2	6	3
							2.5	8	4
							3	10	6
						2.1+0.1	3	12	8
M3*0.5	HIB-B	HIC-B	HIS-B	5	4.2	2.5+0.1	2	6	3
							2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						2.5+0.12	5	20	12
M4*0.7	HIB-B	HIC-B	HIS-B	6	5.2	3.3+0.1	2	6	3
							2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						3.3+0.12	5	20	12
M5*0.8	HIB-B	HIC-B	HIS-B	8	6.8	4.2+0.1	2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						4.2+0.12	5	20	12
M6*1.0	HIB-B	HIC-B	HIS-B	10	8.5	5.0+0.1	2.5	8	4
							3	10	6
							3	12	8
							4	15	10
						5.0+0.12	5	20	12
M8*1.25	HIB-B	HIC-B	HIS-B	12	10.5	6.8+0.1	3	12	8
						6.8+0.1	4	15	10
						6.8+0.12	5	20	12

HI HI-B系列六角嵌件规格书PDF下载

HI系列六角嵌件的注塑安装方法

与其它模内注塑嵌件一样，HI六角嵌件采用模具注塑的方式注塑成型，如下图所示：

大图赏析

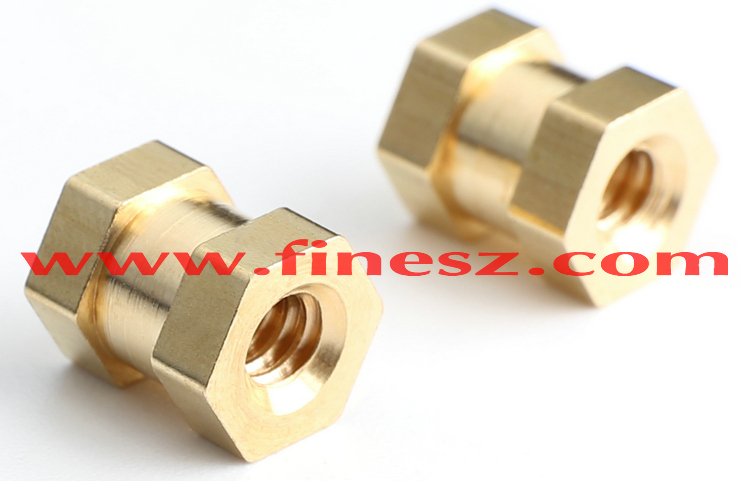

HIB M6*10:

六角铜嵌件

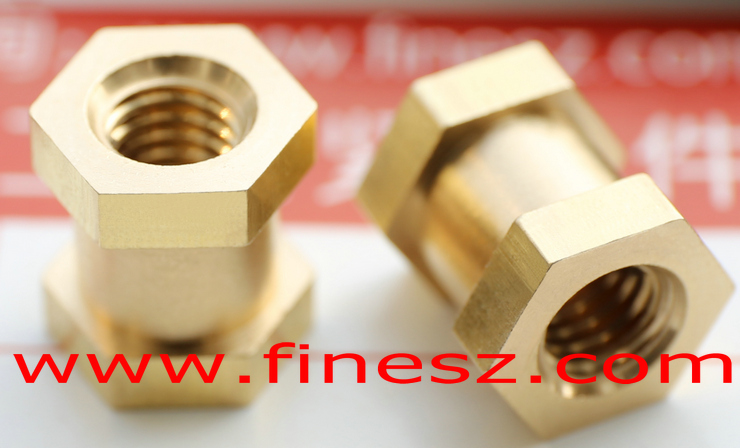

HIB M4*6:

镶嵌螺母六角

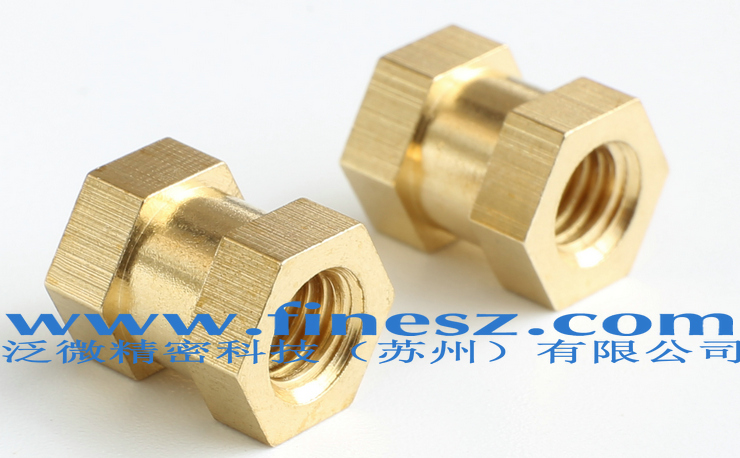

HIB M5*8:

镶嵌螺母六角

延伸产品

以下是部分与HI标准相近的六角或四角螺母展示，更多类似产品需求欢迎来函或留言咨询。

铜嵌件

两款特殊的铜嵌件，六角形的铜嵌件，采用六角棒直接车削而成，工艺简单，作为镶嵌件注塑于塑后牢固不易转动，具有较好的工程性能，左图为M6对边H10的铜镶嵌件及M5对边H8的铜镶件，材质C3604铜。六角形塑胶入用铜嵌件，作为镶嵌件注塑于塑胶内。

可供应规格:M2-12。

塑胶植入铜嵌件

六角对边H4以上的铜嵌件的主要的用途是将产品注塑在塑料件内，安装后可以在塑料件形成一个有效的内螺纹。其作业方式是直接采用模具注塑，因为黄铜具有较好的导热性，模具成型后的塑件件与铜嵌件具有较好的结合性。

图左为规格M4及M6的铜镶嵌件。

六角铜嵌件

左为一款六角的铜嵌件，接近DIN16903-P标准

分为通孔和盲孔两种，采用模具注入塑料

六角铜嵌件

一款较大规格的六角铜嵌件注塑用

铜镶件

除了六角还生产四方形的注塑用铜镶件及铜嵌件，左图为四方形铜嵌件（镀镍），并在此基础上压花，呈双斜花状；采用模具注塑植入，由于产品中间段有压花工艺，成型后和塑胶孔形成更大的磨擦力和咬和力，使之更牢固.

这是一款设计极为夸张的四角铜镶件，用户要求在螺纹尺寸不变的条件下最大范围的增加铜嵌件在塑胶件内的抓紧力，并最产形成左图方案。
