压铆螺钉，其描述方式为FH，不锈钢的压铆螺钉型式为FHS，材质为SUS304。压铆螺钉应于机箱机箱钣金类的薄钣，安装简单方便。在薄板上预冲一个铆压孔（孔尺寸参考下面的技术资料），将压铆螺钉插入孔内，利用冲床或压铆机施力平压头部，压铆螺钉的齿会冷嵌压入薄板内，从而形成一个牢固的螺纹连接副且永久固定在薄板上。

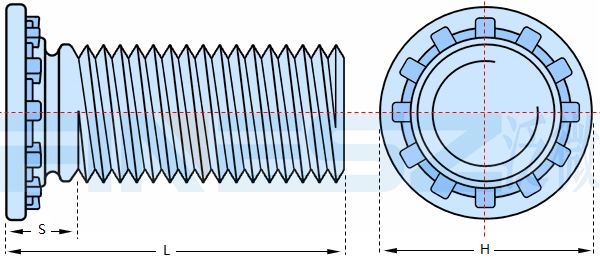

图纸：

以下为公制规格压铆螺钉标准：单位MM

螺纹X螺距	型号TYPE		螺纹 代号	长度码 LENG-CODE "L" ±0.4 (LENGTH CODE IN MILLIMEATRS)										最小 板厚	板孔径	连接零件 最大孔径	H	S	最小 边距
	碳钢	不锈钢
	10B21	SUS304
															+0.08		±0.4	MAX
M2.5x 0.45	FH	FHS	M2.5	6	8	10	12	15	18	-	-	-	-	1	2.5	3.1	4.1	1.95	5.4
M3x0.5	FH	FHS	M3	6	8	10	12	15	18	20	25	-	-	1	3	3.6	4.6	2.1	5.6
M3.5x0.6	FH	FHS	M3.5	6	8	10	12	15	18	20	25	30	-	1	3.5	4.1	5.3	2.25	6.4
M4x0.7	FH	FHS	M4	6	8	10	12	15	18	20	25	30	35	1	4	4.6	5.9	2.4	7.2
M5x0.8	FH	FHS	M5	-	8	10	12	15	18	20	25	30	35	1	5	5.6	6.5	2.7	7.2
M6x 1	FH	FHS	M6	-	-	10	12	15	18	20	25	30	35	1.6	6	6.6	8.2	3	7.9
M8x 1.25	FH	FHS	M8	-	-	-	12	15	18	20	25	30	35	2.4	8	8.6	9.6	3.7	9.6
M10x 1.5	FH	FHS	M10	-	-	-	12	15	18	20	25	30	35	2.4	10	10.6	12.7	3.7	10.6

以下为为美制(英制)规格压铆螺钉尺寸规格表,单位:inch英寸,注：以下长度码仅为代号，实际长度为"L/16"英寸

螺纹 尺寸	型号TYPE		螺纹 代号	长度码 LENG CODE "L" ±0.15 (LENGTH CODE IN 16THS OF AN INCH)										最小 板厚	板孔径	连接零件 最大孔径	H	S	最小 边距
	碳钢	不锈钢
	10B21	SUS304
															+.003		±.015	MAX
.086-56 (#2-56)	FH	FHS	256	4	5	6	8	10	12					.040	.085	.105	.144	.075	.187
.112-40 (#4-40)	FH	FHS	440	4	5	6	8	10	12	14	16	20	NA	.040	.111	.135	.176	.085	.219
.138-32 (#6-32)	FH	FHS	632	4	5	6	8	10	12	14	16	20	24	.040	.137	.160	.206	.090	.250
.164-32 (#8-32)	FH	FHS	832	4	5	6	8	10	12	14	16	20	24	.040	.163	.185	.237	.090	.281
.190-24 (#10-24)	FH	FHS	024		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.190-32 (#10-32)	FH	FHS	032		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.250-20 (1/4-20)	FH	FHS	0420			6	8	10	12	14	16	20	24	.062	.249	.270	.337	.135	.312
.313-18 (5/16-18)	FH	FHS	0518				8	10	12	14	16	20	24	.093	.311	.333	.376	.160	.375

上面的安装示意通过动画的方式简要表达了压铆螺钉的安装方法。

1，先将压铆螺钉放入预先准备好的工装设备中，这具工装已装预留有孔，孔的直径大于螺钉的螺纹外径。

2，根据产品规定的安装力施压安装到位。这里要注意的是在施压中，产品头部排出的板料需要平稳、均匀流入筋键周边和容槽内。所谓“规定的安装力”请参考本页下面列出的压铆螺钉安装力推出力扭出力等标准。

3，安装结束之后，安装板外表平稳，装置作用牢靠，并且商品具有接受高扭出力和高推出力的功能。在整个安装过程中，螺栓装置在1.51mm的板料或高于该厚度的薄板中时，下模上需有一个容得下螺栓的通孔，而在板料厚度小于1.51mm的情况下，下模需求加工一个沉孔，以便螺栓头部进入下模而使之顺畅压入板料。

4，前面有提及，镀锌板或冷扎板硬度不高于HRB70，不锈钢板不高于HRB80.

5,值得一提的是，SUS304不锈钢板并不适于用FHS的不锈钢螺钉，FHS不锈钢螺钉其实适用于铝板和铜板的，304不锈钢板用FH4类的不锈铁压铆螺钉更合适。因为FH4不锈铁螺钉经过真空热处理后硬度可达HRC45以上。

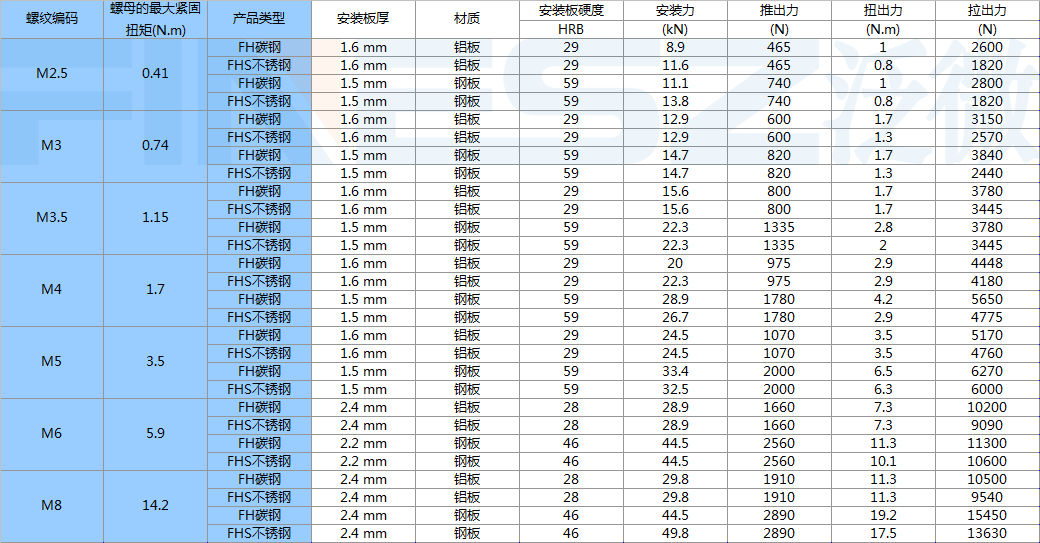

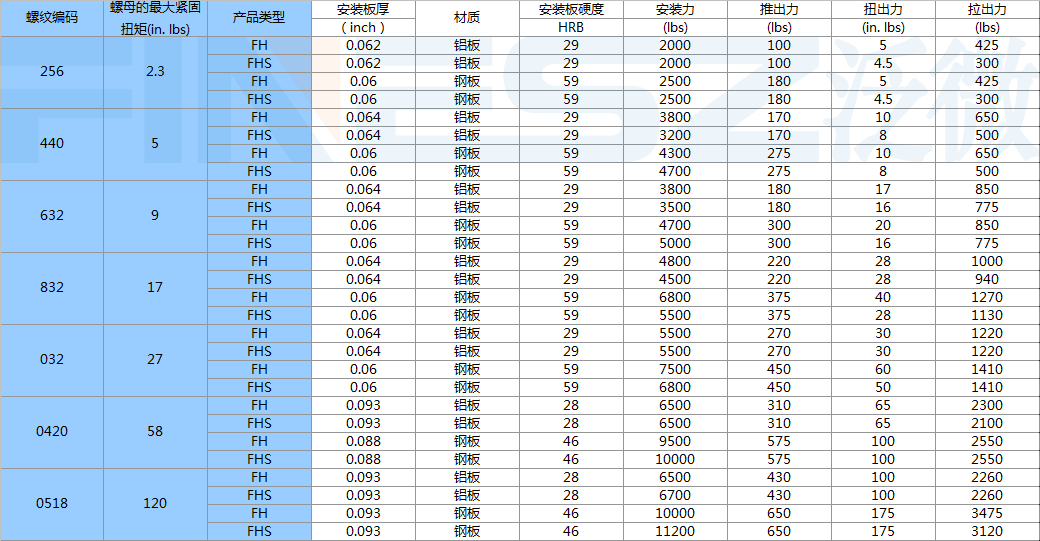

螺钉铆接安装好之后的测试标准如下
上面的表格中列出了所有常用的压铆螺母规格，小到M2.5-6大至M8-35,更大规格我们没有列出，可根据客户要求订制
压铆螺钉的规格描述规则示例：
FHS-M6-15
FHS-表示不锈钢压铆螺钉,而不是碳钢的FH
M6-螺纹
15-长度
ZU-电镀代号，蓝锌

压铆螺钉类型	材质	热处理	硬度	表面电镀
FH	10B21	调质	HRC30-38	默认蓝白锌48H
FHS	SUS304	无		本色
FH4	410或400系列	真空淬火	HV450-520	本色

1、FH压铆螺钉（FHS不锈钢压铆螺钉）系列产品中，FH的材料为中碳钢，经过淬火后表面处理，用户可根据需要按表中型号选择订货，也可以特别要求订制。 　
2、选用压铆螺丝时，必须根据所用材料厚度，其板材的要求，低碳钢板材应当必须小于70HRB，不锈钢板材必须小于80HRB。 　　
3、加工板材孔必须对应表中给定值，按照0-0.075mm的公差加工，建议冲孔。 　　
4、安装压铆螺钉时必须通过压铆来实现，其压力根据板材及螺钉头部尺寸而变化，不可用冲床冲压安装。

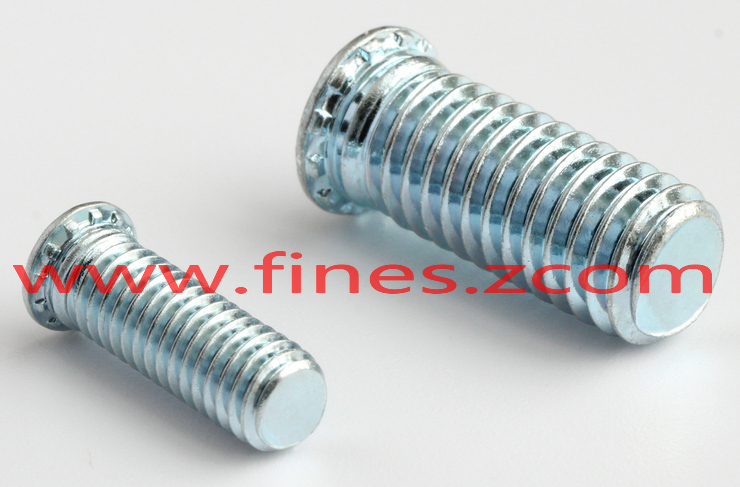

下图是典型的FH类压铆螺钉：

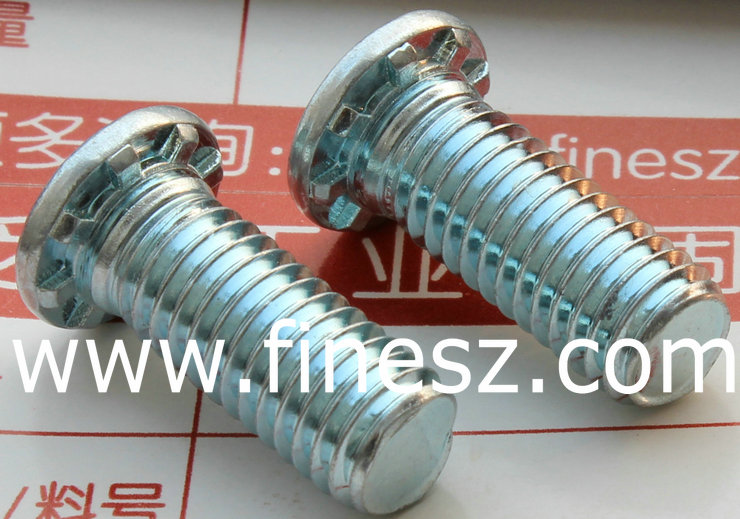

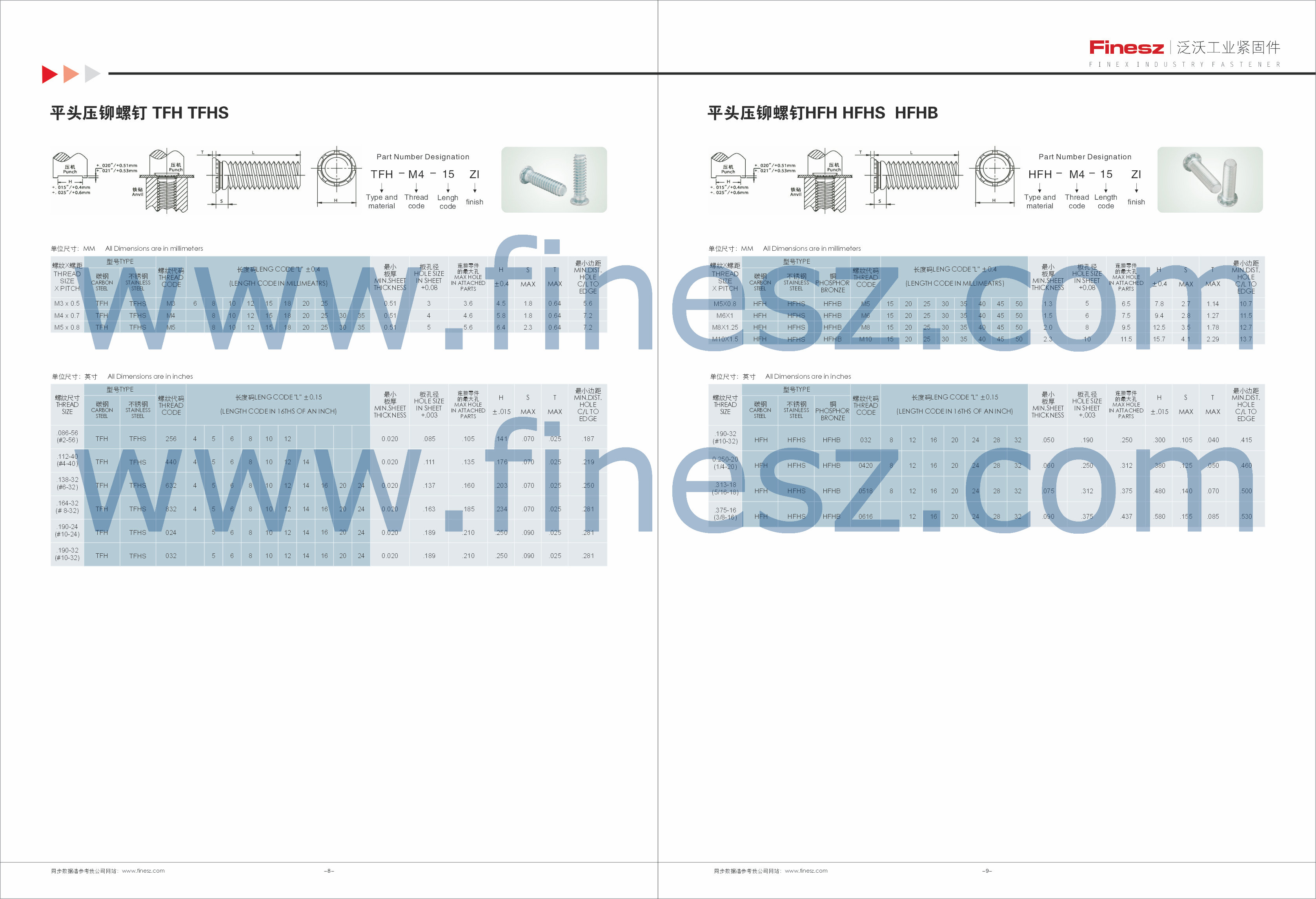

作为对比，以下一款HFH重型压铆螺钉，相对上面的FH螺钉，这款HFH重型压铆螺钉的头部更大更厚，花齿所占比也更多：

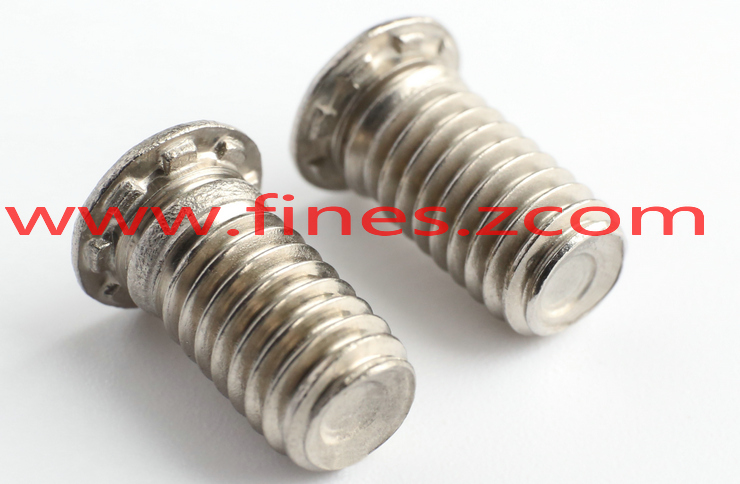

再对比一组不锈钢压铆螺丝（即FHS)的图片：
FH:
