压铆螺柱,也称压铆螺母柱或螺母柱,多应于铆接PCB板,线路板,及各种板金,机箱,机柜等。

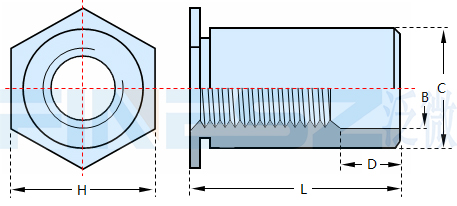

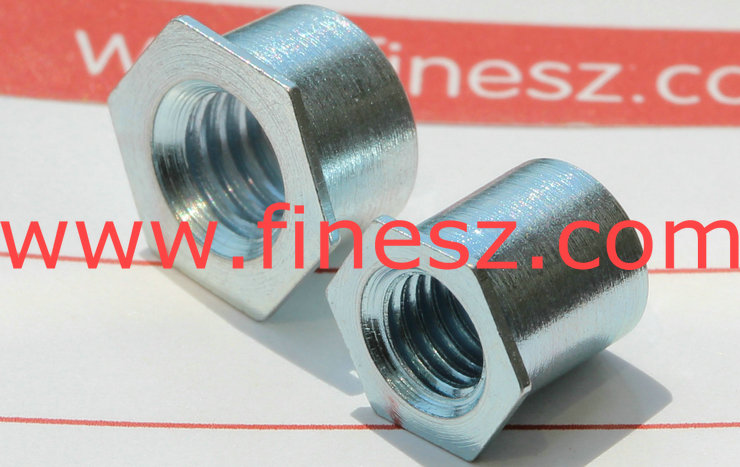

左图是一组典型的压铆螺柱,其头部端呈薄头的六角边形,六角头与圆柱(尺寸C,见下表)之间有一道槽,使用之前用户需在薄板上冲压出预留孔,板孔径略大于螺柱的外圆(C尺寸),呈过渡配合,利用压铆机或冲床将螺柱六角边压入板孔,使板孔周边产生塑性变形挤入螺柱的槽内,从而在薄上形成一个可固定的内螺纹,这一过程请参考下面的动画。

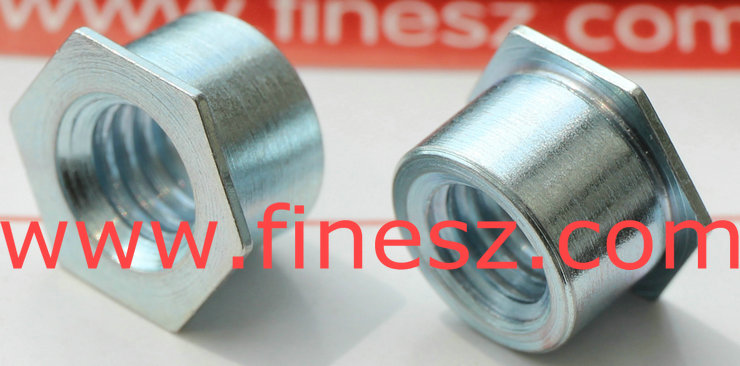

SO类通孔螺柱是最常用类型,表面多采用3Cr+蓝白锌环保电镀。压铆螺柱有通孔与盲孔之分,而通孔螺柱又跟据用户需求分为通孔半牙及孔全牙,即:
SO:通孔螺柱(不一定是通牙,请注意下表中的尺寸标准)
BSO:盲孔螺柱
SOO:通孔通牙全螺纹螺柱
本页接下来有介绍这几种螺柱的区别。
我公司生产的压铆螺柱,螺纹通止规、尺寸严格把控,无牙率小于10PPM,外观精细度及电镀效果高于行业水平之上,无论是材质、生产工艺、尺寸标准、外观电镀我们作为严格把控。
压铆螺柱从材质上可分为碳钢、不锈钢及不锈铁,即:
SO/BSO/SOO类螺母柱材质:碳钢1215或1008

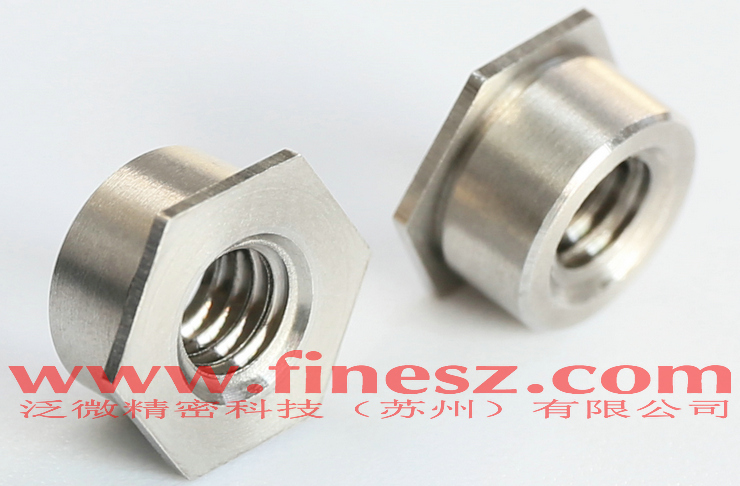

SOS/BSOS/SOOS类螺母柱材质:SUS303或SUS304,左图即一组不锈钢SOS螺柱
SO4/BSO4/SOO4类压铆螺柱材质:SUS416
当然,还有一类铝材质(6063-T6)的压铆螺柱,以"A"结尾,例如SOA,这类螺柱我公司做的很少在此不再介绍。
生产范围;M3-M6以及4#-40到10#-32,长度范围:最长可34MM或更长。

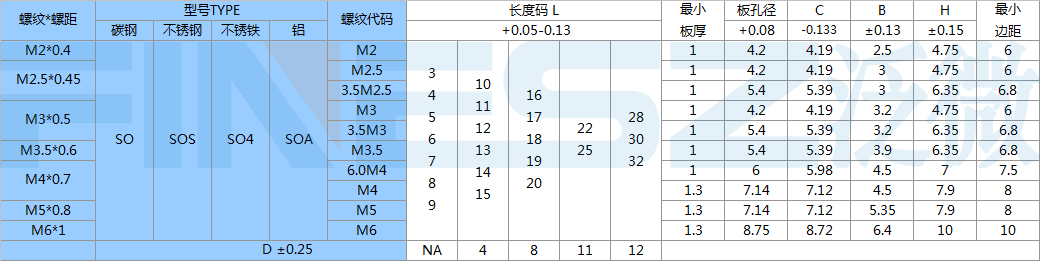

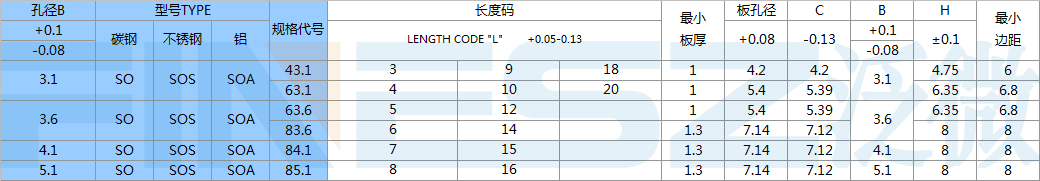

螺纹*螺距 | 型号TYPE | 螺纹 代号 |
长度码 L | 最小 板厚 |

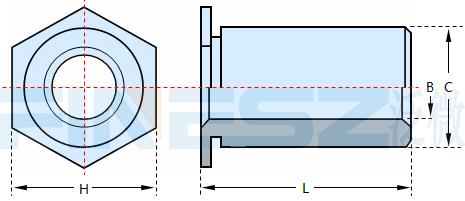

板孔径 | C | B | H | 最小 边距 |
|||||||
碳钢 | 不锈钢 | 不锈铁 | 铝 | +0.05-0.13 | +0.08 | -0.133 | ±0.13 | ±0.15 | ||||||||
M2*0.4 | SO | SOS | SO4 | SOA | M2 | 3 4 5 6 7 8 9 |
10 11 12 13 14 15 |
16 17 18 19 20 |
22 25 |
28 30 32 |
1 | 4.2 | 4.19 | 2.5 | 4.75 | 6 |
M2.5*0.45 | M2.5 | 1 | 4.2 | 4.19 | 3 | 4.75 | 6 | |||||||||
3.5M2.5 | 1 | 5.4 | 5.39 | 3 | 6.35 | 6.8 | ||||||||||
M3*0.5 | M3 | 1 | 4.2 | 4.19 | 3.2 | 4.75 | 6 | |||||||||
3.5M3 | 1 | 5.4 | 5.39 | 3.2 | 6.35 | 6.8 | ||||||||||
M3.5*0.6 | M3.5 | 1 | 5.4 | 5.39 | 3.9 | 6.35 | 6.8 | |||||||||
M4*0.7 | 6.0M4 | 1 | 6 | 5.98 | 4.8 | 7 | 7.5 | |||||||||
M4 | 1.3 | 7.14 | 7.12 | 4.8 | 7.9 | 8 | ||||||||||
M5*0.8 | M5 | 1.3 | 7.14 | 7.12 | 5.35 | 7.9 | 8 | |||||||||
M6*1 | M6 | 1.3 | 8.75 | 8.72 | 6.4 | 10 | 10 | |||||||||
D ±0.25 | NA | 4 | 8 | 11 | 12 |
螺纹尺寸 | 型号TYPE | 螺纹 代号 |
长度码 L | 最小 板厚 |
板孔径 | C | B | H | 最小 边距 |
|||||||
碳钢 | 不锈钢 | 不锈铁 | 铝 | 实际长度(inch)=L/32 | +.003 | -.005 | ±.005 | ±.004 | ||||||||
+0.002 -0.005 | ||||||||||||||||

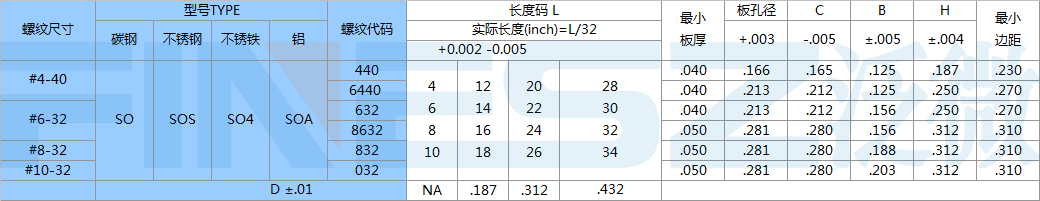

#4-40 | SO | SOS | SO4 | SOA | 440 | 4 6 8 10 |
12 14 16 18 |
20 22 24 26 |
28 30 32 34 |
.040 | .166 | .165 | .125 | .187 | .230 | |
6440 | .040 | .213 | .212 | .125 | .250 | .270 | ||||||||||
#6-32 | 632 | .040 | .213 | .212 | .156 | .250 | .270 | |||||||||
8632 | .050 | .281 | .280 | .156 | .312 | .310 | ||||||||||
#8-32 | 832 | .050 | .281 | .280 | .188 | .312 | .310 | |||||||||
#10-32 | 032 | .050 | .281 | .280 | .203 | .312 | .310 | |||||||||
D ±.01 | NA | .187 | .312 | .432 |
以上两个表格可以看出,从螺纹型式上分有公制和美制之分,螺母柱的规格从M3系列到M6系列,美制规格则从从4#到1/4。所有螺柱内螺纹影像全检,杜绝漏攻牙或攻牙不到底现象。公司固定机台生产同系列规格的压铆螺柱,具有较低的边际成本、稳定的品质及成熟的加工经验,具有较高性价比。已为多家汽车、电子、钣金企业配套并受到用户的一致好评。
上面的规格表中,螺纹代码一栏有M3及3.5M3之分(美制螺纹代码中有440与6440、632与8632之分),它们有所不同,我们将其区别整理在了这篇博客:

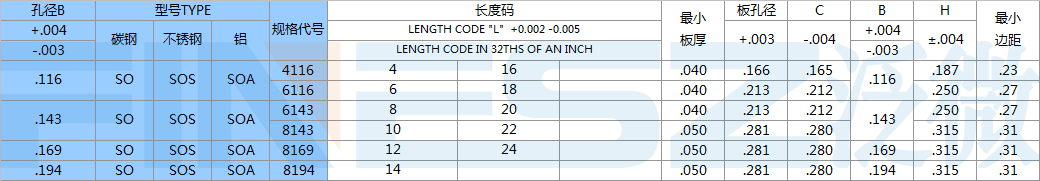

以上介绍的螺柱都是带螺纹的螺母柱,而不带螺纹的压铆螺柱请参考以下标准:类型 | 材质 | 热处理 | 硬度 | 默认电镀方式 |
SO,BSO,SOO.TSO | 1215、1008 | (1) | (2) | 环保蓝白锌 |
SOS,BSOS,SOOS,TSOS | SUS303,SUS304 | 无 | HV240 | 本色 |
SO4,BSO4,SOO4,TSO4 | 416或400系列 | 真空淬火 | HV400-500 | 本色 |
SOA,BSOA,SOOA,TSOA | 7075-T6 | 无 | 本色 |
上图为螺母柱的安装方法动画示意图,可以看出其安装方式方法并不复杂,相比于其它压铆件甚至更简单一些,当然,在安装之前,需要了解一些基础的参数:
1,薄板的开孔直径。上面的表格中包含该参数,或参考:压铆螺柱的开孔尺寸开多大?
2,压机的压力参数设置——即安装力,螺母柱的安装力在下面的表格中有列出,请自行参考查阅。
3,关于工装(即左图中的下模底座)的制作方法。工装的制作并不复杂,本面的下面将有说明。
1,压铆螺柱采用压铆机安装,冲床安装具有一定操作危险,不建议。
2,上模(冲机冲头)与下模(底座工装的平面)要保持平行
3,压装完成后,螺柱的六角面与板材要保持平齐,没有明显的突出
1,薄板水平置于工装上。
2,螺母柱置入板孔内。
3,压机按设置好的参数压入。
4,完成并检查压铆的平整度。
由于本页篇幅有限,更详细的安装方法请移步:压铆螺母柱的安装方法
螺纹编码 | 螺柱材质 | 最大紧固 扭矩值 |
测试安装板材质 | |||||||
1.5mm5052-H34铝材 | 1.5mm冷轧钢 | |||||||||
安装力 | 推出力 | 扭出力 | 拉出力(2) | 安装力 | 推出力 | 扭出力 | 拉出力(2) | |||
N.m | KN | N | (N.m) | (N) | (kN) | (N) | (N.m) | (N) | ||
M3 | 碳钢 | 0.55 | 4.9 | 710 | 1.24 | 1245 | 9.8 | 1000 | 2.15 | 1465 |
不锈钢 | 0.44 | 4.9 | 710 | 1.24 | 996 | 9.8 | 1000 | 2.15 | 1172 | |
铝 | 0.33 | 4.9 | 710 | 1.24 | 747 | (3) | (3) | (3) | (3) | |
3.5M3 | 碳钢 | 0.55 | 7.6 | 1330 | 1.24 | 1245 | 14.7 | 1860 | 2.15 | 1465 |
不锈钢 | 0.44 | 7.6 | 1330 | 1.24 | 996 | 14.7 | 1860 | 2.15 | 1172 | |
铝 | 0.33 | 7.6 | 1330 | 1.24 | 747 | (3) | (3) | (3) | (3) | |
M3.5 | 碳钢 | 0.91 | 7.6 | 1330 | 2.82 | 1375 | 14.7 | 1860 | 3.95 | 1690 |
不锈钢 | 0.73 | 7.6 | 1330 | 2.82 | 1100 | 14.7 | 1860 | 3.95 | 1352 | |
铝 | 0.55 | 7.6 | 1330 | 2.82 | 825 | (3) | (3) | (3) | (3) | |
M4, M5 | 碳钢 | 2, 3.6 | 10.7 | 1780 | 5.08 | 2575 | 17.8 | 2490 | 8.47 | 3110 |
不锈钢 | 1.6, 2.88 | 10.7 | 1780 | 5.08 | 2060 | 17.8 | 2490 | 8.47 | 2488 | |
铝 | 1.2, 2.16 | 10.7 | 1780 | 5.08 | 1545 | (3) | (3) | (3) | (3) |
螺纹编码 | 螺柱材质 | 最大紧固 扭矩值 (lbs.) |
测试安装板材质 | |||||||
.060" 5052-H34 铝材 | .060" 冷轧钢 | |||||||||
安装力 (lbs.) | 推出力 (lbs.) | 扭出力 (inlbs.) | 拉出力(2)(lbs.) | 安装力 (lbs.) | 推出力 (lbs.) | 扭出力 (in lbs.) | 拉出力(2)(lbs.) | |||
440 | 碳钢 | 4.75 | 1100 | 160 | 11 | 280 | 2200 | 225 | 19 | 330 |
不锈钢 | 3.8 | 1100 | 160 | 11 | 224 | 2200 | 225 | 19 | 264 | |
铝 | 2.85 | 1100 | 160 | 11 | 168 | (3) | (3) | (3) | (3) | |
6440 | 碳钢 | 4.75 | 1700 | 300 | 11 | 280 | 3300 | 420 | 19 | 330 |
不锈钢 | 3.8 | 1700 | 300 | 11 | 224 | 3300 | 420 | 19 | 264 | |
铝 | 2.85 | 1700 | 300 | 11 | 168 | (3) | (3) | (3) | (3) | |
632 | 碳钢 | 8.75 | 1700 | 300 | 25 | 310 | 3300 | 420 | 35 | 380 |
不锈钢 | 7 | 1700 | 300 | 25 | 248 | 3300 | 420 | 35 | 304 | |
铝 | 5.25 | 1700 | 300 | 25 | 186 | (3) | (3) | (3) | (3) | |
8632 | 碳钢 | 8.75 | 2400 | 400 | 25 | 310 | 4000 | 560 | 35 | 380 |
不锈钢 | 7 | 2400 | 400 | 25 | 248 | 4000 | 560 | 35 | 304 | |
铝 | 5.25 | 2400 | 400 | 25 | 186 | (3) | (3) | (3) | (3) | |
832, 032 | 碳钢 | 18, 32 | 2400 | 400 | 45 | 580 | 4000 | 560 | 75 | 700 |
不锈钢 | 14.4, 25.6 | 2400 | 400 | 45 | 464 | 4000 | 560 | 75 | 560 | |
铝 | 11, 19 | 2400 | 400 | 45 | 348 | (3) | (3) | (3) | (3) |
关于螺母柱在发装的过程所的需要的下模的制作,请参考下图,模具的的外形大小根据实际需要自行设计,保证安装面平整。重要的技术指标是:下模孔径做到多少?现将其列出供参考:
螺柱规格 | 下模工装孔径A | |
公制(MM) | M3 | 4.2(+0.05,+0.13,公差下同) |
3.5M3 | 5.4 | |
M3.5 | 5.4 | |
M4 | 7.14 | |
M5 | 7.14 | |
M6 | 8.75 | |
美制(INCH) | 440 | .166(+0.002,+0.005,公差下同) |
6440 | 0.213 | |
632 | 0.213 | |
8632 | 0.281 | |
832 | 0.281 | |
32 | 0.281 |
本表是关于工装治具的下模孔的设计参考,而不是薄板的开孔尺寸。
而薄板的开孔直径尺寸是多少?请参考以下链接:
以SO-3.5M3-8-ZI为例:
SO:表示通孔螺柱
3.5M3:表示螺纹为M3,注意,前面的数字“3.5”仅仅是用以示区别的代号,因为M3螺柱有大小两种(见上面的规格表),一种是适配于5.4MM板孔的,一种是适配4.2MM板孔的,前者要大一号,这个数字“3.5”相当于“大号款”的意思。同理,其它型号的螺柱如BSO,SOO都会有这个梗。
8:长度代号,指的是长度L=8MM。需要注意的是,美制规格螺柱的长度代号,如果代号是为8,则表示8/32英寸即6.35MM,同理,美制长度代号16,则表示16/32英寸即12.7MM,依此类推。
基于压铆螺柱的业内标准不统一及其表述规范比较绕口,如SO,SOO,SOS,BSO......等等,这些名称不像国标那样一目了然-比如像GB809-88这样的正规表达方式,所以有必要对压铆螺柱的标准与类型做一些梳理。
请参考图:

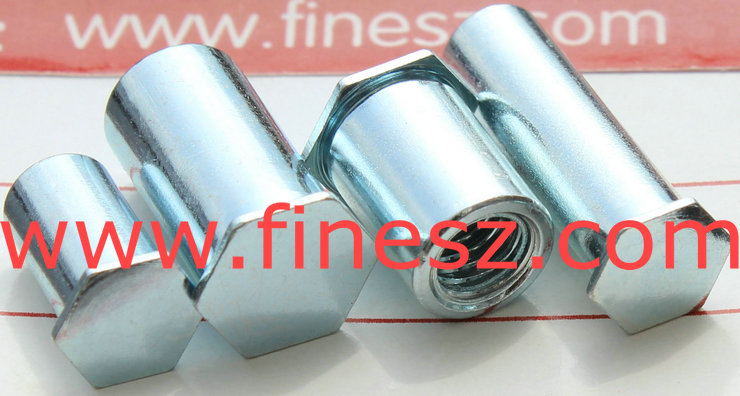

上图有三组压铆螺柱规格都是3.5M3-10,请看上图中间一组BSO类的盲孔螺柱,BSO类的压铆螺柱最容易区分开来,它的六角端是盲孔的,螺纹在圆柱端,当然我们不排除另一种与之相反的盲孔型式,即盲孔在圆柱端而螺纹在六角端,比如下面这组图片中的产品:
(这是一种比较少罕见的盲孔螺柱,在我们的标准里它没有归属类,即属于"非标"的产品,所以不在此讨论之类。)
上上图左右两侧的两组是SO类的通孔螺柱,它们的区别在于:左侧一组螺柱为全螺纹,右侧一组为半螺纹,即螺纹在六角端,圆柱端为通孔,也许你很奇怪,为什么同样是SO标准的螺柱,却有全螺纹和半螺纹之分?
是的,SO分为全螺丝和半螺纹,当它的L长度较短时,为全螺纹,当L长超过一定值就变成半螺纹,具体多长时为全螺纹多长时为半螺纹,请参考上面的规格表。比如 SO-3.5M3-6是全螺纹,而3.5M3-12则是半螺纹(螺纹长为8MM,孔深4MM)。事实上,SO还包含无螺纹的样式,本页上面有介绍,这种应用非常少,为了不影响理解,不在些讨论之列。
而如果不论压铆螺柱的长度多少,都希望它是全螺纹的话,这种称之为SOO,请查看它的标准:SOO
现在你明白SO,SOO,BSO的区别了吧,一句话简言之:SO-通孔(全牙或半牙);SOO-通孔全牙;BSO-盲孔。在它们的标准代号后面加上S,表示它的不锈钢类,如BSOS-不锈钢盲孔螺柱;同理在代号后加A表示铝材质的螺母柱。
由于SO与SOO有部分规格交集,且在使用中又经常可以互换,加上这两种压铆螺柱代号的口头表达也相近,所以业内经常把SO\SOO这两种螺柱代号都叫作SO。如果不是很确定螺柱型号,请告知是全螺纹或半螺纹亦可。
