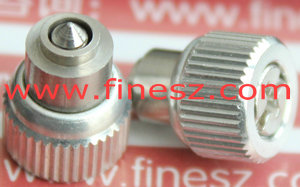

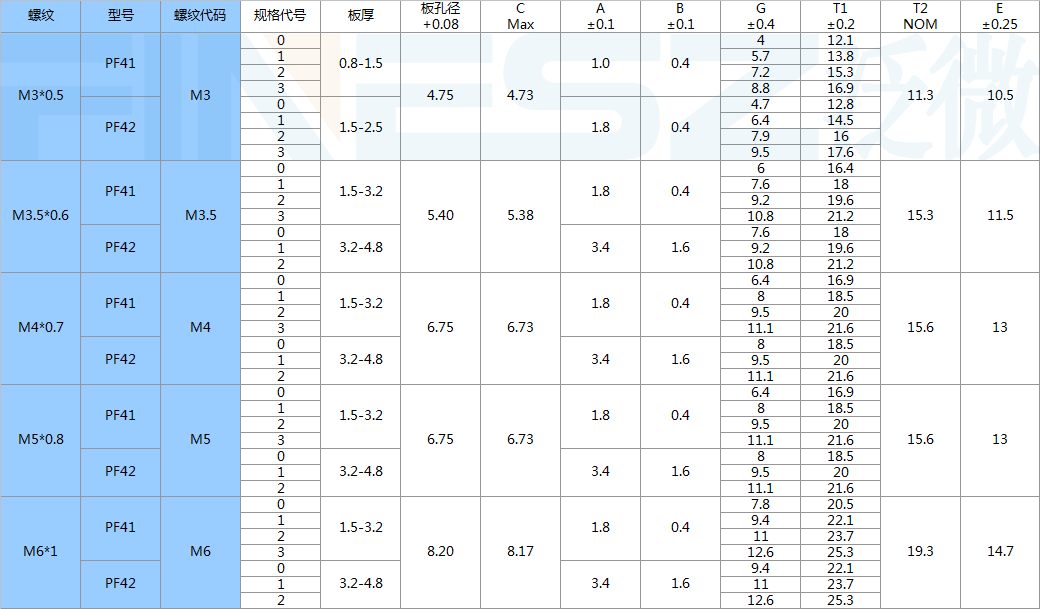

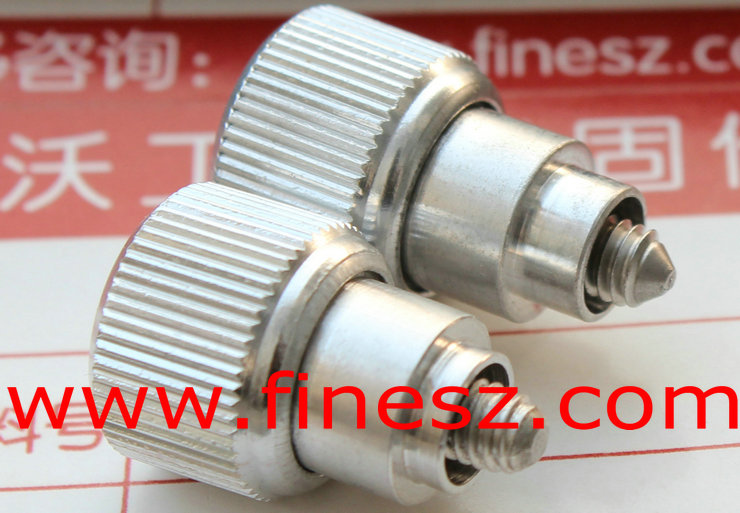

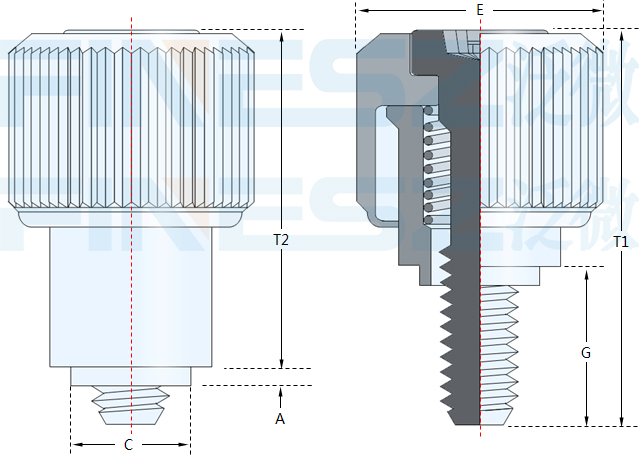

图纸： PF41 PF42螺钉的规格表(单位MM):
对板孔的要求：

部件名称	材质	牌号	表面
铝帽旋扭:	铝	6063	Natural/Black
涨铆圈	铝	6063	Natural/Black
螺丝：	不锈钢	304	Natural/Black
弹簧：	不锈钢	304	Natural

安装方式示意：
（通过特定的压机冲头使固定套的翻边扩口，从而固定于薄板。铆接好的螺钉具有较高的推出力） 压机冲头的图纸： 冲头尺寸设计方案（单位MM）：

螺纹	D1	D2
	+0.08	±0.05
M3	3.12	3.38
M4	5.13	5.33
M5	5.13	5.33
M6	6.48	6.71

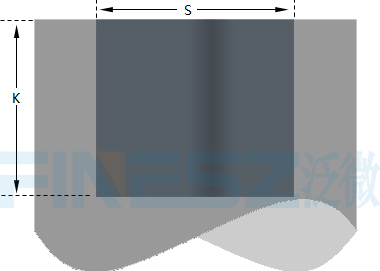

下模图纸：
下模尺寸设计方案（单位 MM):

螺纹	S	K
	±0.05	±0.03
M3	6.6	11.1
M4	9.9	13.5
M5	9.9	13.5
M6	12.2	15.2

PF41系列的安装力与安装后的推（拔）出力参考：

螺纹	拉装力(KN)	推（拔）出力 (N)
M3	1.1	360
M4	1.5	800
M5	1.5	800
M6	2	890
