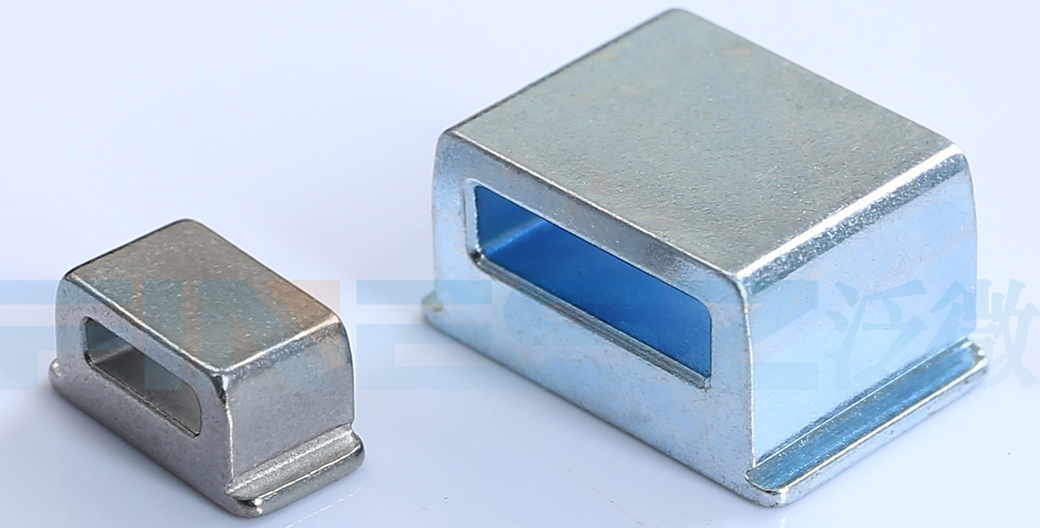

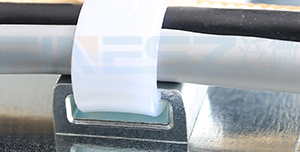

直角线扣，也称扎带固定座，通过压铆安装于箱体薄板形成一个永久性的金属连接点，通过扎带穿过线线扣中间的方孔，将电缆、数据线等线束固定(示例)
。这种线束整理方式相对于粘胶方式或螺钉方式而言更为整洁且可靠。直角线扣分为两种样式：
| 类型 | 外型 | 长度 代码 |
|
| 碳钢 | 不锈钢 | ||
| TD | TDS | 40 | 4 |
| TD | TDS | 60 | 6 |
| TD | TDS | 175 | 12 |

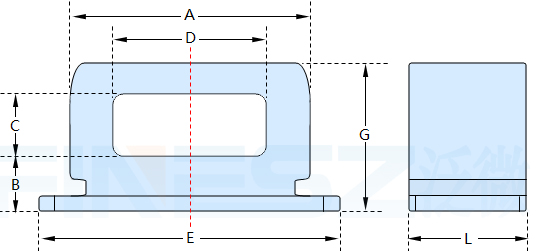

| 长度 L | 板厚 | 安装孔尺寸 +0.08，-0.03 |
A ±0.08 |
B ±0.15 |
C ±0.15 |
D ±0.15 |
E ±0.15 |
G ±0.15 |

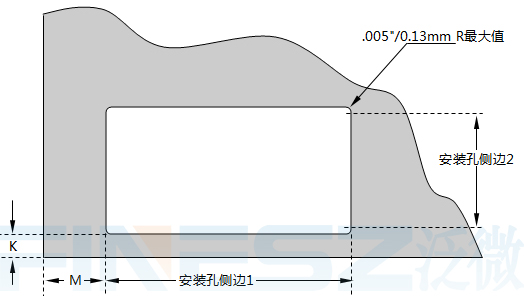

最小边距 K |
最小边距 M |
| ±0.08 | ||||||||||
| 3.07 | 1.02-1.27 | 6.35*3.18 | 6.25 | 1.4 | 1.65 | 4.06 | 7.82 | 3.81 | 1.02 | 3.73 |
| 4.67 | 1.02-1.78 | 7.93*4.75 | 7.82 | 1.91 | 1.65 | 5.21 | 9.4 | 4.57 | 1.02 | 4.98 |
| 9.42 | 1.02-3.18 | 12.7*9.53 | 12.6 | 3.3 | 2.4 | 9.14 | 14.28 | 7.24 | 1.02 | 6.65 |
| 类型 | 外型 | 长度 代码 |
|
| 碳钢 | 不锈钢 | ||
| TD | TDS | 40 | 4 |
| TD | TDS | 60 | 6 |
| TD | TDS | 175 | 12 |
| 长度L | 板厚 | 安装孔尺寸 +.002，-.001 |
A ±.003 |
B ±.006 |
C ±.006 |
D ±.006 |
E ±.006 |
G ±.006 |
最小边距 K |
最小边距 M |
| ±.003 | ||||||||||
| .121 | .040-.050 | .250*.125 | .246 | .055 | .065 | .160 | .308 | .150 | .040 | .147 |
| .184 | .040-.070 | .312*.187 | .308 | .075 | .065 | .205 | 370 | .180 | .040 | .196 |
| .371 | .040-.125 | .500*.375 | .496 | .130 | .095 | .360 | .562 | .285 | .040 | .262 |
| 规格 | 冷轧板 | 铝板5052-H34 | ||||||
| 安装力KN | 推出力N | 拉出力N | 侧向负荷 | 安装力KN | 推出力N | 拉出力N | 侧向负荷 | |
| 40-4 | 8 | 780 | 445 | 400 | 4.5 | 400 | 445 | 400 |
| 60-6 | 11 | 1160 | 712 | 445 | 6.7 | 620 | 712 | 445 |
| 175-12 | 17.7 | 1560 | 780 | 620 | 13.3 | 1040 | 780 | 620 |
