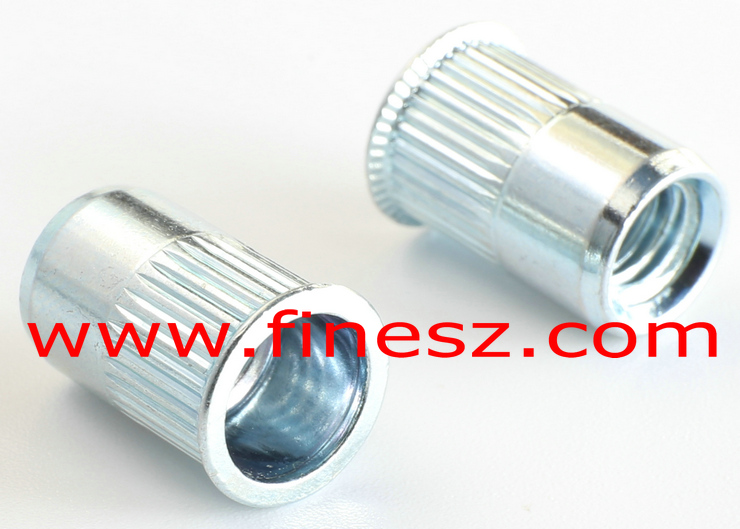

GB/T17880.3小沉头拉铆螺母示例（碳钢系列）
沉头拉铆螺母铆接于带有倒角的薄板孔内，安装好后其头平面与板面持平。
小沉头拉铆螺母，顾名思义其头部的外径与厚度都比（大）沉头拉铆螺母小。如果钣金因其本身比较薄，倒角亦做的小，只有使用小沉头拉铆螺母才能适配。
两款沉头铆螺母都可提供柱纹及光外圆无纹型式

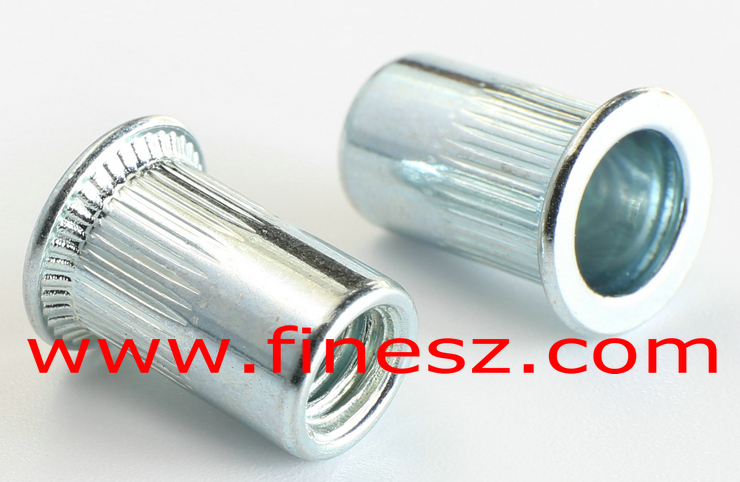

GB/T17880.2(大)沉头拉铆螺母示例（碳钢系列）
一般“大沉头”拉铆螺母直接称“沉头”拉铆螺母

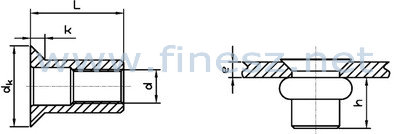

GB17880.2（大）沉头拉铆螺母标准
沉头铆螺母的标准规格明细：

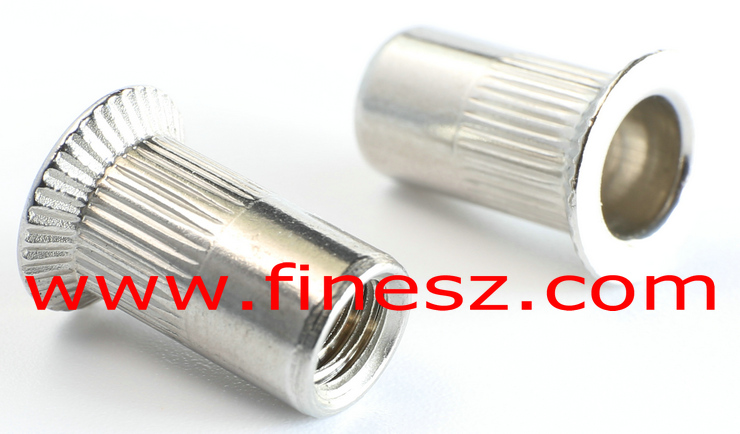

大沉头不锈钢GB17882.2S标准表：
| 螺纹 |
材质 |
规格 |
铆接厚度 |
铆后长度 |
安装孔 |
孔外径 |
头径 |
头厚 |
总长 |
| e |
h |
0.1 |
D |
dk |
k |
L |
| M4*0.7 |
不锈钢 |
M4*13 |
1.5-3.0 |
7.5 |
6.0 |
5.9 |
9.0 |
1.5 |
13.0 |
| M5*0.8 |
不锈钢 |
M5*13 |
1.5-3.5 |
7.8 |
7.0 |
6.9 |
10.0 |
1.5 |
13.0 |
| M6*1.0 |
不锈钢 |
M6*15 |
1.5-4.0 |
9.0 |
9.0 |
8.9 |
12.0 |
1.5 |
15.0 |
| M8*1.25 |
不锈钢 |
M8*18 |
2.0-4.5 |
12.0 |
11.0 |
10.9 |
14.0 |
1.5 |
18.0 |
| M10*1.5 |
不锈钢 |
M10*21 |
2.0-5.0 |
13.0 |
13.0 |
12.9 |
16.0 |
1.5 |
21.0 |
碳钢GB17880.2标准：
| 螺纹 |
材质 |
规格 |
铆接厚度 |
铆后长度 |
安装孔 |
孔外径 |
头径 |
头厚 |
总长 |
| e |
h |
+0.1 |
D |
dk |
K |
L |
| M3*0.5 |
碳钢 |
M3*9.5 |
1.5-3.0 |
6.0 |
5.0 |
5.0 |
8.0 |
1.5 |
9.5 |
| M4*0.7 |
碳钢 |
M4*12 |
1.5-3.0 |
6.5 |
6.0 |
5.9 |
9.0 |
1.5 |
12.0 |
| M5*0.8 |
碳钢 |
M5*13 |
1.5-3.5 |
7.5 |
7.0 |
6.9 |
10.0 |
1.5 |
13.0 |
| M6*1.0 |
碳钢 |
M6*15.5 |
1.5-4.0 |
9.0 |
9.0 |
8.9 |
12.0 |
1.5 |
15.5 |
| M8*1.25 |
碳钢 |
M8*18.5 |
2.0-4.5 |
11.0 |
11.0 |
10.9 |
16.0 |
1.5 |
18.5 |
| M10*1.5 |
碳钢 |
M10*21 |
2.0-5.0 |
13.0 |
13.0 |
12.9 |
14.0 |
1.5 |
21.0 |

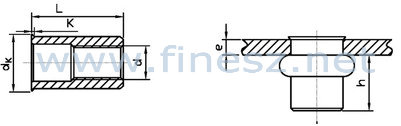

GB17880.3小沉头拉铆螺母标准
小沉头铆螺母的标准规格明细：

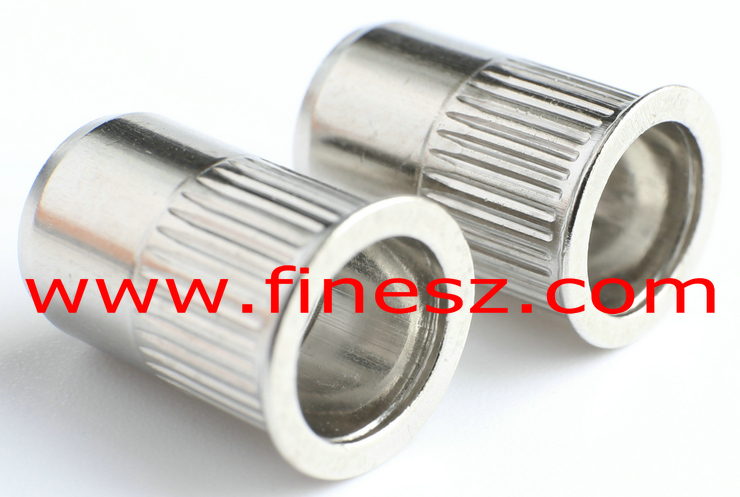

不锈钢小沉头GB17880.3标准：
| 螺纹 |
材质 |
规格 |
铆接厚度 |
铆后长度 |
安装孔 |
孔外径 |
头径 |
头厚 |
总长 |
| e |
h |
0.1 |
D |
dk |
K |
L |
| M4*0.7 |
不锈钢 |
M4*10 |
0.5-2.0 |
6.5 |
6.0 |
5.9 |
7.0 |
0.5 |
10.0 |
| M5*0.8 |
不锈钢 |
M5*12 |
0.5-2.0 |
7.2 |
7.0 |
6.9 |
8.0 |
0.5 |
12.0 |
| M6*1.0 |
不锈钢 |
M6*14 |
0.5-2.5 |
8.7 |
9.0 |
8.9 |
10.0 |
0.6 |
14.0 |
| M8*1.25 |
不锈钢 |
M8*17 |
1.0-3.0 |
10.5 |
11.0 |
10.9 |
12.0 |
0.6 |
17.0 |
| M10*1.5 |
不锈钢 |
M10*19 |
1.0-3.5 |
10.7 |
13.0 |
12.9 |
14.0 |
0.7 |
19.0 |
碳钢GB17880.3标准：
| 螺纹 |
材质 |
规格 |
铆接厚度 |
铆后长度 |
安装孔 |
孔外径 |
头径 |
头厚 |
总长 |
| e |
h |
0.1 |
D |
dk |
K |
L |
| M3*0.5 |
碳钢 |
M3*10 |
0.5-2.0 |
6.5 |
5.0 |
4.9 |
6.0 |
0.5 |
10.0 |
| M4*0.7 |
碳钢 |
M4*11 |
0.5-2.0 |
7.0 |
6.0 |
5.9 |
7.0 |
0.5 |
11.0 |
| M4*0.7 |
碳钢 |
M4*13 |
2.0-4.0 |
7.0 |
6.0 |
5.9 |
7.0 |
0.5 |
13.0 |
| M5*0.8 |
碳钢 |
M5*11.5 |
0.5-2.0 |
7.0 |
7.0 |
6.9 |
8.0 |
0.5 |
11.5 |
| M5*0.8 |
碳钢 |
M5*13.5 |
2.0-4.0 |
7.0 |
7.0 |
6.9 |
8.0 |
0.5 |
13.5 |
| M6*1.0 |
碳钢 |
M6*14 |
0.5-2.5 |
8.5 |
9.0 |
8.9 |
10.0 |
0.6 |
14.0 |
| M6*1.0 |
碳钢 |
M6*16 |
2.5-4.5 |
8.5 |
9.0 |
8.9 |
10.0 |
0.6 |
16.0 |
| M8*1.25 |
碳钢 |
M8*16.5 |
1.0-3.0 |
10.0 |
11.0 |
10.9 |
12.0 |
0.6 |
16.5 |
| M8*1.25 |
碳钢 |
M8*18.5 |
3.0-5.0 |
10.0 |
11.0 |
10.9 |
12.0 |
0.6 |
18.5 |
| M10*1.5 |
碳钢 |
M10*19.5 |
1.0-3.5 |
12.5 |
13.0 |
12.9 |
14.0 |
0.7 |
19.5 |
| M10*1.5 |
碳钢 |
M10*22 |
3.5-6.0 |
12.5 |
13.0 |
12.9 |
14.0 |
0.7 |
22.0 |
可供材质：碳钢，锈钢钢，铝
安装方式
沉头拉铆螺母的安装方式与平头铆螺母相同，左图为平头铆螺母的安装方式供参考
铆接板需预置倒角，拉铆安装完成后，铆螺母的头部与薄板持平
跟据不同的板厚选择沉头铆螺母或小沉头铆螺母
