涨铆螺母，一种翻边铆接工艺的薄板连接解决方案。通过压机扩张铆接口使之固定于带有倒角的薄板。适用于硬度过高的薄板或塑性变形能力较差的压铸件等。
一般在薄板上预先开好板孔，将涨铆螺母铆接口置于孔内，利用压铆机的带倒角的冲头将涨铆部分从内往外涨，从而使涨铆螺母与薄板紧密铆合。涨铆螺母一般不加硬，从而保证其韧性。
涨铆螺母的优点：能提供更高的拉拔力；对安装板材质硬度没有要求。并通过涨铆口的滚花工艺改善扭力性能。

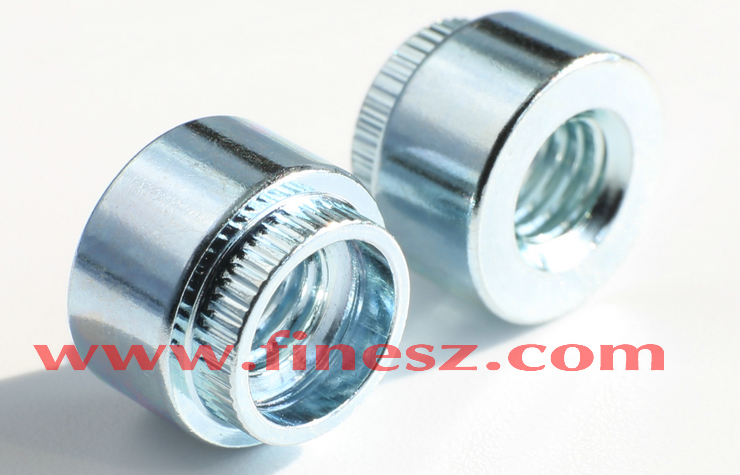

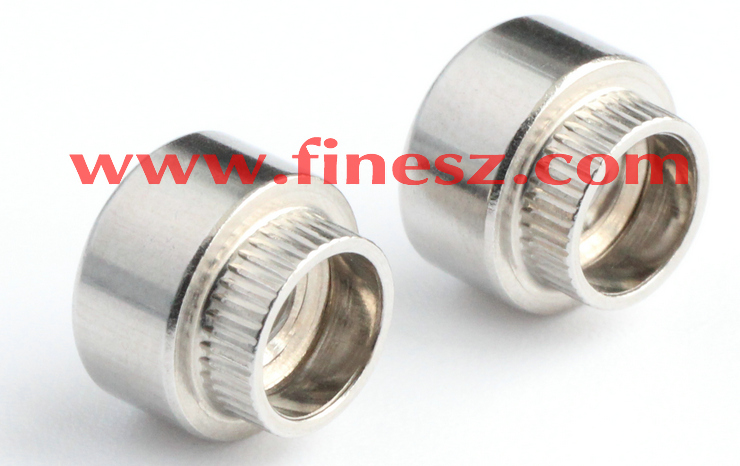

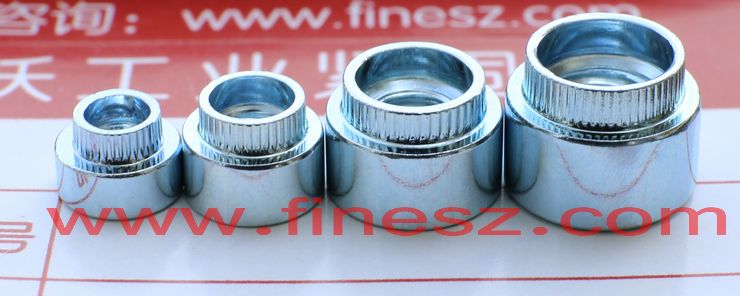

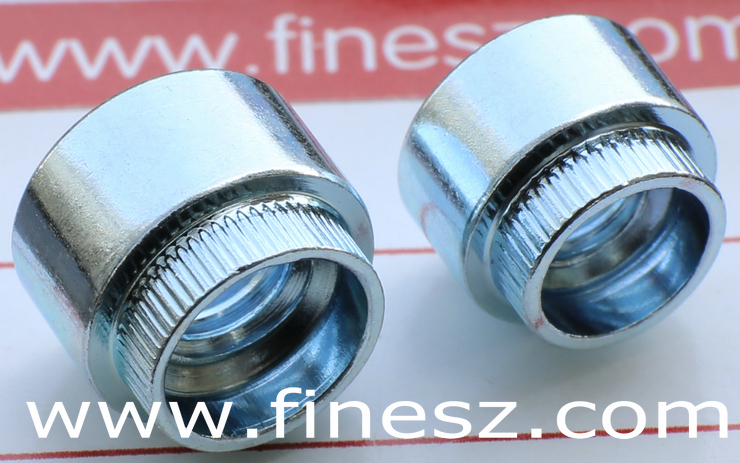

涨铆螺母的分类：外型特片分为圆形涨铆螺母Z型（碳钢）、ZS型（不锈钢）和六角形涨铆螺母NZ型（碳钢）、NZS型（不锈钢）。
应用：涨铆螺母的使用广泛，可用于汽车、电子电器、机械设备等领域。其中Z、ZS随着冷墩工艺日渐成熟应用更广泛。

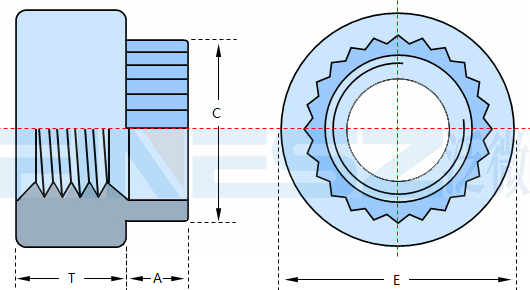

| 螺纹X螺距 | 型号TYPE | 螺纹代码 | 规格代号 | A | 最小板厚 | 板孔径 | C | E | T | |
| 碳钢型 | 不锈钢 | ±0.1 | +0.08 | Max | ±0.25 | ±0.25 | ||||
| M3X0.5 | Z | ZS | M3 | 1.0 | 1.0 | 1.0 | 5 | 4.98 | 7 | 3 |
| 1.2 | 1.2 | 1.2 | ||||||||
| 1.5 | 1.5 | 1.5 | ||||||||
| 1.7 | 1.7 | 1.7 | ||||||||
| 2 | 2 | 2 | ||||||||
| 2.2 | 2.2 | 2.2 | ||||||||
| 2.5 | 2.5 | 2.5 | ||||||||
| M4X0.7 | Z | ZS | M4 | 1.0 | 1.0 | 1.0 | 6 | 5.98 | 8 | 4 |
| 1.2 | 1.2 | 1.2 | ||||||||
| 1.5 | 1.5 | 1.5 | ||||||||
| 1.7 | 1.7 | 1.7 | ||||||||
| 2 | 2 | 2 | ||||||||
| 2.2 | 2.2 | 2.2 | ||||||||
| 2.5 | 2.5 | 2.5 | ||||||||
| 3 | 3 | 3 | ||||||||
| M5X0.8 | Z | ZS | M5 | 1.0 | 1.0 | 1.0 | 8 | 7.95 | 10 | 5 |
| 1.2 | 1.2 | 1.2 | ||||||||
| 1.5 | 1.5 | 1.5 | ||||||||
| 1.7 | 1.7 | 1.7 | ||||||||
| 2 | 2 | 2 | ||||||||
| 2.2 | 2.2 | 2.2 | ||||||||
| 2.5 | 2.5 | 2.5 | ||||||||
| 3 | 3 | 3 | ||||||||
| M6X1 | Z | ZS | M6 | 1.2 | 1.2 | 1.2 | 9 | 8.98 | 11 | 6 |
| 1.5 | 1.5 | 1.5 | ||||||||
| 1.7 | 1.7 | 1.7 | ||||||||
| 2 | 2 | 2 | ||||||||
| 2.5 | 2.5 | 2.5 | ||||||||
| 3 | 3 | 3 | ||||||||
| 3.5 | 3.5 | 3.5 | ||||||||
| M8X1.25 | Z | ZS | M8 | 1.5 | 1.5 | 1.5 | 11 | 10.98 | 13 | 6 |
| 2 | 2 | 2 | ||||||||
| 2 | 2 | 2 | ||||||||
| 3 | 3 | 3 | ||||||||

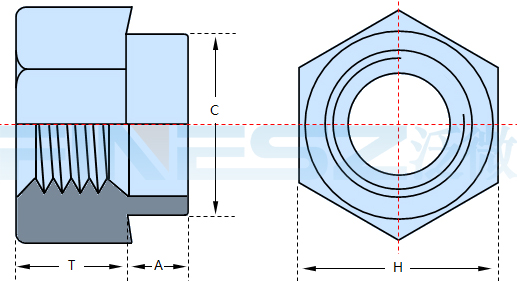

| 螺纹*螺距 | 型号TYPE | 螺纹代码 | 规格代号 | A | 最小板厚 | 板孔径 | C | H | T | |
| 碳钢 | 不锈钢 | ±0.1 | +0.08 | Max | ±0.25 | ±0.25 | ||||
| M3*0.5 | NZ | NZS | M3 | 1.5 | 1.5 | 1.5 | 5 | 4.98 | 6 | 3 |
| 2 | 2 | 2 | ||||||||
| M4*0.7 | NZ | NZS | M4 | 1.5 | 1.5 | 1.5 | 6 | 5.98 | 7 | 4 |
| 2 | 2 | 2 | ||||||||
| 3 | 3 | 3 | ||||||||
| M5*0.8 | NZ | NZS | M5 | 2 | 2 | 2 | 8 | 7.95 | 9 | 5 |
| 3 | 3 | 3 | ||||||||
| 4 | 4 | 4 | ||||||||
| M6*1 | NZ | NZS | M6 | 2 | 2 | 2 | 9 | 8.98 | 10 | 6 |
| 2.5 | 2.5 | 2.5 | ||||||||
| 3 | 3 | 3 | ||||||||
| 4 | 4 | 4 | ||||||||
| 5 | 5 | 5 | ||||||||
| 6 | 6 | 6 | ||||||||
| M8*1.25 | NZ | NZS | M8 | 3 | 3 | 3 | 11 | 10.98 | 12.7 | 6 |
| 4 | 4 | 4 | ||||||||
| 5 | 5 | 5 | ||||||||
| 6 | 6 | 6 | ||||||||
| 型号 | 规格 | 冷扎板 | 铝板 5052-H34 | ||
| 拉出力N | 破坏扭力① NM | 拉出力N | 破坏扭力① NM | ||
| Z | M3-1 | 400 | 1.4 | 280 | 0.9 |
| M4-1 | 490 | 2.9 | 300 | 2.3 | |
| M5-1 | 530 | 3.6 | 300 | 3 | |
| M6-1 | 1380 | 7.5 | 970 | 6.5 | |
| M8-1 | 1870 | 18.7 | 1570 | 13.6 | |
| NZ | M4-1 | 490 | 2.9 | 300 | 2.3 |
| M5-1 | 530 | 3.6 | 300 | 3 | |
| M6-1 | 1380 | 7.5 | 970 | 6.5 | |
| M8-1 | 1870 | 18.7 | 1570 | 13.6 | |
| M10-1 | 2020 | 36.2 | 1760 | 32.7 | |
| M12-1 | 3500 | 63.5 | 2100 | 60.5 | |
