弹簧螺钉PF30,PF31,PF32
与
PF11类的弹簧螺钉不同,PF30、PF31、PF32系列的弹簧螺钉结构简单，弹簧裸露于外面,这种形式的弹簧螺钉能够满足多种功能性与装饰性的需要，开一字槽并滚花的头部适合工具装配及手拧。设计较PF11而言更为紧凑合理。
螺纹规格：#4到#1/4,M3到M6.

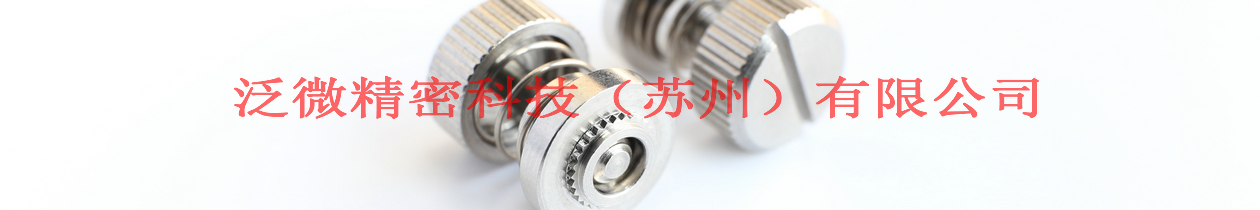

左侧的三组图（第四组图不算）分别展示了标准的PF(S)31系列的M3 M4 M5弹簧规格
左一的规格是PF31 M3，表面镀镍处理。

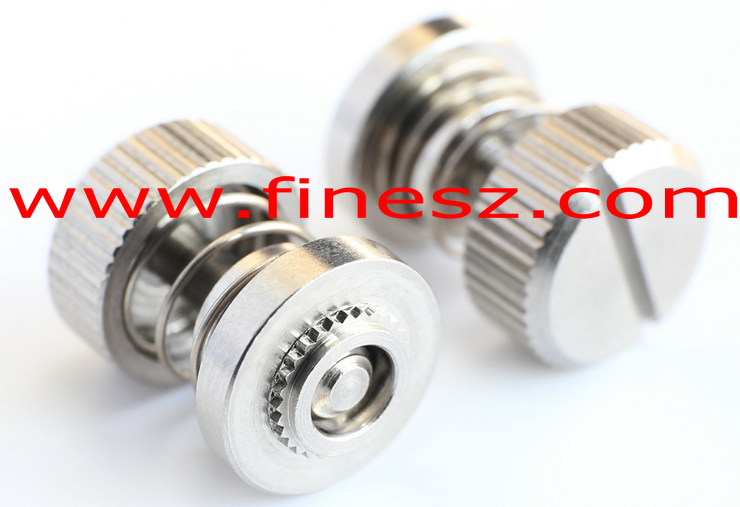

这是PF31系列弹簧螺的M4与M3的对比，立着的是M4，平放的是M3.
这一系列的弹簧螺钉由三部分组成：弹簧+头部带滚花头的螺钉+带花齿的压铆件。
事实上，头部带滚花的的螺钉甚至可以当作
手拧螺钉（这链接中我们这种型式的螺钉归纳为一种专用的螺钉系列）单独使用。
与其它系列面板弹簧螺钉一样，通过压铆或冲压的方式固定于薄板，适应板厚1.0以上，对应更小或较厚板厚的规格需订制。

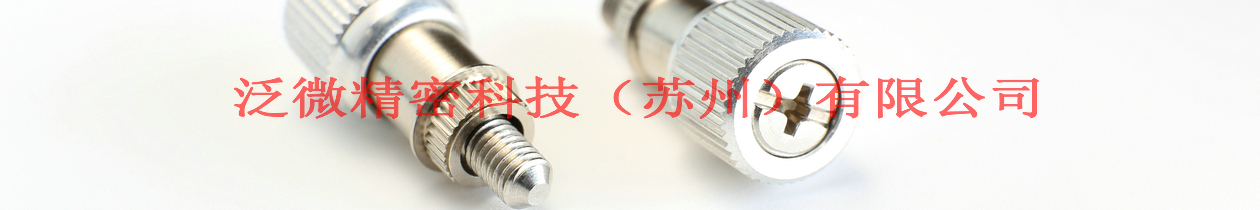

M5规格的弹簧螺钉PFS M5
这是一款全不锈钢系列的弹簧螺钉,不锈钢系列的弹簧螺钉我们称之为PFS,以示区别，下面的表格有详细归类
型号：PFS30,PFS31,PFS32
左图为PFS31 M5,材质SUS303，表面本色

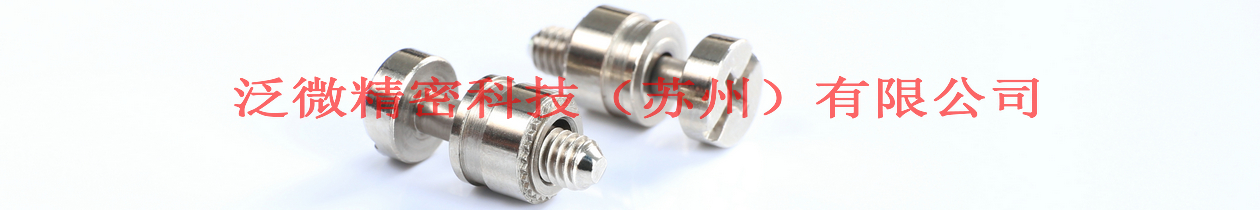

左为特殊的弹簧螺丝

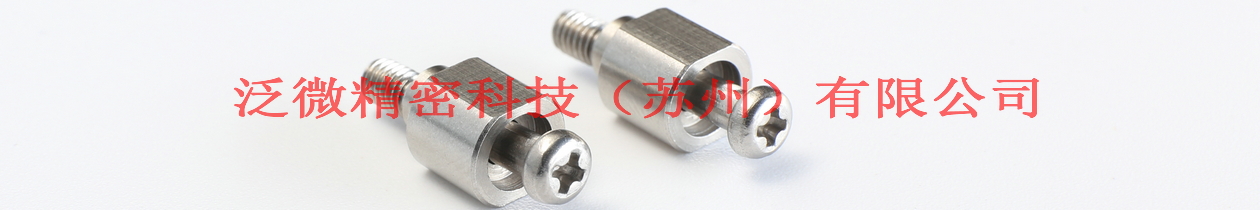

这不是典型意义上的PF3系列弹簧螺钉-它采用的不是压铆而是涨铆的完整预安装方式并在同等螺纹规格的基础上缩小了它的外径-是在标准弹簧螺丝基础上的一种拓展，这种方案仅供参考不建议客户采用，实际上我们还生产很种奇怪状的特殊面板螺钉，如果有兴趣可参考这个链接：
特殊弹簧螺钉
以下展示的是标准的PF30,PF31,PF32系列弹簧螺丝的安装示意及其规格表：
PF31 PF32弹簧螺钉的标准

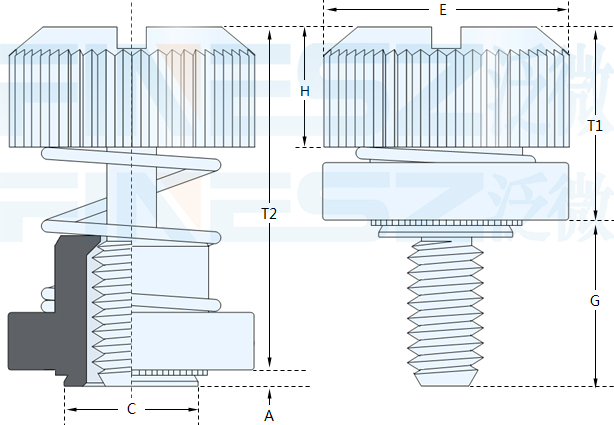

图纸：

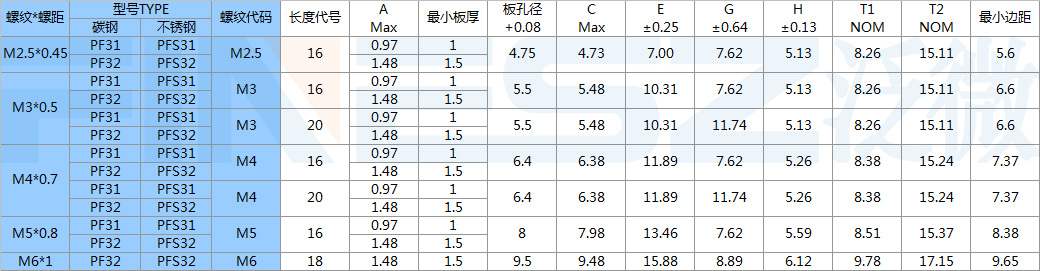

PF30/31/32系列弹簧螺的尺寸规格标准,单位MM：

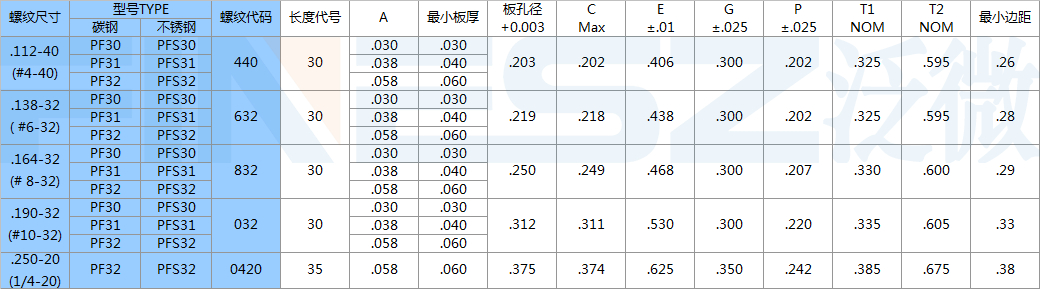

美制规格的弹簧螺钉标准规格明细表,单位inch：
PF31/32 PFS/S32弹簧螺丝部件材质
PF31 32 33弹簧螺钉的材质MATERAIL:
| 部件名称PART |
材质MATERAIL |
热处理 |
硬度 |
表面SURFACE |
| PF31 PF32 |
PFS31 PFS32 |
PF31 PF32 |
PFS31 PFS32 |
PF31 PF32 |
PFS31 PFS32 |
PF31 PF32 |
PFS31 PFS32 |
| KNOB旋扭螺丝 |
1215 |
SUS303 |
Natural |
Natural |
Natural |
Natural |
Nickel镀镍 |
Natural |
| 压铆定位圈 |
1215 |
SUS303 |
渗碳 |
Natural |
HV380-450 |
Natural |
Nickel镀镍 |
Natural |
| 弹簧 |
SUS304 |
SUS304 |
固熔 |
固熔 |
Natural |
Natural |
Natural |
Natural |
PF31 32弹簧螺钉安装方法
PF31/32系弹簧螺丝安装方式示意图视频:
PF30 PF31类弹簧螺钉的安装力推出力标准

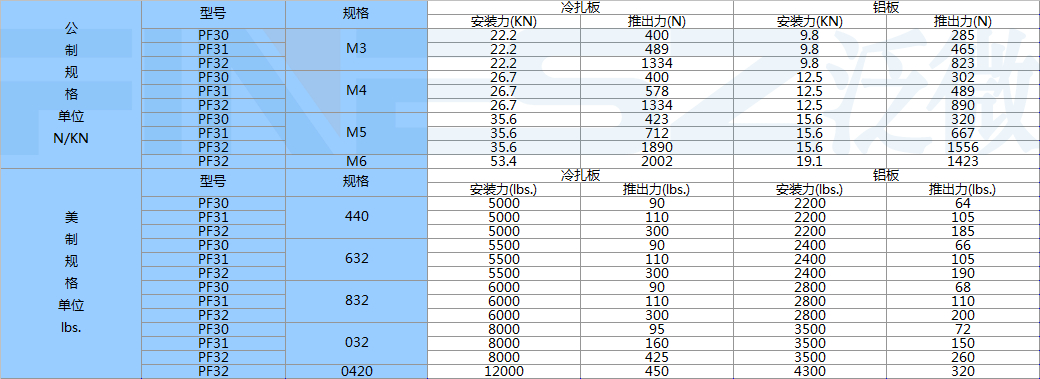

下附PF30 31 32系列弹簧螺钉的安装时的压铆机安装力设置标准，以及在安装完成后的推出力标准值：
弹簧螺针的安装工装的设计

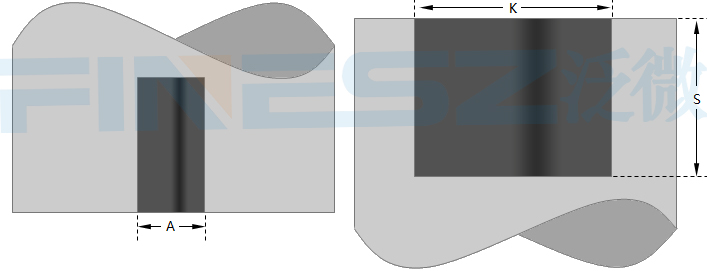

冲头与下模：
公
制
单
位
MM |
螺纹 |
下模工装底座尺寸 |
压机冲头尺寸 |
| S |
K |
A |
| Code |
±0.05 |
±0.05 |
| M3 |
7.49 |
10.69 |
5 |
| M4 |
7.87 |
12.29 |
6 |
| M5 |
7.87 |
13.87 |
7 |
| M6 |
9.27 |
16.26 |
8 |
英
制
美
制
单
位
INCH |
螺纹 |
工装底座尺寸 |
压机冲头尺寸 |
| S |
K |
E |
| Code |
±.002 |
±.002 |
| 440 |
.295 |
.421 |
.192 |
| 632 |
.295 |
.453 |
.218 |
| 832 |
.310 |
.484 |
.244 |
| 032 |
.310 |
.546 |
.270 |
| 0420 |
.365 |
.640 |
.330 |

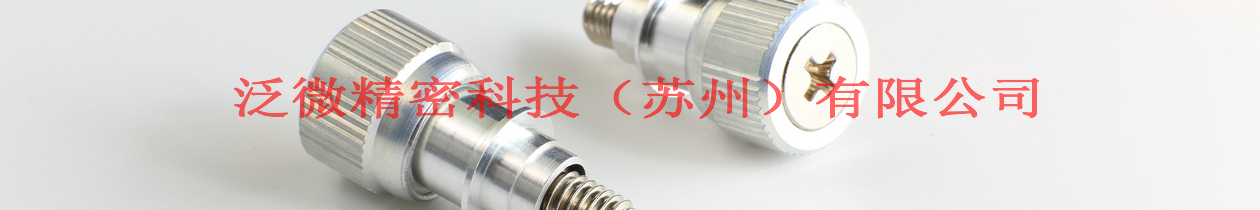

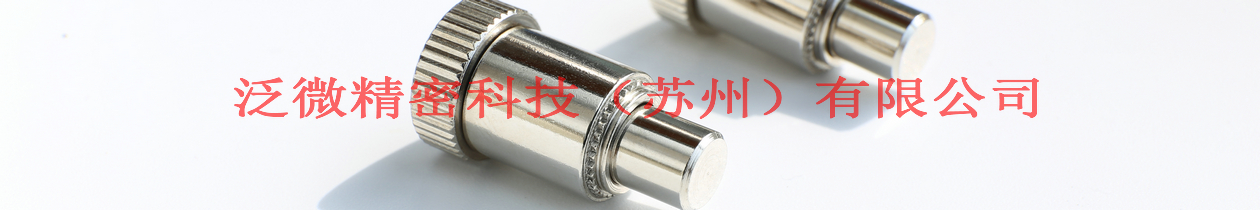

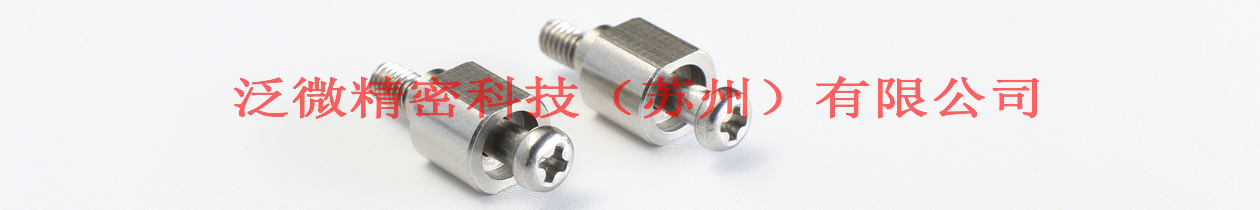

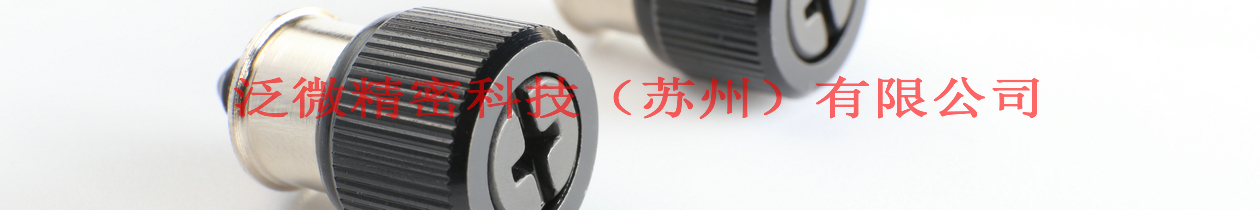

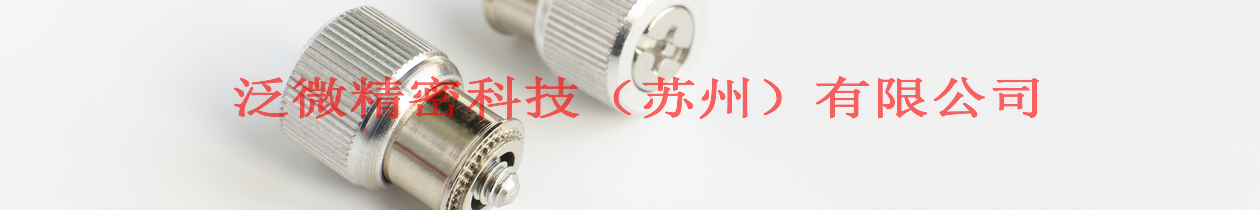

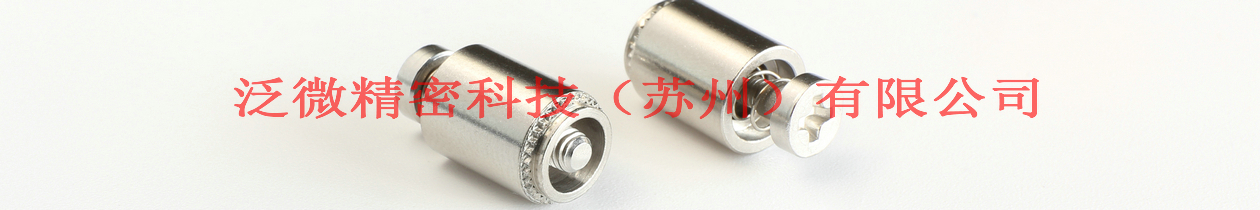

弹簧面板螺钉大图赏析
