具有接地功能的压铆螺柱。
型号
SOSG,SOAG |
名称
接地螺柱 |
英文名
Standoff Groundin |
相近型号 SOS,SOOS |
材料
不锈钢 铝 |
表面 本色 |
应用领域
PCB的装配、间隔、叠层 |
||

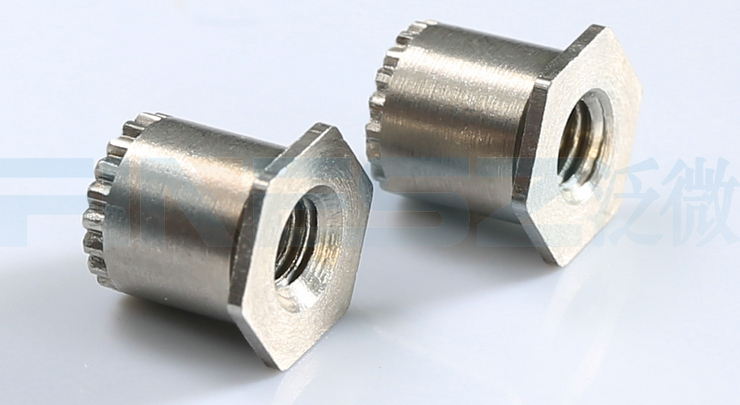

SOSG SOAG接地螺柱应用于PCB板,同时具有支撑、间隔和接地功能。SOSG SOAG螺柱的首先被压入薄板材料中，如金属板，通过螺丝与螺柱的内螺纹固定PCB板，可以在组件之间提供一定的间隔空间，螺柱尾端的环状凸齿在不需要星形垫圈的情况下与PCB电路箔有良好的接触，从而在PCB板上形成一个可靠的螺纹立柱和接地点，故称为接地螺柱。
SOSG的材质为不锈钢（一般是SUS303）,适用于硬度不大于HRB70的金属薄板或PCB板，SOAG螺柱由铝制成（一般是6061-T6)，适用于硬度不大于HRB50的薄板，常为PCB板。

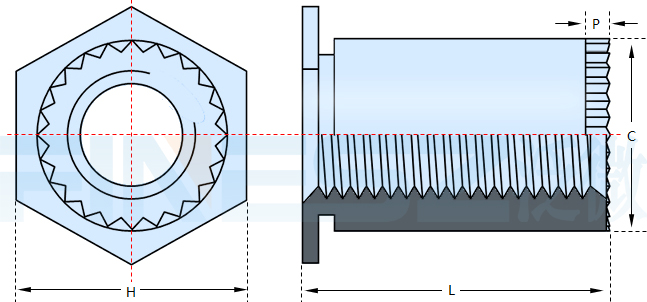

SOSG,SOAG公制规格表（单位:MM)
| 螺纹 | 型号TYPE | 螺纹 代码 |
|
| 不锈钢 | 铝 | ||
| M3*0.5 | SOSG | SOAG | 3.5M3 |
| 长度 "L" ±0.25 |
最小 板厚 |
板孔径 +0.08 |
C -0.13 |
H ±0.25 |
P | 最小 边距 |
|||||
| Nom | |||||||||||
| 3 | 4 | 6 | 8 | 10 | 12 | 1 | 5.4 | 5.39 | 6.4 | 0.76 | 6.8 |
SOSG,SOAG美制规格表（单位:英寸 inch)
| 螺纹 | 型号TYPE | 螺纹 代码 |
|
| 不锈钢 | 铝 | ||
| #4-40 | SOSG | SOAG | 6440 |
| #6-32 | SOSG | SOAG | 8632 |
| 长度码 "L" +0.002 -0.005; 实际长度=长度码L/32 | 最小 板厚 |
板孔径 | C | H | P Nom |
最小 边距 |
||||||
| .125 | .187 | .250 | .312 | .375 | .437 | .500 | ||||||
| 4 | 6 | 8 | 10 | 12 | 14 | 16 | .040 | .213 | .212 | .250 | .030 | .270 |
| 4 | 6 | 8 | 10 | 12 | 14 | 16 | .050 | .281 | .280 | .312 | .030 | .310 |
公制接地螺柱：
| 螺纹代码 | 测试板的材质与厚度 | 建议安装力 KN |
推出力 N |
扭出力 NM |
拔出力 N |
| 3.5M3 | 5052-H34 1.6mm | 7.6 | 1330 | 2.82 | 825 |
美制接地螺柱安装力与性能参考：
| 螺纹代码 | 测试板的材质与厚度 | 建议安装力 lbs. |
推出力 lbs. |
扭出力 in.lbs. |
拔出力 lbs. |
| 6440 | 5052-H34 .064" | 1700 | 300 | 25 | 186 |
| 8632 | 5052-H34 .064" | 1700 | 400 | 45 | 248 |
