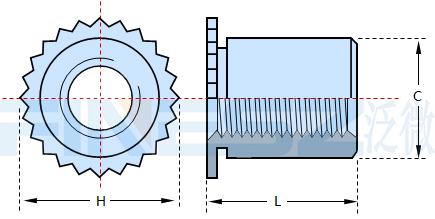

通孔型DSO DSOS压花螺母柱图纸：

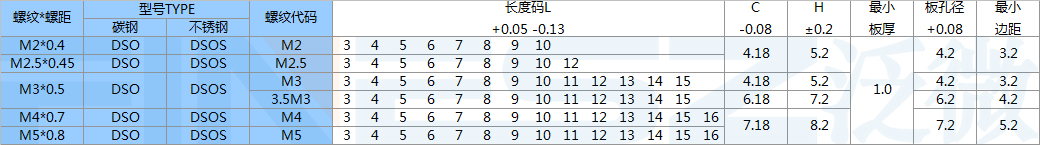

公制规格的压花螺母柱DSO规格尺寸表：MM
美制规格的DSO DSOS压花螺柱规格尺寸表：单位（英寸）

螺纹 尺寸	型号		螺纹 代码	长度码	最小 板厚	板孔径	C	H	L	最小 边距
	碳钢	不锈钢						NOM	+.002 -.005
	STEEL	SST				+.003	Max
.112-40 (#4-40)	DSO	DSOS	440	250	.037	.166	.165	.194	.250	.126
				275					.275

DSO类压花螺柱的压花头部呈圆形，对最小边距的尺寸要求小于六角头型的压铆螺柱，从上表可以看出，DSO类的压花螺柱的最小边距小于SO,BSO类六角压铆螺母柱的最小边距，以M3为例，DSO-M3最小边距3.2 ,而SO六角压螺柱最小边距为6.0MM

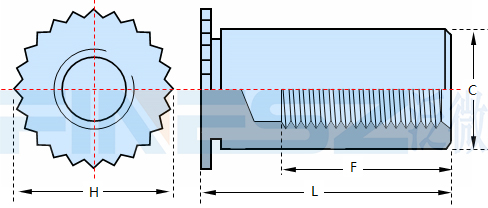

图纸：

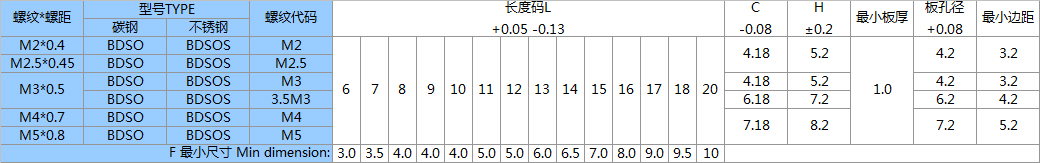

规格表：
DSO挤压螺柱安装示意图:

1.安装孔的直径必须与产品匹配。
2.不允许进行诸如去毛刺之类的二次加工。
3.按右图所示，将紧固件穿过安装孔并置于下模中。
4.在上模与下模平行的情况下，施加一定的挤压力，将螺柱安装到板材中，安装完毕后，螺柱头平面与安装板面齐平。
5,建议采用压铆机安装

系列	螺纹	紧固件原材料	表面处理标准	安装板的硬度
DSO	440/ M3	碳钢1215	镀锌/表面处理编码：ZI	洛氏B制硬度不大于80
DSOS	440/ M3	SUS303	钝化	洛氏B制硬度不大于80

化学成份：

产品类型	使用的材质	元素名称及化学成分(%)
		碳（C）	锰(Mn)	硅(Si)	磷(P)	硫(S)	镍(Ni)	钼(Mo)	铬(Cr)
DSO	1215	≤0.09	0.75-1.05	≤0.10	0.04-0.09	026-0.35
DSOS	SUS303	≤0.15	≤2.00	≤1.00	≤0.20	≤0.15	8.00-10.00	≤0.60	17.00～19.00

使用在板厚.040”的5052-H34铝板材时:

螺纹 编码	最大记录值紧固扭矩值配套螺丝 (in.lbs.)	安装力 (lbs.)	推出力 (lbs.)	扭出力 (in.lbs.)
440	3.8	1000	50	10

使用在板厚.040″的冷轧钢板材时

螺纹 编码	最大记录值紧固扭矩值配套螺丝 (in.lbs.)	安装力 (lbs.)	推出力 (lbs.)	扭出力 (in.lbs.)
440	3.8	1000	75	10

使用在板厚1mm的5052-H34铝板材时

螺纹 编码	最大记录值紧固扭矩值配套螺丝 (N.m)	安装力 (KN)	推出力 (N )	扭出力 (N.M)
M3	0.44	4.5	223	1.1

使用在板厚1mm的冷轧钢板材时

螺纹 编码	最大记录值紧固扭矩值配套螺丝 (N.m)	安装力 (KN)	推出力 (N)	扭出力 (N.M)
M3	0.44	5.5	334	1.1

一款DSO的光学全检示例：
