六角压铆螺母，不锈钢六角压铆螺母，BOB和BOBS的六角压铆螺母标准

六角压铆螺母，根据材质的不同其型号分为三种类型：

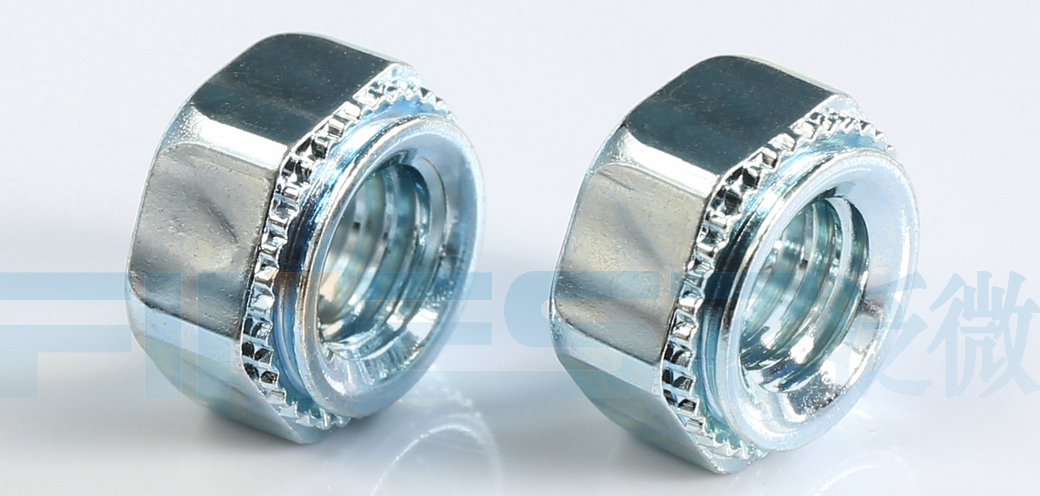

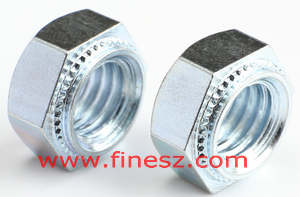

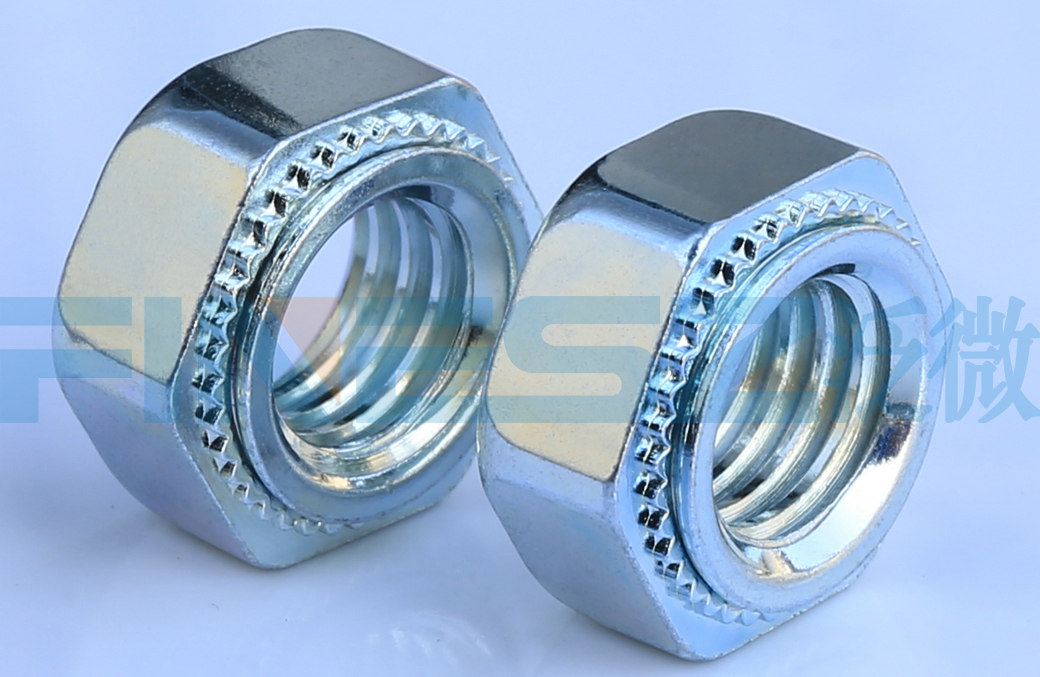

BOB：碳钢六角压铆螺母,材质默认为10B21，并热处理电镀

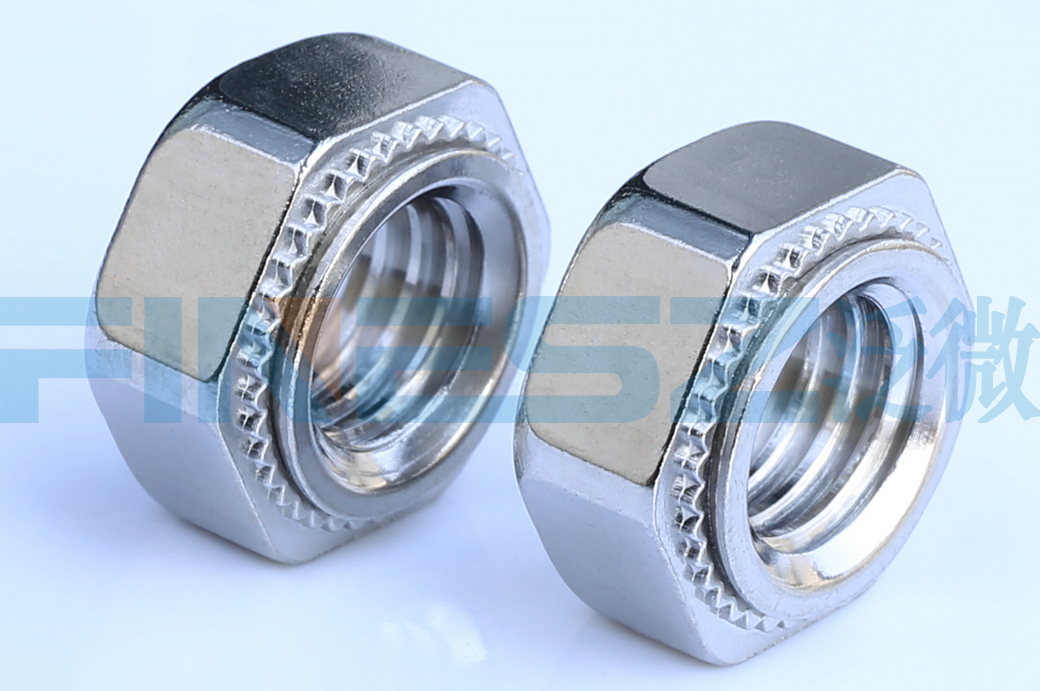

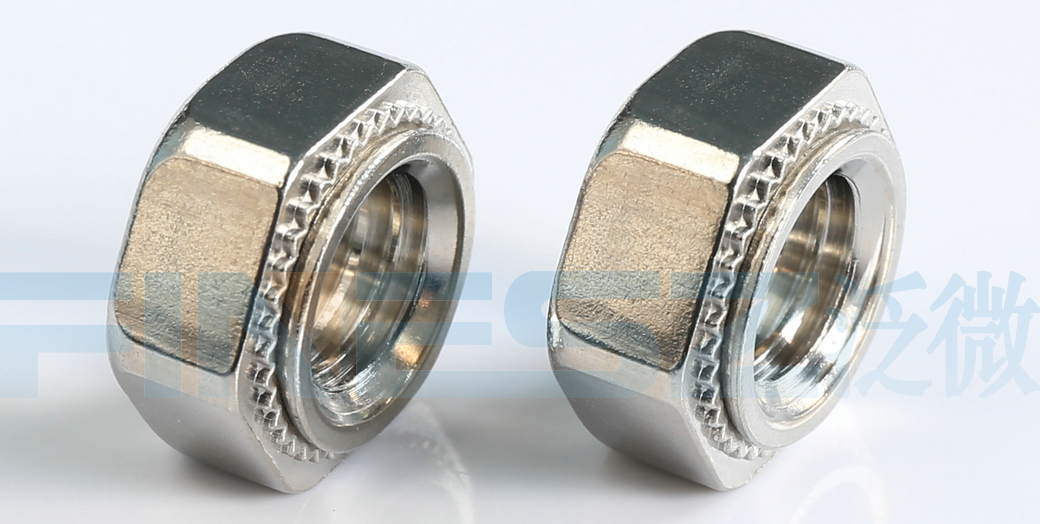

BOBS：不型钢六角压铆螺母，材质默认为SUS304并清洗钝化

BOB4:不锈铁六角压铆螺母，材质默认为SUS410，并真空淬火钝化。

应于用0.8mm,1.0mm,1.5mm三种不同厚度的薄板，规格由M3到M8。

表示方法示例：BOB M3-2 ZI,(材质碳钢螺纹M3 适用于第2种板厚即1.4MM 镀锌）

不同于S类圆形压铆螺母，BOB型螺母外部呈六角型，用途有两点：1，铆装于(很小的)冲压件后形成组合件，而螺母用于组合件的旋拧；2,铆接于金属板后，安装螺钉（如涂硬胶的螺丝、过盈配合的螺丝等）需要拖加于螺母的扭矩较大时，为了保护螺母与板的结合性不被破坏，可将螺母反向固定后再紧固螺钉(此时用套筒或其它治具固定螺母，而不是固定板）。

所有六角型压铆螺母工艺为冷墩，非标品或特殊规格视具体图规划工艺(可能采用车削工艺，相应其材质分别对应为1215渗碳电镀、SUS303清洗钝化、SUS416F淬火钝化）。

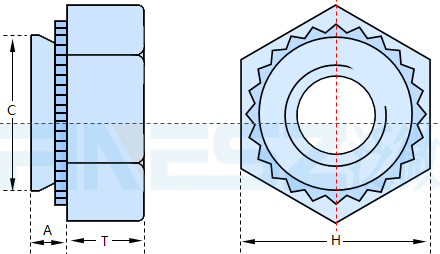

螺纹X螺距	型号TYPE			螺纹码	规格代号	A Max	最小板厚	板孔径 +0.08	C Max	H ±0.25	T ±0.1	最小边距
	碳钢	不锈钢	硬化不锈钢
M3X0.5	BOB	BOBS	BOB4	M3	0	0.8	0.8	4.25	4.22	5.5	2	4.8
					1	1.0	1.0
					2	1.35	1.4
M4X0.7	BOB	BOBS	BOB4	M4	0	0.8	0.8	5.4	5.38	7.0	2.2	6.9
					1	1.0	1.0
					2	1.35	1.4
M5X0.8	BOB	BOBS	BOB4	M5	0	0.8	0.8	6.4	6.38	8.0	3.0	7.1
					1	1.0	1.0
					2	1.35	1.4
M6X1	BOB	BOBS	BOB4	M6	1	1.15	1.2	8.75	8.72	10.0	4.1	8.6
					2	1.4	1.5
M8X1.25	BOB	BOBS	BOB4	M8	1	1.15	1.2	10.5	10.47	12.7	5.0	9.7
					2	1.4	1.5

螺纹X螺距	型号TYPE			螺纹码	规格代号	A Max	最小板厚	板孔径 +.003	C Max	H ±.01	T ±.005	最小边距
	碳钢	不锈钢	硬化不锈钢
.138-32 (#6-32)	BOB	BOBS	BOB4	632	1	.038	.040	.213	.212	.216	.09	.27
					2	.054	.056
.164-32 (#8-32)	BOB	BOBS	BOB4	832	0	.038	.040	.234	.233	.275	.09	.28
					1	.054	.056
.190-24 (#10-24)	BOB	BOBS	BOB4	024	0	.038	.040	.296	.295	.315	.12	.31
					1	.054	.056
.190-32 (#10-32)	BOB	BOBS	BOB4	032	0	.038	.040	.296	.295	.315	.12	.31
					1	.054	.056
.250-20 (1/4-20)	BOB	BOBS	BOB4	0420	1	.054	.056	.344	.343	.394	.17	.34
					2	.087	.091

产品类型	使用的材质	热处理	表面电镀	安装板硬度度
BOB	10B21	HRC30-38	默认蓝白锌	洛氏B制硬度不大于80
BOBS	SUS304不锈钢	无	按ASTMA380钝化	洛氏B制硬度不大于70
BOB4	SUS410不锈铁	无	按ASTMA380钝化	洛氏B制硬度不大于70

型号	使用材质	元素名称及化学成份(%)
型号	使用材质	碳(C)	锰(Mn)	硅(Si)	磷(P)	硫(S)	镍(Ni)	铬(Cr)	硼(B)
BOB	10B21	0.18～0.23	0.70～1.00	≤0.10	≤0.030	≤0.035			≥0.0005
BOBS	SUS304	≤0.08	≤2.00	≤1.00	≤0.045	≤0.03	8.00-11.00	17.00-19.00
BOB4	SUS410	≤0.15	≤1.00	≤0.60	≤0.030	≤0.028	≤0.60	11.50-14.50

产品类型	螺纹	规格代号	测试安装板的材质	安装力	推出力	扭出力
产品类型	螺纹	规格代号	测试安装板的材质	(kN)	(N)	(N•m)
BOB BOBS BOB4	M3	0	5052-H34铝材	6.7-8.9	280	0.9
		1			400	1.13
		2			750	1.47
		0	冷轧钢	11.2-15.6	470	1.47
		1			550	1.7
		2			1010	2.03
	M4	0	5052-H34铝材	11.2-13.4	300	2.37
		1			470	2.6
		2			970	4
		0	冷轧钢	18-27	490	2.95
		1			645	4
		2			1250	5.1
	M5	0	5052-H34铝材	11.2-15.6	300	3
		1			480	3.6
		2			845	5.7
		0	冷轧钢	18-38	530	3.6
		1			800	4.5
		2			1112	6.8
	M6	1	5052-H34铝材	18-32	750	7.9
		2	5052-H34铝材	18-32	970	10.2
		1	冷轧钢	27-36	900	13
		2	冷轧钢	27-36	1380	17
