带楔形齿的翻边铆压螺母,铆钉螺母。
型号
FR |
名称
翻边铆接螺母，铆压螺母，翻铆螺母 |
英文名
Flanging Rivet NUT |
相近型号 S,Z |
材料
10B21(8级用）
10B33（10级用） |
表面
锌镍合金、蓝白锌 |
等级
8级,10级 |
应用领域
汽车底盘、气囊、其它结构件等 |
|

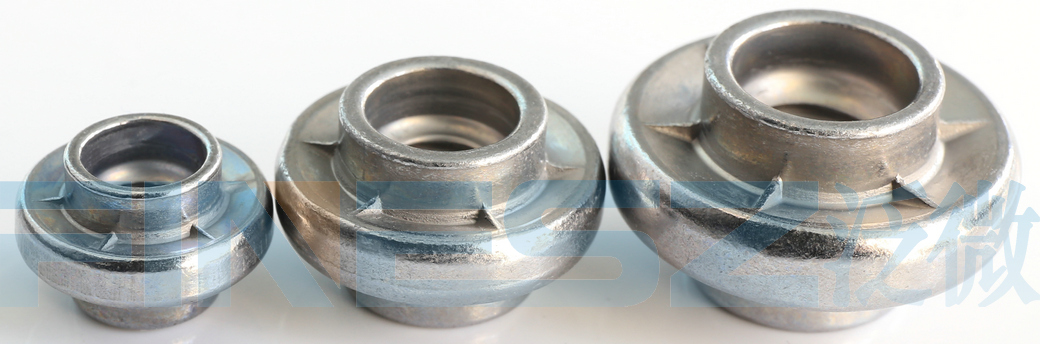

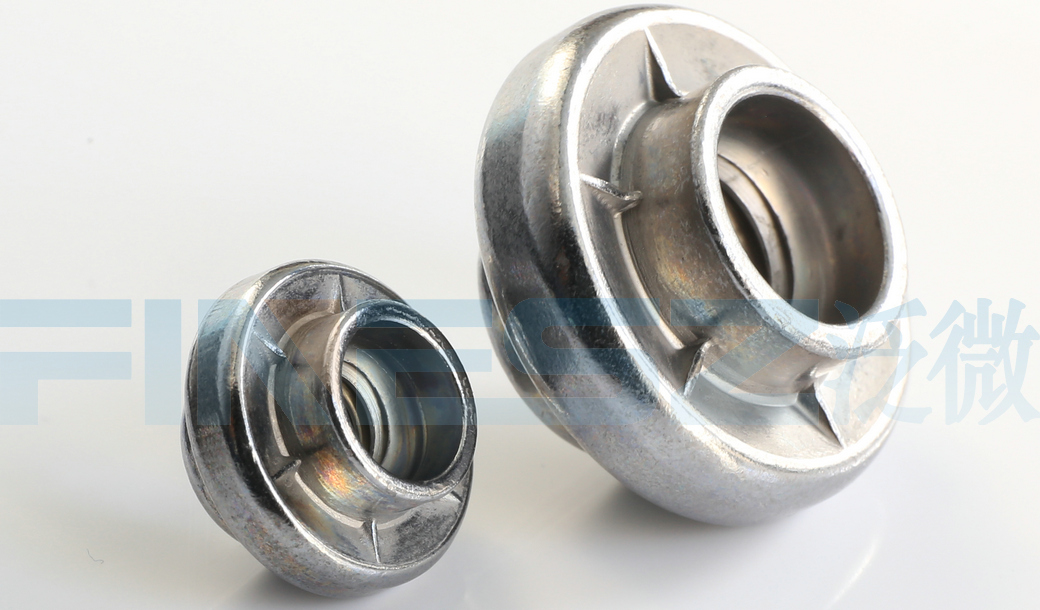

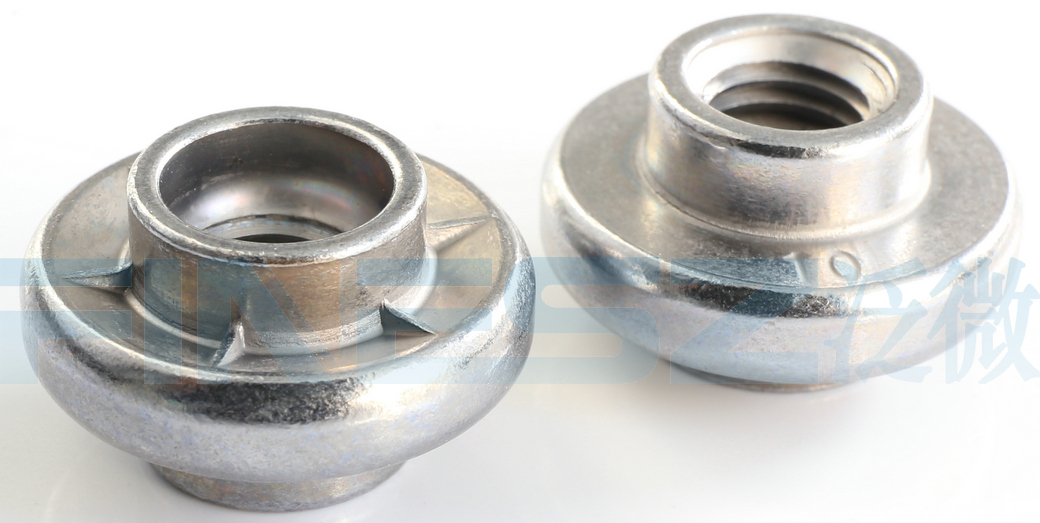

FR系列翻边铆压螺母结合了压铆与涨铆的功能，通过压机将涨铆口（C部位）挤压固定于板孔，薄板在受力作用下被挤压入螺母的凹槽同时6条楔形筋嵌入金属板，提供可靠的结合力。
相对于常规压铆螺母或涨铆螺母，FR翻铆螺母因其特殊的结构与铆接方式，更能适应振动、冲击负载或高轴向力的应用场景；而相对于焊接螺母而言，其安装后的形位公差更为精密。
FR系列翻边铆钉螺母因其高强度的特点，多应用于汽车结构件、底盘、安全气囊等。
材质：10B21（默认），10B33
级别：8级（默认）,10级
电镀：锌镍合金(默认），蓝白锌
规格：M6~M12

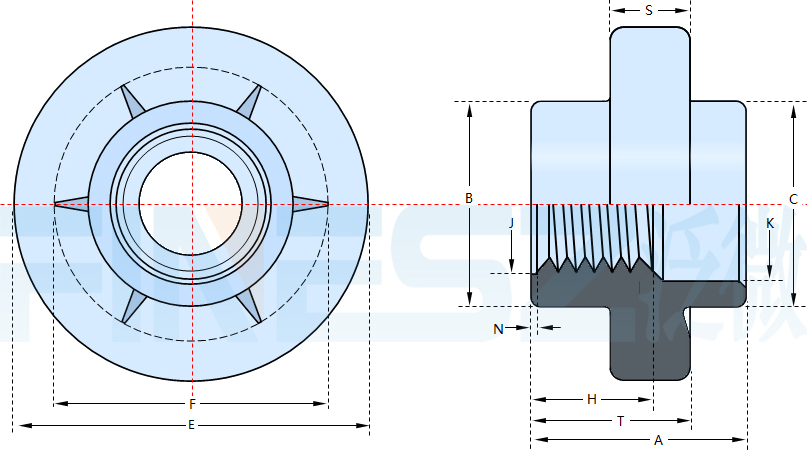

FR铆压螺母规格表（单位:MM)
| 螺纹*牙距 | 型号 TYPE |
螺纹 代号 |
C ±0.2 |
B ±0.2 |
S ±0.2 |
A ±0.4 |
T ±0.4 |
H Min |
E -0.5 |
F Max |
K ±0.2 |
J +0.5 |
N -0.3 |
| M6*1.0 | FR | M6 | 9.7 | 9.7 | 3.6 | 10.5 | 7.6 | 6 | 16.1 | 14.5 | 7.6 | 6.5 | 0.3 |
| M8*1.25 | FR | M8 | 12.8 | 12.8 | 4.5 | 12.5 | 9.1 | 7 | 21.1 | 19 | 9.7 | 8.5 | 0.3 |
| M10*1.5 | FR | M10 | 14.95 | 15 | 5.7 | 15.3 | 11.2 | 8 | 26.1 | 23 | 11.6 | 10.5 | 0.3 |
）：
