Tapered Heat-Set Inserts,一款外型为锥形结构的嵌件螺母，简称TH 。
TH嵌件适用于热熔或超声波方式植入塑胶。
TH嵌件适用于直孔型的塑胶预留孔。
TH螺母的外型结构由导向柱、倒棱、两条滚右斜压花、法兰面头部、四道凹槽组成。TH在SHK的外型结构上基础进行了改进升级，多了1~2道凹槽（SHK为不足3道槽），但压花方式由SHK的左右斜花简化为双右斜压花，这是因为TH的右段压花（下图纸中的靠右侧端压花）为了避让槽宽，技术性减小了压花宽度与压花方式，整体上而言，TH较SHK扭力上有所增加，拉出力有明显增加。
事实上，TH嵌件可以理解为FI与SHK的结合体，不仅在工程性能上有所提升，TH还不易溢胶，使得在安装效率上也明显提高。
材质方面，由于其结构加工的复杂性，TH嵌件目前仅提供铜材质的选项，即TH螺母材质默认为黄铜，首选项为C3604。
表示方式：TH-M3-2,TH：类型；M3:螺纹代号；2：长度代号
TH螺母的标准

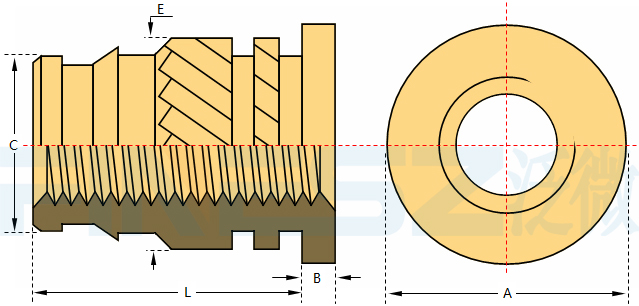

TH嵌件图纸：
TH热熔螺母规格表(公制部分 单位MM)：

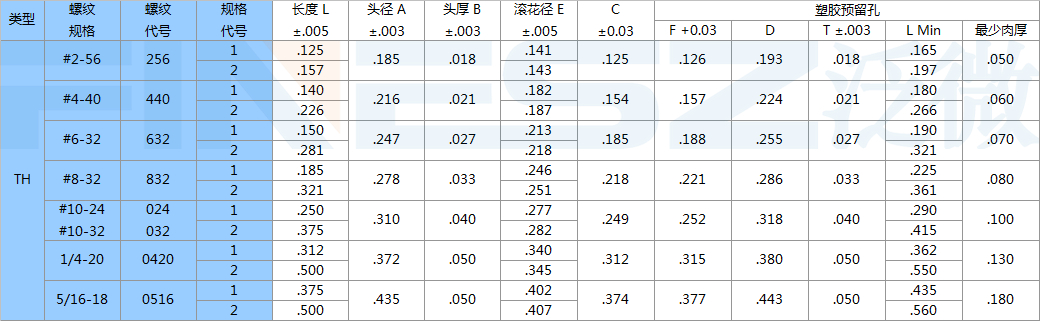

TH热熔螺母规格表(美制部分 单位inch)：

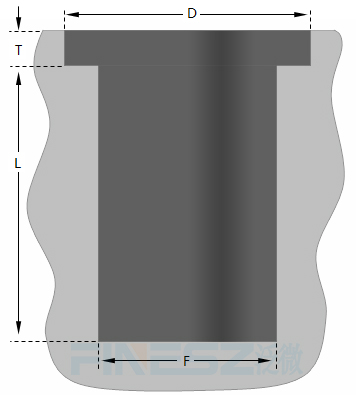

TH热熔螺母适配的塑料预留孔：
1，TH螺母的塑胶预留孔为T型直孔，T型台阶孔正好匹配螺母的法兰头部。TH螺母预留孔也可跟据需要设计为完全直孔，则螺母法兰头部外露于塑胶平面。
2，适用于热塑性塑料，如PA、PE、PP、ABS、PC等
TH热熔螺母标准PDF下载
TH热熔嵌件安装于塑胶的方法
可点击播放如下动画视频：
说明：
1，如上图所示，导向柱部位起到定位作用，预先通过人工或自动化装置将TH螺母导向柱置入直孔。有条件的情况下可将TH螺母进行预加热至合适温度再置入。
2，导热棒接触嵌件，使嵌件、塑胶孔壁温度升高软化并匀速压入。也可选择超声波替代电加热。
3，至嵌件与塑料表面持平即安装完成。
热熔于塑胶后测试性能

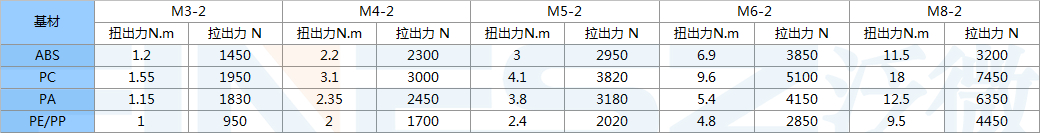

以下为部分公制规格TH螺母正确安装后的测试性能，美制规格亦可参考相近公制规格：
热熔螺母性能强烈依赖于热熔埋置的安装水平，不同塑料材质、不同安装方法都影响其拉出力与扭出力。以上参数供仅选型参考，最终工程性能需自行验证才能确立。
大图赏析
TH型热熔螺母示例：
