贴片螺母 SMTSO

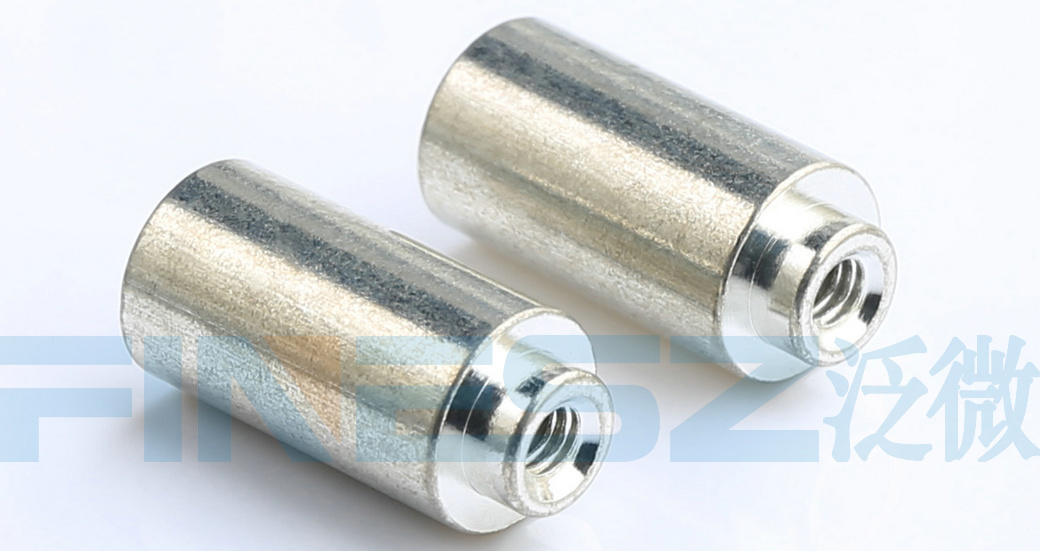

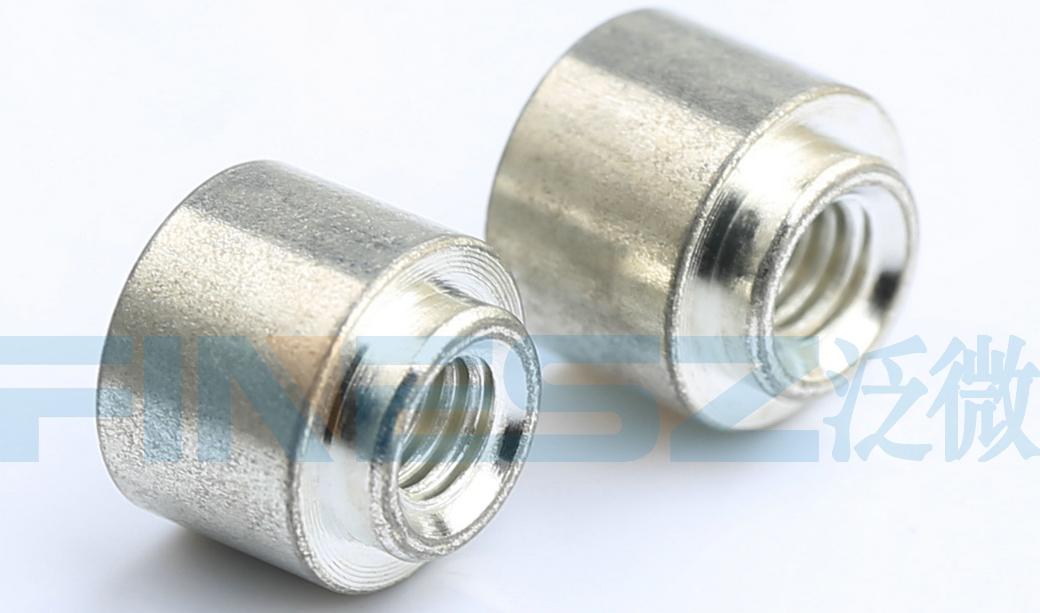

SMT贴片螺母在PCB生产中是一种常用的固定元件，由黄铜制成，表面一般镀锡，与螺钉配合，用来固定或连接其它零件于PCB板，其高效、稳定的性能使其在PCB行业中得到了广泛的应用。

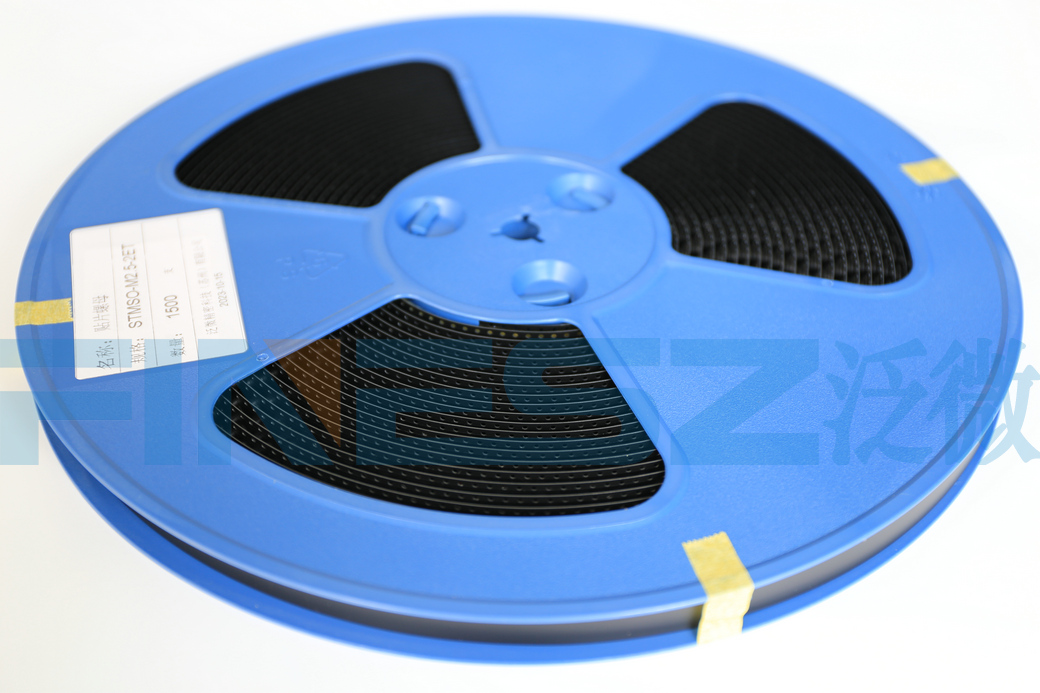

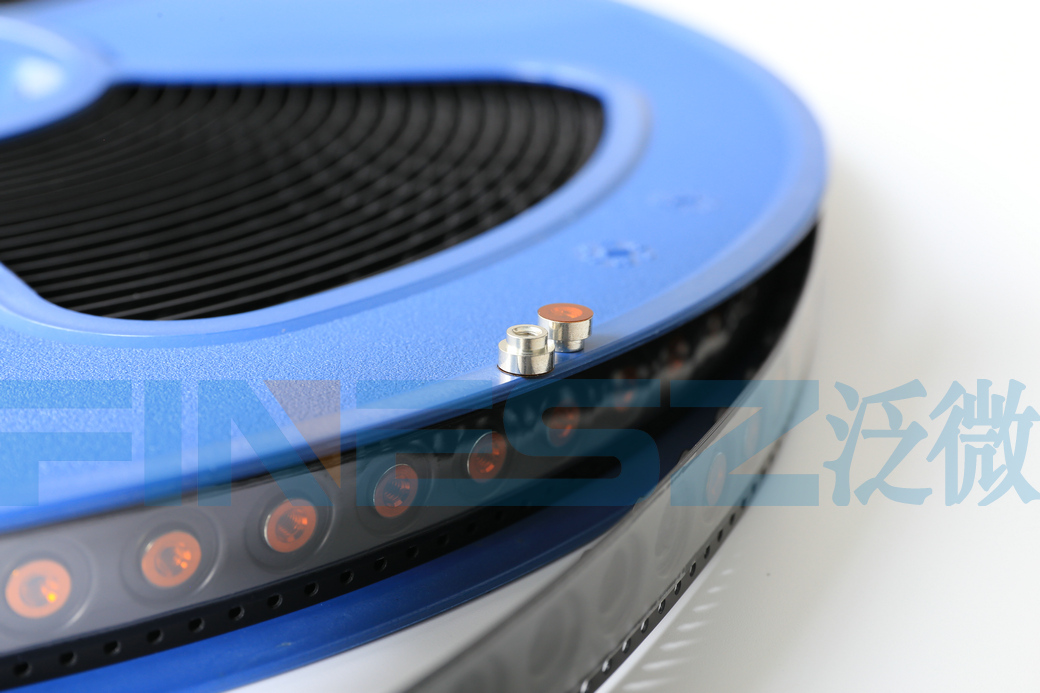

SMT贴片螺母的特点是其安装方式，它使用了表面贴装技术（Surface Mount Technology，简称SMT）。这种技术是一种将电子元器件直接贴装在电路板表面的装配技术。SMT贴片螺母在生产过程中，先通过贴片机将螺母精确地贴装在电路板预定的焊盘位置，然后通过回流焊将其固定在电路板上。取出麦拉片后即一个可供装配的完整螺母。当然，并非一定要采用贴片机安装，也可采用人工安装。

SMT贴片螺母具有体积小、重量轻、安装快速、生产效率高等优点，因此在现代电子设备中得到了广泛的应用。同时，由于其采用了表面贴装技术，所以SMT贴片螺母的安装精度高，连接稳定性好，能够有效提高电子设备的可靠性和耐用性。

中文名贴片螺母	类型 SMTSO	原材料铜
英文名 SMT nut	通用性 PCB电路板	加工性自动车
		应用领域电子、PCB...

SMTSO螺母的规格尺寸标准

图纸：

公制规格明细表（单位MM):

螺纹*牙距	无螺纹孔径 +0.1 -0.08	类型	规格代码	长度 L ±0.13								最小板厚	A Max	C Max	E ±0.13	孔径H +0.08	焊盘 D
M2*0.4	/	SMTSO	M2	1.5	2	3	4	5	6	8	10	1.53	1.53	3.6	5.56	3.73	6.2
M2.5*0.45	/	SMTSO	M25	1.5	2	3	4	5	6	8	10	1.53	1.53	4.09	5.56	4.22	6.2
M3*0.5	/	SMTSO	M3	1.5	2	3	4	5	6	8	10	1.53	1.53	4.09	5.56	4.22	6.2
M3.5*0.6	/	SMTSO	M35	1.5	2	3	4	5	6	8	10	1.53	1.53	5.28	7.14	5.41	7.77
M4*0.7	/	SMTSO	M4	1.5	2	3	4	5	6	8	10	1.53	1.53	6.22	8.74	6.35	9.37
/	3.2	SMTSO	3.2	1.5	2	3	4	5	6	8	10	1.53	1.53	4.09	5.56	4.22	6.2
/	3.6	SMTSO	3.6	1.5	2	3	4	5	6	8	10	1.53	1.53	5.28	7.14	5.41	7.77
/	4.2	SMTSO	4.2	1.5	2	3	4	5	6	8	10	1.53	1.53	6.22	8.74	6.35	9.37

美制规格明细表（单位英寸）：

螺纹规格	无螺纹孔径 +.004 -.003	类型	规格代码	长度 L ± .005 （实际长度inch=长度代码/32)				最小板厚	A Max	C Max	E ±.005	孔径H +.003	焊盘 D
				.062	.125	.250	.373
#2-56	/	SMTSO	256	2	4	8	12	.060	.060	.142	.219	.147	.244
#4-40	/	SMTSO	440	2	4	8	12	.060	.060	.161	.219	.166	.244
#6-32	/	SMTSO	632	2	4	8	12	.060	.060	.208	.281	.213	.306
#8-32	/	SMTSO	832	2	4	8	12	.060	.060	.245	.344	.250	.369
/	.116	SMTSO	116	2	4	8	12	.060	.060	.161	.219	.166	.244
/	.143	SMTSO	143	2	4	8	12	.060	.060	.208	.281	.213	.306
