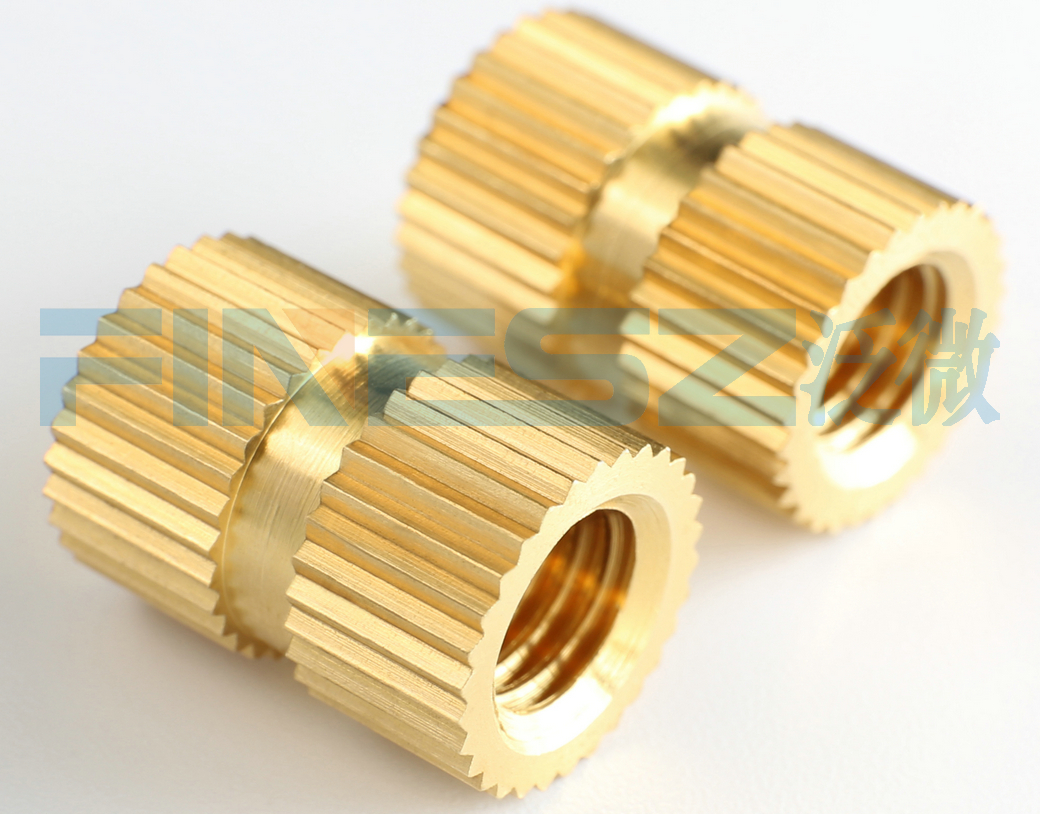

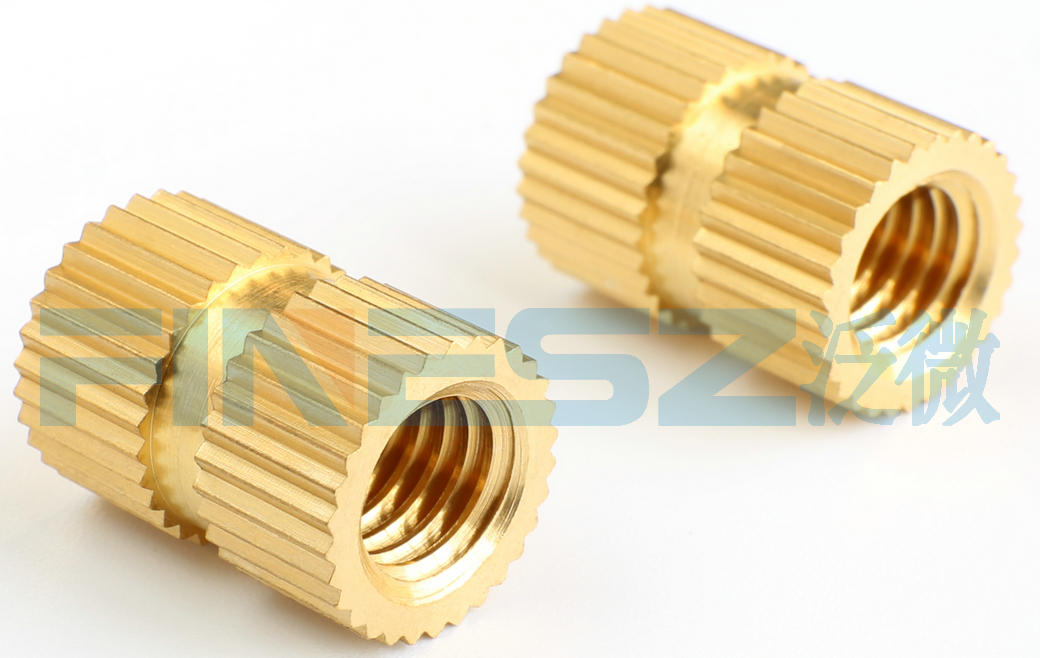

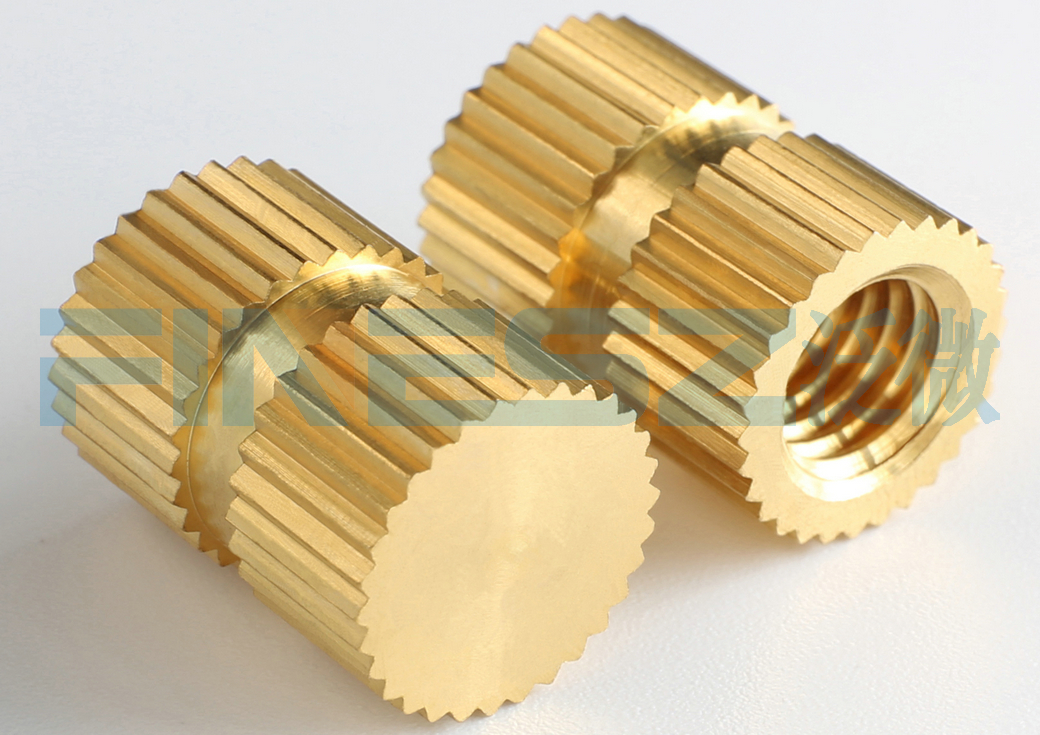

你好，请问按以往经验，配合这种嵌装铜螺母的螺丝，是不是也是应该用铜质的比较好，其他较硬材质的螺丝会不会拧坏铜螺母？谢谢！

@匿名 您好。配合的螺丝并不需要用铜螺丝。不锈钢螺丝、碳钢螺丝都是不错的选择。你说的“拧坏铜螺母”的风险——在实际破坏实验中，一般是螺母与塑胶的脱离先于铜螺母本身的破坏。所以更应关注的是螺母与塑胶的结合力。

螺母和塑胶的结合部位强度更弱

@匿名 您好。可以这么理解。

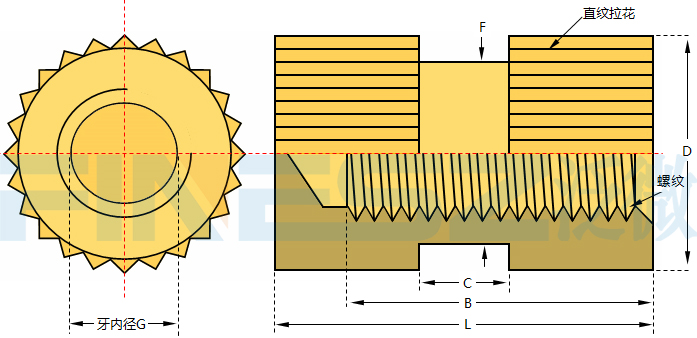

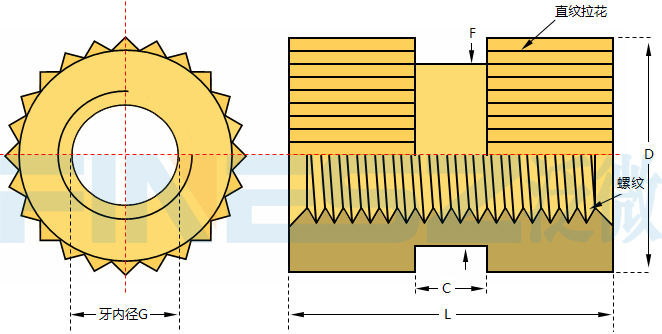

你好，请问这种直纹拉花的嵌件，表面花齿在行业中有‘齿深’这种定义么？

@匿名 你好。并没有行业协会或国标来定义直纹嵌件的齿深标准。具体齿深一般是以客户要求为准，如果客户没有要求则工厂自行定义。这是我公司的自定义标准你可以参考一下：https://www.finesz.com/blog/archives/1951

您好,请教下,为什么内径公差最小在0.05,为什么不能再小,是加工过程导致的累计公差吗

@求学者 你好。

采用模内注塑的嵌件螺母，在生产上尽量将孔径的公差带做的小一点；且用户的模具顶针的直径等于或略小于螺母孔径的下限值，以保证顶针能顺利穿过螺母且两者之间的间隙尽量小，目的是防止在注胶过程中发生螺母孔内溢胶。

但是螺母的孔径公差设计的越小，对于生产的难度越大、加工效率也越低。

为了取一个折中的平衡点，即不严重影响螺母的生产效率，也不导致用户注塑溢胶，以上表格的孔径公差是我们结实际情况总结出来的。

至于为什么最小是0.05，因为螺纹越小的，孔径公差相对也越好控制，所以M2的公差带是0.05，而M12是0.14。

而为什么不能更小？其实也可以更小，只是成本高单价不一样而已。

你好，请教下，这种嵌装螺母的注塑件肉厚留多少？

@赵大葱 你好。肉厚不小于嵌件公称直径的50%。例，M5的嵌装螺母，肉厚不低于2.5mm。较软的塑胶如PA PE等视性能需求适当增加。

加强型嵌装铜螺母，是否有参数表可供参考的？

@Young 您好。以下两种嵌装螺母是在GB809的基础上加强型请参考：

https://www.finesz.com/nb.php

https://www.finesz.com/gi.php

请教下，嵌件铜螺母使用时，螺丝扭力按什么标准来？

是啊，这个我找了很多资料都没有。

@小书童你好。目前没有这方面的国家标准或国际标准。

螺丝的扭力取决于四点：1,设计工程师的夹紧力或扭力目标；2,不超过螺丝本身的破坏扭矩的一定安全系数(一般为60%下同）；3,不超过嵌件与塑料连接的破坏扭矩的一定安全系数。4,不超过嵌件内螺纹的破坏扭矩的一定安全系数。

第1、2条几乎是显而易见的,略过(或移步这里看看 https://www.finesz.com/blog/archives/2699#comment-4670 )；而在“一般情况下”嵌件与塑料的连接遭到破坏之前，嵌件内螺纹的破坏通常不会发生，因此第3条对安全的影响大于第4条。故仅说第3条，即嵌件与塑胶连接的破坏扭矩。

塑胶材料、添加剂的不同、塑料件结构，嵌件的外径与长度与样式...等要素的变化，难以提供GB809嵌件的扭力标准或性能数据。但不防在此处提供一些常规材料，常用规格的历史性数据，算是作为一个参考指南吧:

1，前置条件：塑胶材质ABS；置入方式为模内注塑 无开裂 无间隙 熔接良好；塑胶壁有足够的厚度支撑；嵌件尺寸为GB809标准 材质为铜C3604且其齿数、齿形结构不应明显低于本页及本页链接中所规定的标准；室温20℃左右。

2，参考样本：

-----------------

拉出力（N):

M3*5: 1500

M4*6: 2250

M5*8: 3600

M6*10: 4500

M8*12: 7000

-----------------

扭出力（N*M）:

M3*5: 2.7

M4*6: 3.9

M5*8: 6.7

M6*10: 13.5

M8*12: 20.5

你好，请问这种嵌装铜螺母，口部倒角有标准要求吗？另外口部缺牙是正常现象吗？是正常现象的话，最多允许缺多少圈呢？

@小猪 你好。

内螺纹两端一般建议C0.2*45（基于公称直径。如M5倒角后与端面相切的圆直径5.4mm）；如为盲孔，亦为C0.2*45。大规格适当加大但不建议超过C0.3*45。注：这并不同于国标GB/T3。

有些用户（这里指的是注塑厂）为了防止溢胶，期望尽可能的加大（螺母端面与模具的）接触贴合面积，往往要求供应商（这里指的是做螺母的厂）将两端倒角做的非常、非常小，甚至几乎为0；但倒角过小，有时又导致螺母不能与模具完全贴合（比如顶针根部有R角或未清根），反而引起溢胶；过小的倒角给嵌件制造商带来生产困扰（不好控制毛刺），当然在将来装配螺钉的过程中也会带来一定困扰（不好对牙）。

倒角太大当然也不可行，如上所述，会导致螺母端面与模具贴合面积减少引起溢胶；另 过大的倒角减少了有效螺纹长度，增加螺钉脱落的风险。

你说的口部缺牙是什么意思？正常允许缺多少圈是什么意思？没看懂。
