PIN针，插针，插芯，连接器插针

PIN针,插针是一种用于连接电子设备或电路板之间的导电元件，一端为是插入式的设计，可以方便地插入到对应的插槽或接口中，可以实现电路板之间的连接和通信，保证设备的正常运行。

PIN插针应用广泛，各种电子元件、连接器、变压器电感、电子开关、模块化电源、新能源、航空航天配件、医疗设备等产品都将通过pin插针来引导。插针在电子设备制造、连接器、PCB中演着重要的角色，是电气和电子系统设计和组装中的重要部件。

连接器用的插针的形状和尺寸也会根据连接器的设计和要求进行选择，以确保插针能够正确插入连接器的插孔并实现稳定的连接。

插针使用的材质：黄铜C3604 H59 H62 磷青铜（C54400）等

插针的表面处理：镀金、亮锡、镀雾锡、镀银等

PIN插针生产范围：不限。（目前自动料机的送料范围最小至直径0.5mm棒料）

插针的质量和稳定性对设备的性能和可靠性至关重要。作为一家走心机与自动车工厂，我们拥有先进的生产设备和技术团队，可以根据客户的需求定制各种规格和型号的插针PIN针产品。我们致力于提供高质量、可靠性强的产品，提供专业的服务和解决方案，满足客户的各种连接需求。

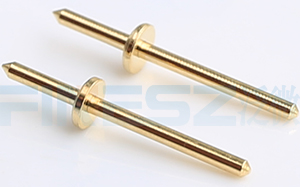

十字PIN针，铜材质，表面镀金。最简易的PIN针之一。

通常用于PCB焊板端子定位，并提供电子设备之间的连接，使电路板能够传输电信号和电力信号。十字PIN针通常具有可靠的连接性能，能够承受一定的电流和电压，确保设备之间的稳定连接和正常工作。在电子设备制造中，十字PIN针是一种常用的连接器类型。

泛微精密具有较高的生产优势、品控水平，以及一定成本优势。

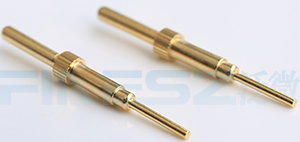

滚花插针。

滚花锸针是连接器插针的一种常见形式。利于安装过程的中手持方便性。

插针插芯在电子设备的设计和功能实现中起着关键作用。它们的高度标准化和广泛可用性使得电子设备的设计、制造和维修变得更加高效和简便。随着技术的不断进步，连接器的设计也在不断地演化，以满足日益增长的性能要求和应用需求

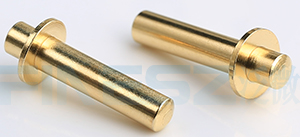

插针、十字铜针

连接器用的插针插孔是电子工程中不可或缺的基本组件，它们在电路板（PCB）上或是在设备间传输电流或信号中扮演着至关重要的角色。插针（male connectors）和插孔（female connectors）的设计初衷是为了确保电子设备之间能够安全、可靠且方便地连接与断开

插针通常指的是突出的、能够插入另一部分的导电部件，而插孔则是相对应的、用于接纳插针的部分。这种设计允许电子设备或其组件之间的连接既紧密又可逆，即可以在不损害设备的情况下进行多次连接与断开。

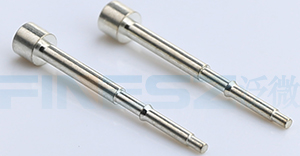

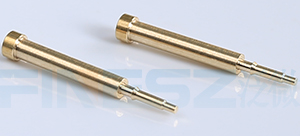

连接器插针，PIN针

材质：铜C3604(本色待电镀）

尺寸D2*14

可跟据用户图纸订制生产。

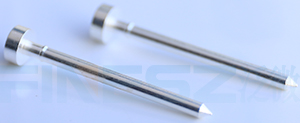

镀银的插针

镀银的插针

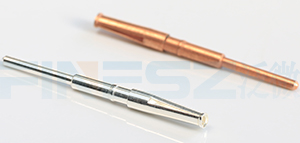

连接器PIN针，连接器插针，多台阶、倒棱、镀锡。

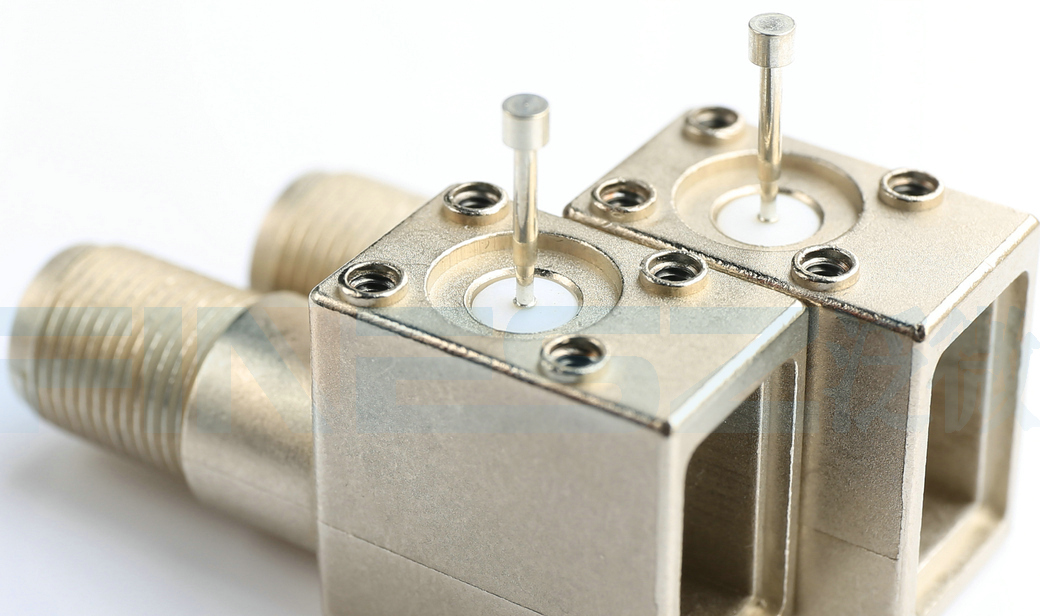

插入绝缘子后装配于连接器（下附图）。

插针、插芯大多采用导电性能良好的铜棒或弹性铜棒机加工而成，表面采用镀金镀银或镀锡达到接触电阻小及防腐蚀的目的。 常使用用的牌号：C3604、C3602、H59、Hpb59-1、Hpb59-3、H62、H65、H68、H70、H80、C5400、C2700、C2680、C5210、C5191、C51000、Qbe2.0、C1100等。使用的原料能常为2.5米长的棒料。

其中 H59系列、C3604价格适中；强度、硬度高塑性良好，在热态下仍能很好的承受压力加工，耐腐蚀性一般，是制造插针的首选材料。

H62黄铜平均含铜量为62%，有良好的力学性能，热态下塑性好，冷态下塑性也可以。切削性好，易焊接，可用于承受较大载荷（相对于H59系列、 C3604而言）。同理H65 H68 H70...等高铜含量铜棒亦可用于插针插孔类零件。

C54400磷青铜含Pb，具有较好的切削性和冷加工性,易于焊接和钎焊。也常用于制造插针插孔。C2700、C2670、C1100等材料同理。

镀层不仅可以保护接插针的耐久性和抗磨损能力，它还能从电气性能方面帮助建立和维持稳定的阻抗性。 常见用的镀层有：

镀锡。一般是镍底锡层。经过镀锡的PIN针插芯具有较好的焊接性和导电性能。

镀金。利用金良好的导电性能，减小电阻，提高导电率，同时具有高级的外观。

镀银。同上。

镀镍。因成本较低。也常应用于插针插孔零件。
