标准
GB/T96.1-2002.pdf |
名称

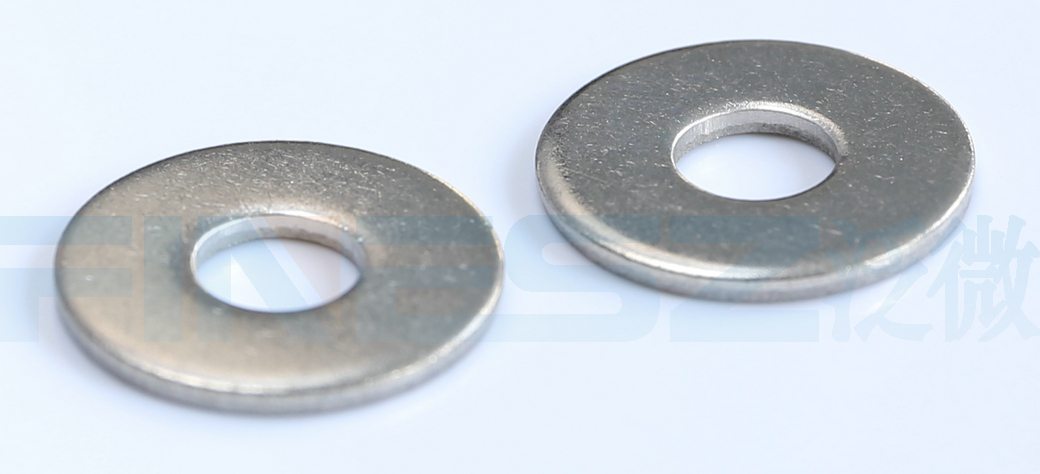

大平垫 |
英文名
Plain washers-Large series |
近似标准
GB96-1985.pdf，DIN9021.pdf |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... |
性能等级
200HV,300HV |
应用特点
螺栓、螺母，较大接触面积 |
|
相对比GB97.1或DIN125等常规平垫而言，GB96大平垫具有较大的尺寸和厚度，可以提供更大的支撑面积和缓冲效果。GB96.1与DIN9021具体相近的尺寸标准。而GB96.1的精度级别（A级）优于GB96.2(C级）
国标原文档下载：GB/T96.1.-2022pdf
图纸：
尺寸表（单位：MM)
| 规格 | |
| d | 最小值=公称 |
| 最大值 | |
| dc | 最大值=公称 |
| 最小值 | |
| h | 公称 |
| 最大值 | |
| 最小值 | |
| 千件重kg | |
| Φ3 | (Φ3.5) | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 |
| 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 30 | 33 | 36 | 39 |
| 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.52 | 25.52 | 30.52 | 33.62 | 36.62 | 39.62 |
| 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
| 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 23.48 | 29.48 | 36.38 | 43.38 | 49.38 | 55.26 | 59.26 | 64.8 | 70.8 | 83.6 | 90.6 | 103.6 | 108.6 |
| 0.8 | 0.8 | 1 | 1 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
| 0.9 | 0.9 | 1.1 | 1.1 | 1.8 | 2.2 | 2.7 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 9 |
| 0.7 | 0.7 | 0.9 | 0.9 | 1.4 | 1.8 | 2.3 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 7 |
| 0.349 | 0.529 | 0.774 | 1.21 | 2.79 | 6.23 | 12.17 | 22.19 | 31.64 | 40.89 | 68.43 | 77.9 | 118 | 140.5 | 234 | 272.8 | 359.9 | 521.8 |
| 材料 ① | 种类 | 钢 | 不锈钢 | |
| 组别② | - | A2、F1、C1 、A4、C4 | ||
| 标准 | - | GB/T 3098.6 | ||
| 机械性能 | 硬度等级 | 200 HV | 300 HV③ | 200 HV |
| 硬度范围④ | 200 HV～300 HV | 300 HV～370 HV | 200 HV～300 HV | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.3 | |||
| 表面处理 | 不经表面处理，即垫圈应是本色的并涂有防锈油或按供需双方协议的涂层； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2； 对淬火并回火的垫圈应采用适当的涂或镀工艺，以避免氢脆。当电镀或磷化处理垫圈时，应 在电镀或涂层后立即进行适当处理，以驱除有害的氢脆； 所有公差适用于涂或镀前尺寸 |
不经表面处理，即垫圈应是本色的 | ||
| 表面缺陷 | 零件不允许有不规则的或有害的缺陷。 垫圈表面不得有突出的毛刺 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| 说明 | ① 其他金属材料需经供需双方协议。 ② 仅与化学成分有关。 ③ 淬火并回火。 ④ 硬度试验按GB/T 4340.1规定。 试验力： HV2 用于公称厚度 h≤0.6 mm； HV10 用于公称厚度 0.6 mm＜h≤1.2 mm； HV30 用于公称厚度 h＞1.2 mm。 |
|||
