GB/T 3103.3-2020 紧固件公差平垫圈

公差

1.公差

产品等级A、C和F级的垫圈公差见表1。

除非另有规定，本部分规定的公差适用于垫圈表面处理前尺寸。

仅当有正当的技术原因时，允许本部分规定的垫圈公差与产品标准不同；当本部分与产品标准规定的公差不同时，应以后者为准。

形状和位置公差的规定和表示方法按GB/T 1182和GB/T 16671。

1.1 通孔d ₁

厚度	公差
	产品等级
	F			A			C
t＜2 2≤t＜4 t≥4	d ₁ 公差	t ₁ min	e ₁ max	d ₁ 公差	t ₁ min	e ₁ max	d ₁ 公差

	H12	0.5 t	0.10 t	H13	0.3 t	0.15 t	H14
	H12	0.3 t	0.15 t	H13	0.25 t	0.20 t	H14
	H13	0.2 t	0.20 t	H14	0.2 t	0.25 t	H15
	塌边尚未定义，但允许存在						撕裂带(e ₁)、t ₁和塌边尚未定义，但允许存在
	t ₁是在d ₁规定公差范围内孔的部分

1.2 外径d ₂

厚度	公差
	产品等级
	F		A		C
t＜2 2≤t＜4 t≥4	d ₁ 公差	e ₂ max	d ₂ 公差	e ₂ max	d ₂ 公差

	h13	0.13 t	h14	0.18 t	h16
	h13	0.15 t	h14	0.20 t	h16
	h14	0.18 t	h15	0.25 t	h16
	塌边和t ₂尚未定义，但允许存在				撕裂带(e ₂)、t ₂和塌边尚未定义，但允许存在
	t ₂是在d ₂规定公差范围内外径的部分

1.3 厚度t

厚度公差应在去除毛刺后测量

厚度t	产品等级
厚度t	F	A	C
t≤0.5	±0.04	±0.05	±0.10
0.5＜t≤1	±0.06	±0.10	±0.20
1＜t≤2.5	±0.12	±0.20	±0.30
2.5＜t≤4	±0.16	±0.30	±0.60
4＜t≤6	±0.20	±0.60	±1.00
6＜t≤10	±0.24	±1.00	±1.20
10＜t≤20	±0.28	±1.20	±1.60

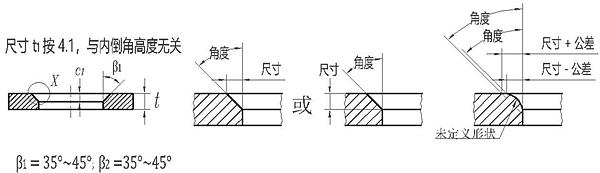

1.4 倒角

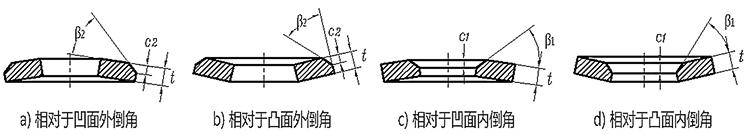

1.4.1 外倒角c ₂

1.4.2 内倒角c ₁

公称厚度	产品等级
	F		A		C
	c ₁ min	c ₂ min	c ₁ min	c ₂ min	c ₁ min	c ₂ min

1≤t＜2	0.20t	0.25t	0.20t	0.25t	0.20t	0.25t
2≤t＜4	0.18t	0.22t	0.18t	0.22t	0.18t	0.22t
t≥4	0.15t	0.20t	0.15t	0.20t	0.15t	0.20t

1.4.3 组合垫圈补充可选择要求

当买方要求时，倒角的位置相对于冲压过程产生的偏差应在订货时指定。

1.5 形状和位置公差

1.5.1 同一位置厚度偏差Δ_t

Δt要求适用于x = 0.1（d₂-d₁）以外的部位，即仅圆环宽度的60%。

厚度t	产品等级
	F	A	C
	Δt max	Δt max
	Δt max	Δt max
t≤0.5	0.02	0.025	无要求
0.5＜t≤1	0.03	0.05
1＜t≤2.5	0.06	0.1
2.5＜t≤4	0.08	0.15
4＜t≤6	0.1	0.2
6＜t≤10	0.12	0.3
10＜t≤20	0.14	0.4

1.5.2 同轴度y

厚度t	产品等级
	F	A	C
	y max	y max	y max
	y max	y max	y max
t＜2	2IT11	2IT12	2IT13
2≤t≤4	2IT12	2IT13	2IT14
t≥4	2IT13	2IT14	2IT15
公差 y 基于直径 d ₂

1.5.3 平面度（挠度）z

平面度（挠度）z是垫圈有效高度h_eff 和垫圈有效厚度t_eff之差。

注1：z的公差与厚度公差互为独立公差。
注2：附加工艺，如磨削，可能要求更小的挠度。
平面度公差应在去除毛刺后测量

厚度t	产品等级
	F	A	C
	z max	z max	z max
	z max	z max	z max
t≤0.5	0.07	0.1	0.13
0.5＜t≤1	0.1	0.15	0.2
1＜t≤2.5	0.2	0.2	0.25
2.5＜t≤4	0.3	0.3	0.3
4＜t≤6	0.4	0.4	0.4
6＜t≤10	0.6	0.6	0.6
10＜t≤20	1	1	1
