标准
GB9074.17-88.pdf |
名称
六角带平弹垫组合螺栓 |
英文名 hexagon combination bolt |
引用标准
GB5783.pdf，GB9074.24.pdf，GB9074.26.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 A4-80 4.8 8.8 ...... |
特点
免人工套垫，快速安装 |
|

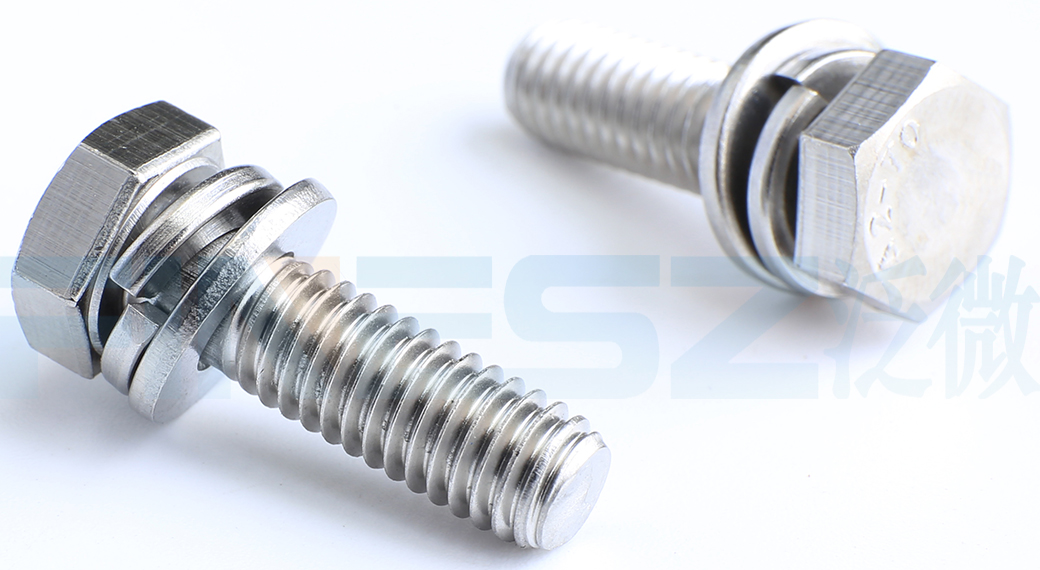

GB9074.17六角三组合螺栓由六角头螺栓（GB5783标准）+ GB9074.24(组合用平垫) + GB9074.26(组合用弹垫)三部分组成。将弹垫与平垫套入螺钉的光杆后再进搓牙，成型后的螺纹外径大于平垫内径，故平、弹垫与螺钉组成为整体而不分离。可以解理为：
GB9074.17六角组合螺栓可以减少生产人员进行选取和安装的时间，只需要使用一种螺栓就可以完成多种任务。这无疑大幅增加了生产效率，同时也避免了漏放垫圈的出错概率。在批量生产或自动化装配场景中，GB9074.17六角组合螺栓是一种高效且可靠的连接解决方案。
GB9074.17国标原文档下载：
整体组合螺栓的标准：GB9074.17-88.pdf
单一螺钉的标准：GB5783.pdf
单一平垫的标准：GB9074.24.pdf
单一弹垫的标准：GB9074.26.pdf
尺寸表（单位：MM)
| 螺纹尺寸 d | |
| h ② | 公称 |
| H | 公称 |
| dc | 公称 |
| d2 | 参考 |
| a | 最大值 |
| M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 |
| 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 |
| 7 | 9 | 10 | 12 | 16 | 20 | 24 |
| 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 | 19.53 |
| 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 |
| 项目 | 螺钉 | 垫圈 | |
| 标准 | GB 5783 | GB 9074.26 | GB 9074.24 |
| 表面处理 | ①镀锌钝化 GB 5267; ②氧化 | ||
| 其他技术要求 | 垫圈应能自由转动而不脱落 | ||
| 验收及包装 | GB/T 90 | ||
