组合用弹簧垫圈的内径比对应规格的螺钉外径小，故不能单独使用，仅限于套入半成品螺钉后搓牙并固定于螺纹根部，形成组合螺钉的部件。

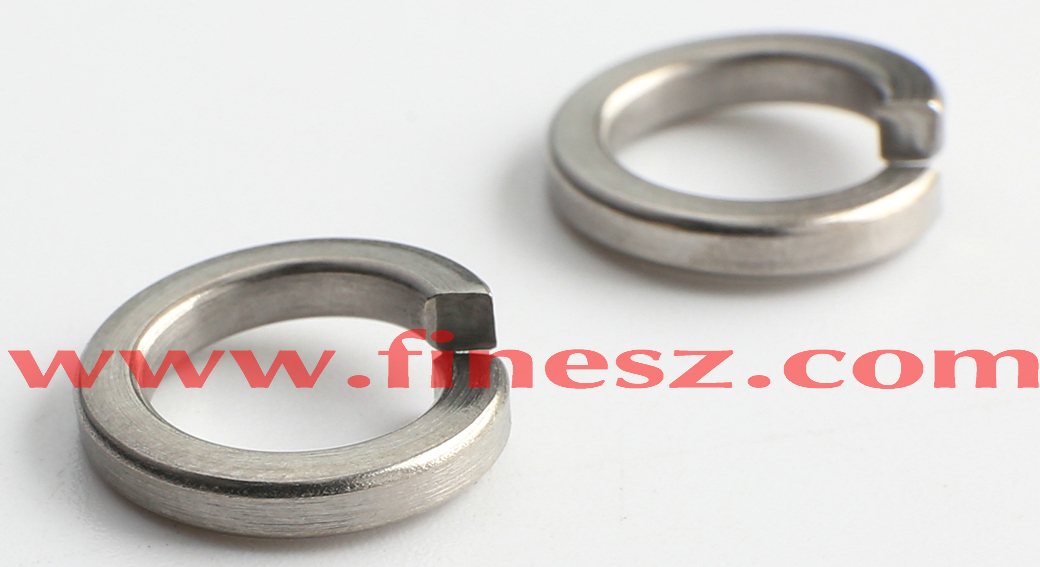

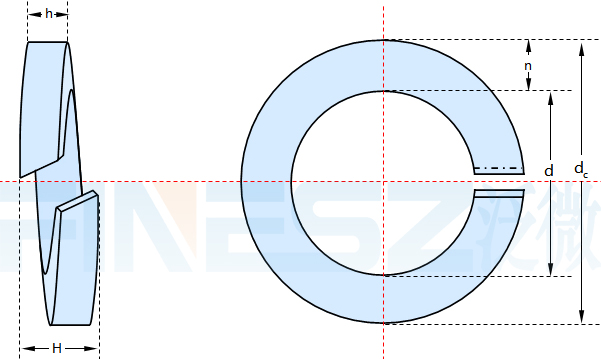

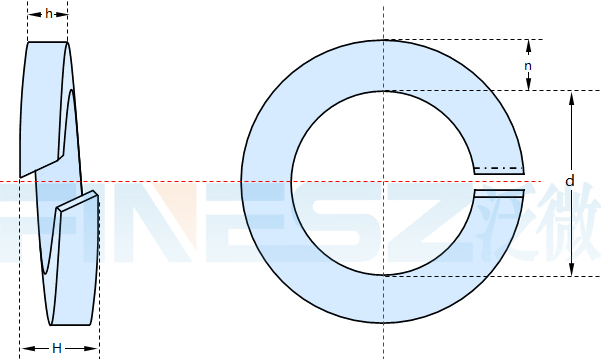

GB9074.26标准规定了规格为3～12mm 的组合件用弹簧垫圈，垫圈的尺寸包括外径、内径和厚度等应符合标准所给出的尺寸参数表要求。
|
规格 |
2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | 最大值 | 2.34 | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 | 11.53 |
| 最小值 | 2.2 | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 | 11.1 | |
| h | 公称 | 0.6 | 0.8 | 1.1 | 1.3 | 1.6 | 2 | 2.5 | 3 |
| 最大值 | 0.68 | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | 3.15 | |
| 最小值 | 0.52 | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | 2.85 | |
| n | 公称 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| 最大值 | 1.1 | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | 4.2 | |
| 最小值 | 0.9 | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | 3.8 | |
| H | 最小值=公称 | 1.2 | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 | 6 |
| 最大值 | 1.5 | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 | |
| dc | 参考 | 4.34 | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 | 19.53 |
| 千件重(钢制)≈kg | 0.046 | 0.089 | 0.2 | 0.4 | 0.755 | 1.47 | 2.66 | 4.33 | |
| 材料 | 热处理 | 表面处理 | |||
| 种类 | 牌号 | 标准编号 | |||
| 弹簧钢 | 70 | GB/T4354 GB/T1222 |
GB/T5222 | 淬火并回火 40~50HRC 或392~513HV |
氧化、磷化;镀锌钝 化按GB/T5267.1; 非电解锌片涂层按 GB/T 5267.2 |
| 65Mn | |||||
| 60Si2Mn | |||||
| 不锈钢 | 30Cr13 | GB/T1220 GB/T4240 |
回火≥34HRC 或336HV |
简单处理 | |
| 0Cr18Ni9 | |||||
| 0Cr18Ni10Ti | |||||
| 06Cr18Ni11Ti | |||||
| 06Cr17Ni12Mo2 | |||||
| 磷青铜 | QSi3-1 | GB/T3114 | >90HRB或192HV | - | |
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
| 试验后的自由高度≥ | 0.9 | 1 | 1.25 | 1.6 | 2.1 | 2.4 | 2.8 | 3.2 | 3.8 | 3.8 | 4.4 | 4.4 | 5.6 | 5.6 | 8 |
| 规格/mm |
| 试验载荷/N |
| 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 188 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| 700 | 1160 | 1760 | 3050 | 5050 | 7050 | 12900 | 20600 | 30000 | 41300 | 56300 | 69000 | 88000 | 110000 | 127000 | 167000 | 204000 | 255000 | 298000 | 343000 | 394000 | 457000 | 518000 |
