标准
DIN251-1986 |
名称
内六角法兰面螺栓 |
英文名
Hex Socket Cap Screws with Flange |
近似标准
DIN912 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 A4-70 8.8 ... |
适用
防滑 |
|

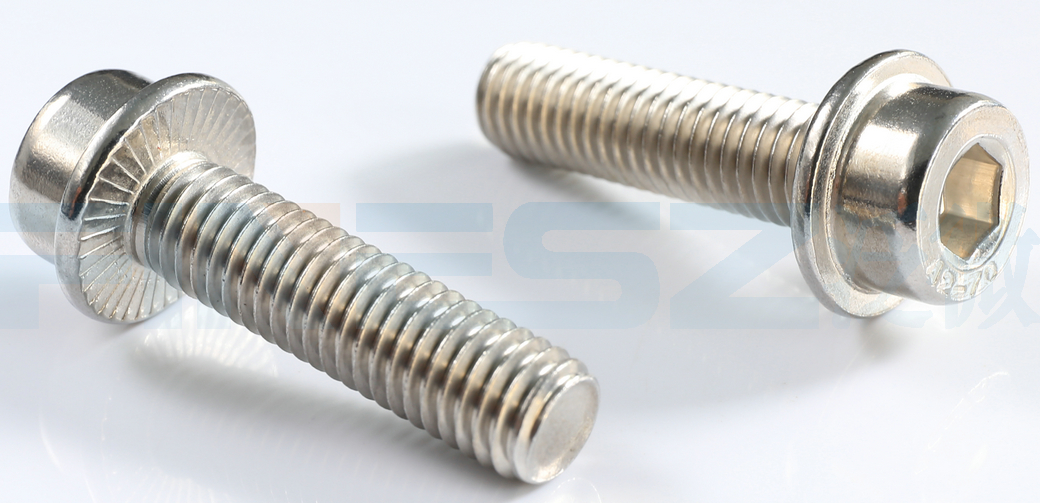

DIN251内六角法兰面螺栓又称内六角防滑螺栓，其法兰面带有防滑齿，可以提供更好的防松动性能。

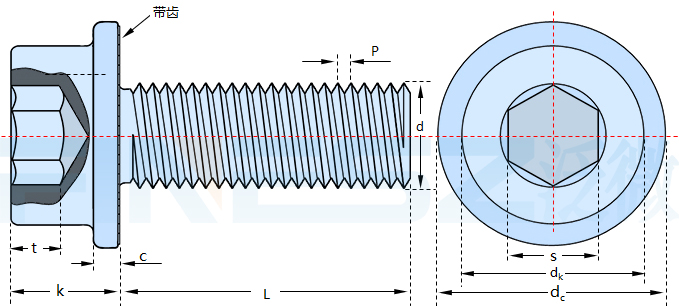

尺寸表（单位：MM)
| 螺纹规格 d | M4 | M5 | M6 | M8 | M10 |
| P | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk | 6.78~7 | 7.72~8 | 9.7~10 | 12.7~13 | 15.7~16 |
| k | 3.82~4 | 4.82~5 | 5.7~6 | 7.7~8 | 9.7~10 |
| dc | 8.8~9 | 10.7~11 | 12.3~12.6 | 15.7~16 | 19.7~20 |
| c | 1~1.2 | 1~1.2 | 1.3~1.5 | 1.8~2 | 2~2.2 |
| s | 3 | 4 | 5 | 6 | 8 |
| t | 2 | 2.5 | 3 | 4 | 5 |
| 齿数 | 18 | 20 | 24 | 24 | 30 |
