标准
DIN912-1983(ISO4762-2004) |
名称
内六角圆柱头螺钉 |
英文名 Hex Socket Cap Screws
|
近似标准
GB/T70.1、ISO4012 |
材料
不锈钢 钢 有色金属等
|
表面
本色,钝化,电镀... |
性能等级
A2-50 A2-70 A4-70 A4-80 8.8 10.9 12.9....
|
应用领域 组装、制造业、电子...
|

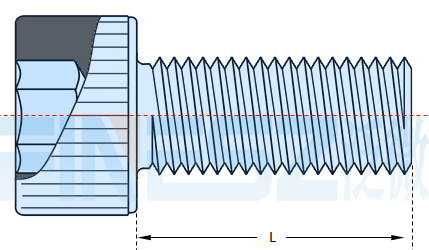

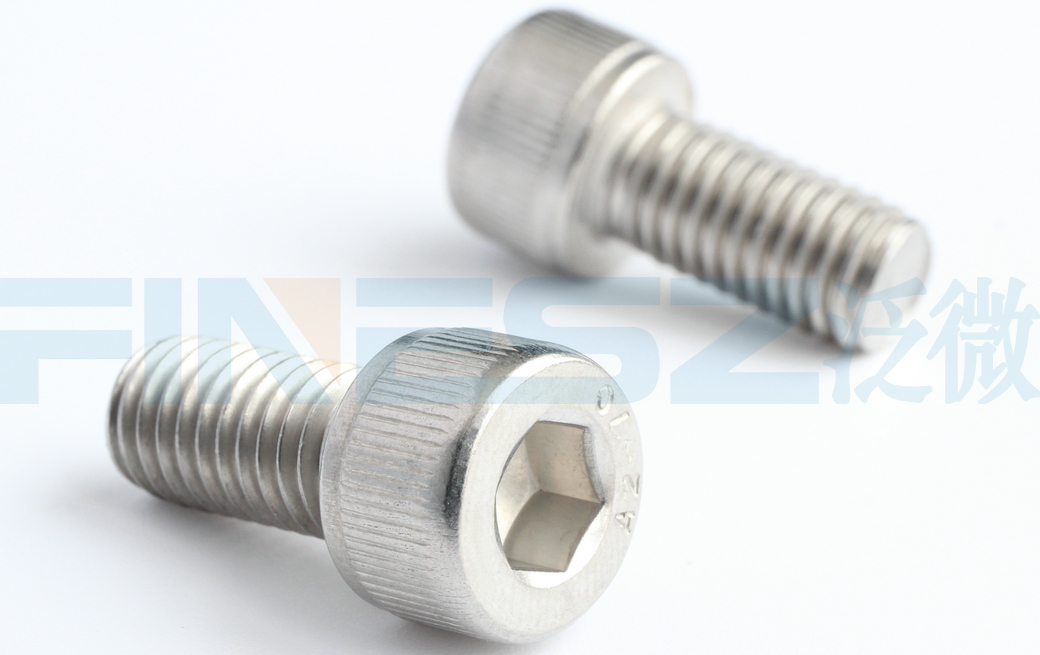

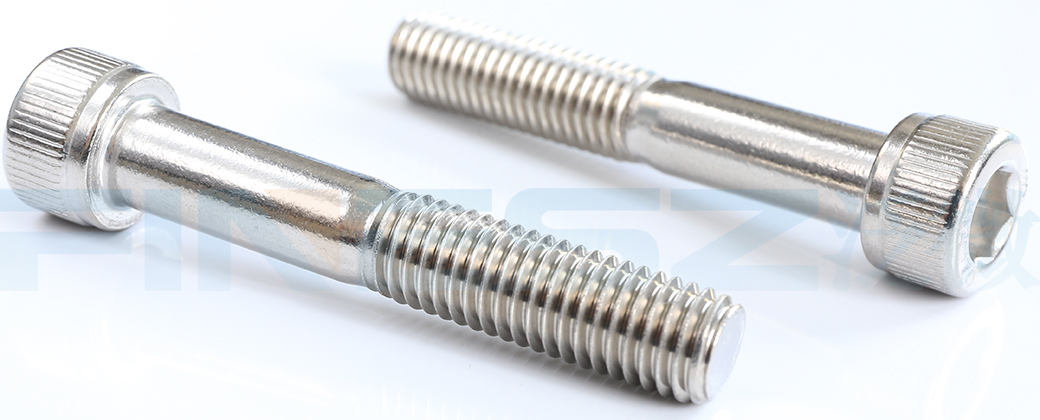

DIN912内六角螺钉,又被称为内六角圆柱头螺钉,是一种常见的紧固件,广泛应用于各种机械设备和电子产品中。DIN912内六角螺钉的特点是头部为圆柱形,顶部有一个六角形的孔,需要使用内六角扳手进行拧紧或拧松。这种设计使得螺钉在安装时能提供更大的扭矩,同时也能防止螺钉在使用过程中松动。
DIN912内六角螺钉通常由不锈钢或碳钢制成,表面可能会进行镀锌或镀铬处理以增强其耐腐蚀性。它有多种尺寸和长度可供选择,可以根据具体的应用需求来选择合适的螺钉。
DIN912\ISO4762,标准原文档下载::DIN912-1983.pdf,ISO4762-2004.pdf

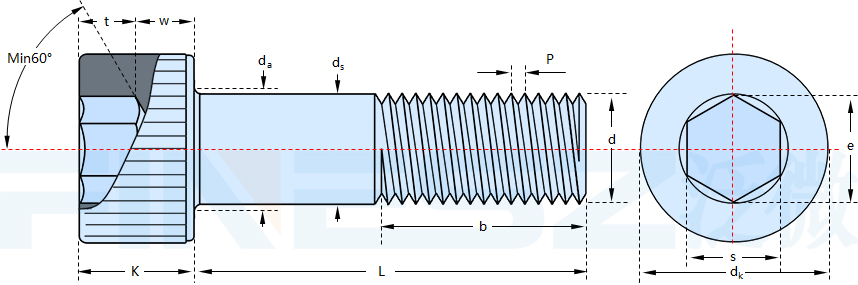

尺寸表(单位:MM)
螺纹尺寸d | ||
P | 螺距 | 粗牙 |
细牙1 | ||
细牙2 | ||
dk | 圆头 | 最大值 |
滚花头 | 最大值 | |
最小值 | ||
da | 最大值 | |
ds | 最大值 | |
最小值 | ||
e | 最小值 | |
k | 最大值 | |
最小值 | ||
s | 公称 | |
最小值 | ||
最大值 | ||
t | 最小值 | |
w | 最小值 |
M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 |
0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 | 6 | 6 | 6 |
- | - | - | - | - | - | - | - | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
- | - | - | - | - | - | - | - | - | 1 | 1.5 | - | - | 2 | 2 | 2 | - | - | - | - | - | - | - | - | - | - | - | - | - |
2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 54 | 63 | 72 | 84 | 96 | 108 | 120 | 135 | 150 |
2.74 | 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | 33.39 | 36.39 | 40.39 | 45.39 | 50.39 | 54.46 | 63.46 | 72.46 | 84.54 | 96.54 | 108.5 | 120.5 | 135.6 | 150.6 |
2.46 | 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | 39.61 | 44.61 | 49.61 | 53.54 | 62.54 | 71.54 | 83.46 | 95.46 | 107.5 | 119.5 | 134.4 | 149.4 |
1.8 | 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 45.5 | 52.6 | 63 | 71 | 79 | 87 | 97 | 107 |
1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 |
1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | 41.61 | 47.61 | 55.54 | 63.54 | 71.54 | 79.54 | 89.46 | 99.46 |
1.5 | 1.73 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 | 16 | 16 | 19.44 | 19.44 | 21.73 | 21.73 | 25.15 | 27.43 | 30.85 | 36.57 | 41.13 | 46.83 | 52.53 | 62.81 | 74.21 | 85.61 | 97.04 |
1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 56 | 64 | 72 | 80 | 90 | 100 |
1.26 | 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 41.38 | 47.38 | 55.26 | 63.26 | 71.26 | 79.26 | 89.13 | 99.13 |
1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 |
1.32 | 1.52 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.03 | 12.03 | 14.03 | 14.03 | 17.05 | 17.05 | 19.07 | 19.07 | 22.07 | 24.07 | 27.07 | 32.08 | 36.08 | 41.08 | 46.08 | 55.1 | 65.1 | 75.1 | 85.12 |
1.36 | 1.56 | 1.56 | 2.06 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.18 | 12.21 | 14.21 | 14.21 | 17.23 | 17.23 | 19.28 | 19.28 | 22.28 | 24.28 | 27.28 | 32.33 | 36.33 | 41.33 | 46.33 | 55.4 | 65.4 | 75.4 | 85.47 |
0.6 | 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15.5 | 18 | 19 | 24 | 28 | 34 | 38 | 43 | 48 | 54 | 60 |
0.5 | 0.55 | 0.55 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3 | 4 | 4.8 | 5.8 | 6.8 | 7.8 | 8.6 | 9.4 | 10.4 | 11.9 | 13.1 | 13.5 | 15.3 | 16.3 | 17.5 | 19 | 22 | 25 | 27 | 32 | 34 |
材料 | 钢 | 不锈钢 | 有色金属 | |
通用要求 | DIN 267 part 1 | |||
螺纹 | 公差 | 12.9:5g6g 其他等级:6g① |
||
标准 | ISO 261,ISO 965,DIN 13 part 12,DIN 13 part 15 | |||
机械性能 | 等级 | ≤ M39②:8.8,10.9,12.9 >M39:按协议 |
≤ M20:A2-70,A4-70 >M20 ≤ M39:A2-50③,A4-50 ≤ M39:C3 |
/ |
标准 | DIN ISO 898 part 1 | ISO 3506④ DIN 267 part 11④ |
DIN 267 part 18⑤ | |
公差 | 产品等级 | A | ||
标准 | ISO 4759-1,DIN ISO 4759 part 1 | |||
表面处理 | - | 发兰(化学或加热法) | bright | bright |
- | 电镀 DIN 267 part 9 其他表面处理由供需双方协议。 |
|||
表面粗糙度 | DIN 267 part 2 | |||
表面缺陷 | DIN 267 part 19 | |||
验收及包装 | DIN 267 part 5 | |||
备注 | ①仅对不需表面防护的螺钉,通常,6g级公差等级允许的正常涂层厚度按DIN267第9部分的规定,但不得超过参考线。
如果按要求选镀层厚度时,可以选择比g的位置更大的基本偏差。这个更大的基本偏差可能削弱螺钉/螺母配合的抗拉脱性能。 ② 在ISO 4762中,仅到M36。 ③ 在ISO 4742中的A2-80是不适用的,已申请ISO改正。 ④ DIN 267 第11部分包括了ISO 3506的内容,因为在发布ISO 4762-1977时,它已有所准备。 ⑤ 内六角圆柱头螺钉按最近规定的DIN 267 第18部 |
