标准
GB/T6187.1-2016.pdf |
名称
2型金属嵌件六角法兰锁紧 |
英文名
Prevailing torque type all-metal hexagon nuts with flange,style 2 |
近似标准
GB/T6187.1-2000.pdf |
材质
不锈钢、碳钢 |
表面
本色，钝化，电镀... |
性能等级
A2-70 A4-70 A4-80 8.8...
| 应用领域
锁紧 |
|

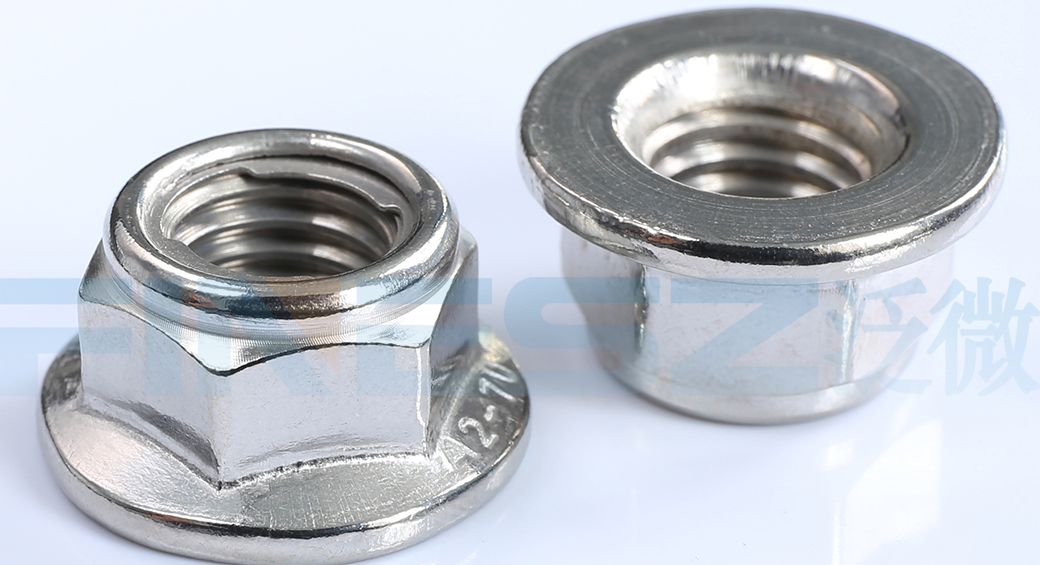

GB6187.1锁紧螺母具备了DIN980M金属嵌件锁紧螺母与DIN6923六角带法兰面螺母的特点，它同时拥有金属插片以及法兰面，故具有更高效的锁紧功能
国标原文档：GB/T6187.1-2016.pdf

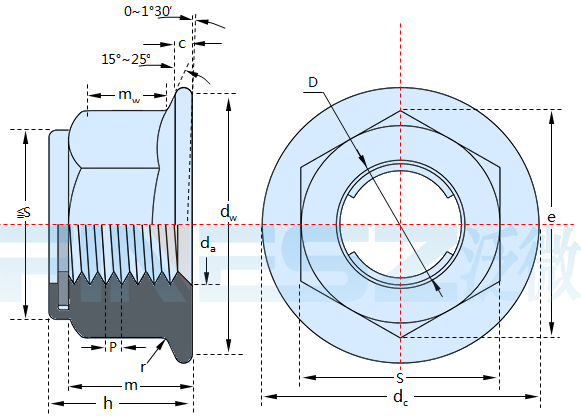

图纸：
尺寸表（单位：MM)
| 螺纹尺寸 d | |
| P | 螺距 |
| c | 最小值 |
| da | 最大值 |
| 最小值 | |
| dc | 最大值 |
| dw | 最小值 |
| e | 最小值 |
| m | 最大值 |
| 最小值 | |
| mw | 最小值 |
| s | 最大值 |
| 最小值 | |
| r | 最大值 |
| 千件重(钢制)≈kg | |
| M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
| 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
| 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
| 8.79 | 11.1 | 14.4 | 16.6 | 20 | 23.4 | 26.8 | 33 |
| 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 4.7 | 5.7 | 7.64 | 9.64 | 11.6 | 13.3 | 15.3 | 18.7 |
| 2.5 | 3.1 | 4.6 | 5.6 | 6.8 | 7.7 | 8.9 | 10.7 |
| 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| 7.78 | 9.78 | 12.7 | 14.7 | 17.7 | 20.7 | 23.7 | 29.2 |
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 |
| 2.11 | 3.81 | 7.79 | 12.8 | 22 | 34.3 | 51.2 | 97.8 |
| 材料 | 钢 | 不锈钢 | ||
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6 H | ||
| 标准 | GB/T 193 、?GB/T 9145 | |||
| 机械性能 | 等级 | 8、10（QT）、12（QT） | A2-70 | |
| 标准 | GB/T 3098.2 | GB/T 3098.15 | ||
| 公差 | 产品等级 | D≤16 mm:A级；D＞16 mm：B级 | ||
| 标准 | GB/T 3103.1-2002 | |||
| 表面缺陷 | GB/T 5779.2 | - | ||
| 表面处理 | - | 不经处理； 电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按GB/T 5267.2 热浸镀锌层技术要求按GB/T 5267.3 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
|
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| - | QT——淬火并回火。 | |||
