裂缝是一种清晰〈结晶体〉的沿金属晶粒边界或横穿晶粒的断裂，并可能含有外来元素的夹杂物。裂缝通常是金属在锻造或其他成型工序或热处理的过程中，由于受过高的应力
而造成的，也可能在原材料中即存在裂缝。当工件被再次加热时，通常由于氧化皮的剥落而使裂缝变色。

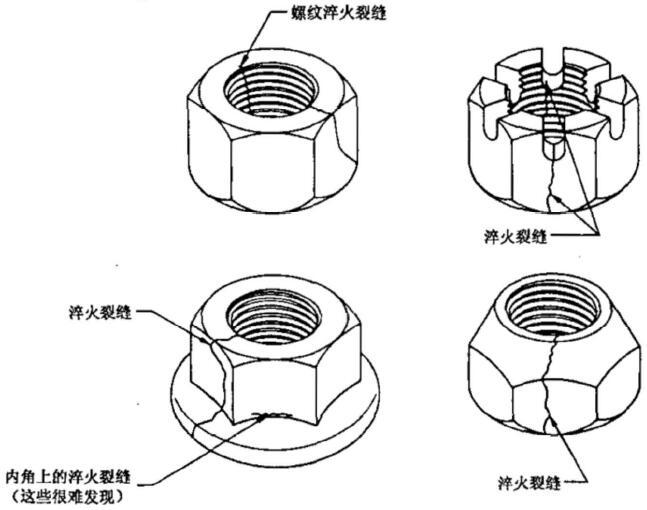

| 原 因 | 在热处理过程中，由于过高的热应力和应变，都可能产生淬火裂缝。 淬火裂缝通常是不规则相交、无规律方向的呈现在紧固件表面。 |
| 外 观 |  |
| 极 限 | 任何深度、任何长度或任何部位的淬火裂缝都不允许存在。 |

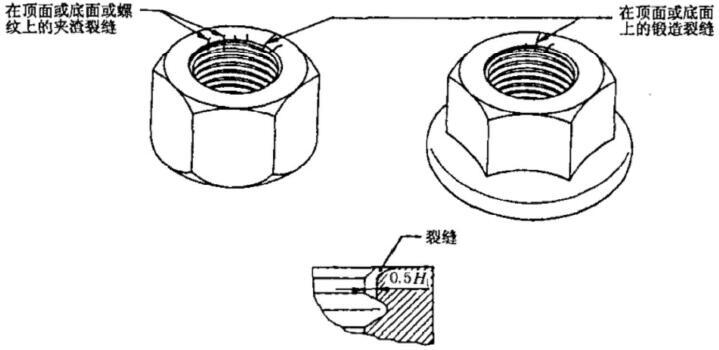

| 原 因 | 锻造裂缝可能在切料或锻造工序中产生，并位于螺母的顶面或底面上， 或顶面（底面）与对边平面交接处，夹渣裂缝由原材料固有的非金属夹渣而造成。 |
| 外观 |  |
| 极限 | 位于螺母支承面或底面和顶面上的裂缝，应分别符合以下要求： a 贯穿支承面的锻造裂缝不应多于两条，其深度也不得超过0.05D； b 延伸到螺孔内的裂缝不应超出第一扣完整螺纹； c 在第一扣完整螺纹上的裂缝深度不应超过0.5H1。 D——螺纹公称直径；H 1——螺纹实际牙高，H 1 = 0.541P；P——螺距。 |
原 因 |

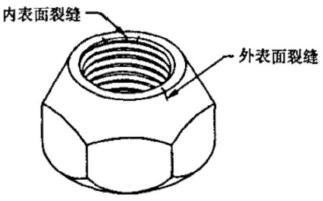

全金属有效力矩型锁紧螺母的锁紧部分裂缝，可能在切料或锻造或收口（压扁）过程中产生， 并呈现在外部或内部表面上。 |
| 外观 |  |
| 极限 | 由于锻造产生并位于锁紧部分的裂缝，应能符合螺母机械和工作性能要求，还应符合： a 贯穿顶部圆周的裂缝不应多于两条，其深度也不得超过O.O5D； b 延伸到螺孔内的裂缝不应超出第一扣完整螺纹； c 在第一扣完整螺纹上的裂缝深度不应超过O.5H1。 由于收口（压扁）产生并位于锁紧部分的裂缝，应不允许。 D——螺纹公称直径； H 1——螺纹实际牙高，H 1 = 0.541P；P——螺距。 |
垫圈座裂缝是将垫圈固定在螺母上的过程中，金属的边缘或凸起部分的开裂。
| 原因 | 在装配垫圈的过程中，当压力施加到边缘或凸起部分时，可能产生垫圈座裂缝 |
| 外观 |  |
| 极 限 | 垫圈座裂缝应控制在翻铆以后的边缘或凸起部分以内，并且垫圈应能自由转动，且不脱落。 |

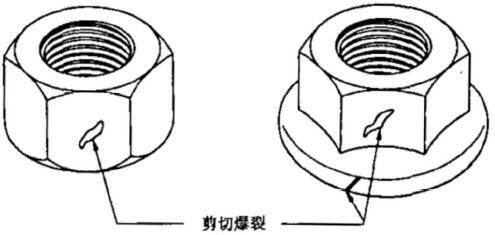

剪切爆裂是金属表面的开裂。
| 原 因 | 在锻造过程中可能产生剪切爆裂，如在螺母的外表面或在法兰面螺母的周边上出现。 通常剪切爆裂和螺母轴心线约成45° |
| 外观 |  |
| 极限 | 螺母对边上的剪切爆裂，不应延伸到六角螺母的支承面，或法兰面螺母的顶部圆周。对角上的剪切爆裂， 不应使对角宽度减小到低于规定的最小尺寸。 位于螺母顶面或底面与对边平面交接处的剪切爆裂的宽度不得大于（0.25+0.02s）mm。 法兰面螺母的法兰圆周上的剪切爆裂，不应延伸到支承顶直径（dw）的最小尺寸内，其宽度也不得超过0.08dc； s——对边宽度；dc——法兰直径 |

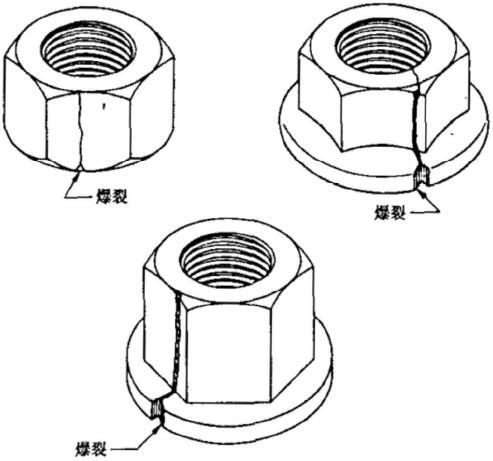

爆裂是金属表面的开裂。
| 原因 | 在锻造过程中，由于原材料的表面缺陷，可能产生爆裂，如在螺母的外表面或在法兰面螺母的周边上出现 |
| 外观 |  |
| 极限 | 如果由原材料引起的裂纹与爆裂相连接，那么裂纹可能延伸到顶部圆周（2,4条），但爆裂不得延伸。 对角上的爆裂，不应使对角宽度减小到低于规定的最小尺寸。 位于螺母顶面或底面与对边平面交接处的剪切爆裂的宽度不得大于（0.25+0.02s）mm。 法兰面螺母的法兰圆周上的爆裂，不应延伸到支承顶直径（dw）的最小尺寸内，其宽度也不得超过0.08dc； s——对边宽度；dc——法兰直径 |
裂纹是材料上皱纹窄的开裂形成的纵向表面缺陷。
| 原 因 | 裂纹通常是制造紧固件的原材料中固有的缺陷 |
| 外观 |  |
| 极限 | 裂纹的深度对所有的螺纹规格均不得超过0.O5D 。 D—螺纹公称直径 |

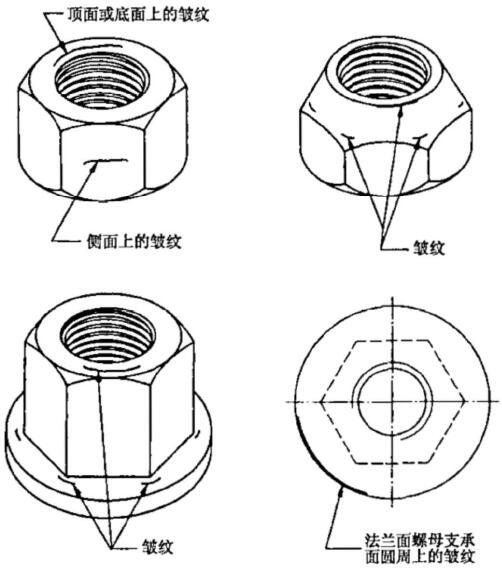

皱纹是在锻造过程中，呈现在螺母表面的金属折叠。
| 原 因 | 在锻造螺母的过程中，位于或接近直径（截面）变化的交接处，或螺母的顶面或底面。由于材料的 位移可能产生皱纹 |
| 外观 |  |
| 极 限 | 位于法兰面螺母的法兰圆周与支承面交接处的皱纹，不得延伸到支承面。其他皱纹允许存在。 |

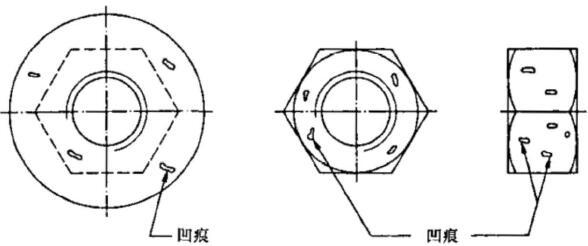

凹痕是在锻造或镦锻过程中，由于金属未填满而呈现在螺母表面上的浅坑或凹陷。
| 原因 | 凹痕是由于切屑或剪切毛刺或原材料的锈层造成的痕迹或压印，并在锻造或镦锻工序中未能消除 |
| 外观 |  |
| 极限 | 凹痕的深度h： h≤0.02D或最大为0.25 mm。 凹痕的面积： 支承面上的凹痕面积之和，不应超过： 支承面总面积的5%，对螺纹公称直径D≤24 mm的螺母； 支承面总面积的10%，对螺纹公称直径D＞24 mm的螺母 D—螺纹公称直径 |

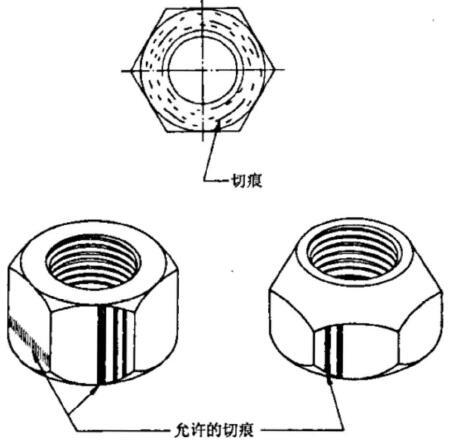

切痕是纵向或圆周方向浅的沟槽。
| 原 因 | 切痕因制造工具与工件之间的相对运动而产生 |
| 外观 |  |
| 极 限 | 螺母支承面上的切痕，其表面粗糙度不应超过Ra=3.2μm（按GB/T1031规定）。 其他表面的切痕允许存在 |
损伤是指螺母任何表面上的刻痕。
| 原因 | 损伤，如凹陷、擦伤、缺口和凿糟，因螺母在制造和运输过程中受外界影响而产生 |
| 外 观 | 没有准确的几何形状、位置或方向，也无法鉴别外部影响的因素 |
| 极限 | 上述损伤，除非能证实削弱产品的性能和使用性，否则不应拒收。 如有必要，按特殊协议，如包装要求，以避免运输中的损伤。 |
使用以下程序应贯彻GB/T 90的有关规定。
常规验收检查，应采用目测检查程序以确保产品符合本标准的规定。
按GB/T 90的规定，从验收批中抽取样本，并可放大10倍进行目测或其他非破坏性的检查，如用磁力技术或涡流电流。若发现由缺陷样品未超过允许的极限，则接受
该批产品。如用户要求进行100%的全检，则应在订单中注明。
在去除表面涂、镀层后，如发现有可能超过允许极限的表面缺陷，则应选取有最严重表面缺陷的样品进行破坏性试验（GB/T 3098.12和GB/T 3098.14）。
由易切钢制造的螺母的仲裁检查，应按GB/T 3098.14对螺母进行扩孔实验。根据供需双方协议，可根据GB/T 3098.12进行附加试验。
如果在目测检查中，发现淬火裂缝或在缩进部分有超差的裂缝，或超过尺寸极限的表面缺陷，则该批产品应予拒收。
如有任何样品未能通过按3.3条和3.4条进行的破坏性试验，则该批产品予以拒收。
苏公网安备32058102001839
