DIN914-1980 |
名称
内六角尖端紧定螺钉，尖锥紧定螺钉 |
英文名
Hexagon socket set screws with cone point |
近似标准
GB/T78-2000 |
材料
不锈钢 钢 |
表面
本色，钝化，电镀... |
性能等级
A2-50 A4-50 10.9 12.9....
|
应用领域
精确定位场景 |
|

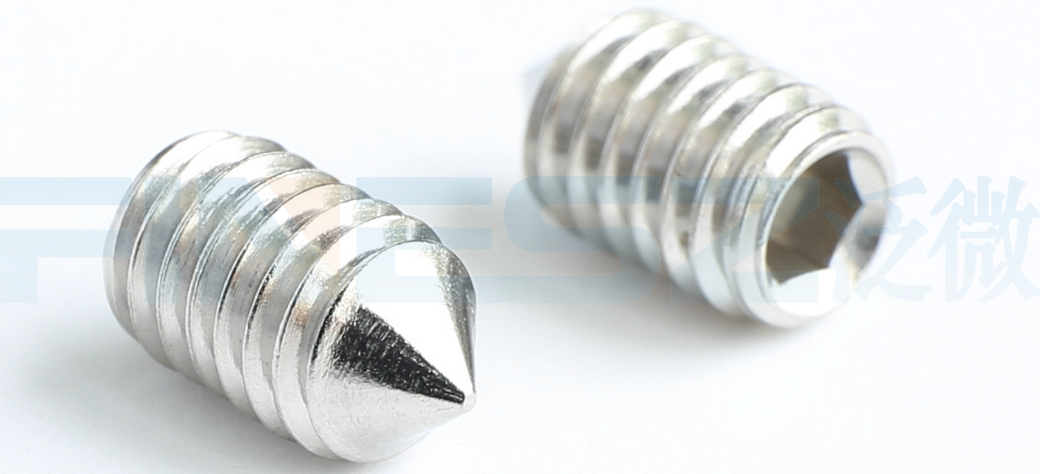

DIN914螺钉的尖端呈锥形，锥形尖端利于精确地嵌入预留的凹型孔中提供很好的止动、固定、定位效果。
DIN914德标原文档下载： DIN914-2000pdf

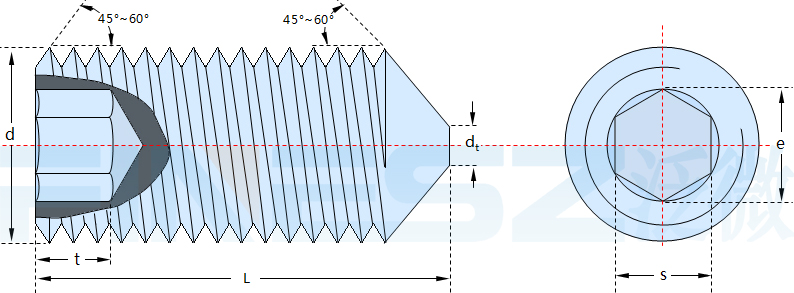

尺寸表（单位：MM)
| 螺纹规格d | ||
| P | 螺距 | |
| dt | 最大值 | |
| 最小值 | ||
| e | 最小值 | |
| s | 公称 | |
| 最大值 | ||
| 最小值 | ||
| t | 最小值 | 短螺钉 |
| 长螺钉 | ||
| M1.4 | M1.6 | (M1.8) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
| 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| - | - | - | - | - | - | - | - | 1.5 | 2 | 2.5 | 3 | 4 | 4 | 5 | 5 | 6 | 6 |
| - | - | - | - | - | - | - | - | 0.9 | 1.4 | 1.9 | 2.4 | 3.25 | 3.25 | 4.25 | 4.25 | 5.25 | 5.25 |
| 0.803 | 0.803 | 0.803 | 1.003 | 1.427 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 |
| 0.7 | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 |
| 0.724 | 0.724 | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.56 | 3.08 | 4.095 | 5.095 | 6.095 | 6.095 | 8.115 | 10.12 | 10.12 | 12.14 | 12.14 |
| 0.711 | 0.711 | 0.711 | 0.889 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 6.02 | 8.025 | 10.03 | 10.03 | 12.03 | 12.03 |
| 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.5 | 5.6 | 6.4 | 7.2 | 8 | 9 | 10 |
| 1.4 | 1.5 | 1.6 | 1.7 | 2 | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用要求 | DIN 267 part 1 | |||
| 螺纹 | 公差 | 45H：5g6g 其他等级：6g① |
||
| 标准 | DIN 13 part 12,DIN 13 part 15 | |||
| 机械性能 | 等级 | 45H | ≤ M20：A2-70 A4,C3 ＞M20：A2-50 |
/ |
| 标准 | DIN ISO 898 part 5 | DIN 267 part 11 | DIN 267 part 18 | |
| 公差 | 产品等级 | A | ||
| 标准 | DIN ISO 4759 part 1 | |||
| 表面处理 | - | 发兰（化学或加热法） | blank | blank |
| - | 电镀 DIN 267 part 9 | |||
| 表面粗糙度 | DIN 267 part 2 | |||
| 验收及包装 | DIN 267 part 5 | |||
