DIN985-1987.pdf |
名称
非金属嵌件锁紧螺母，尼龙锁紧螺母 |
英文名
torque nuts with nonmetallic insert |
近似标准
GB/T6172.2.pdf
|
材质
不锈钢，碳钢 + 尼龙 |
表面
本色，钝化，电镀... |
应用领域
防松 |
||

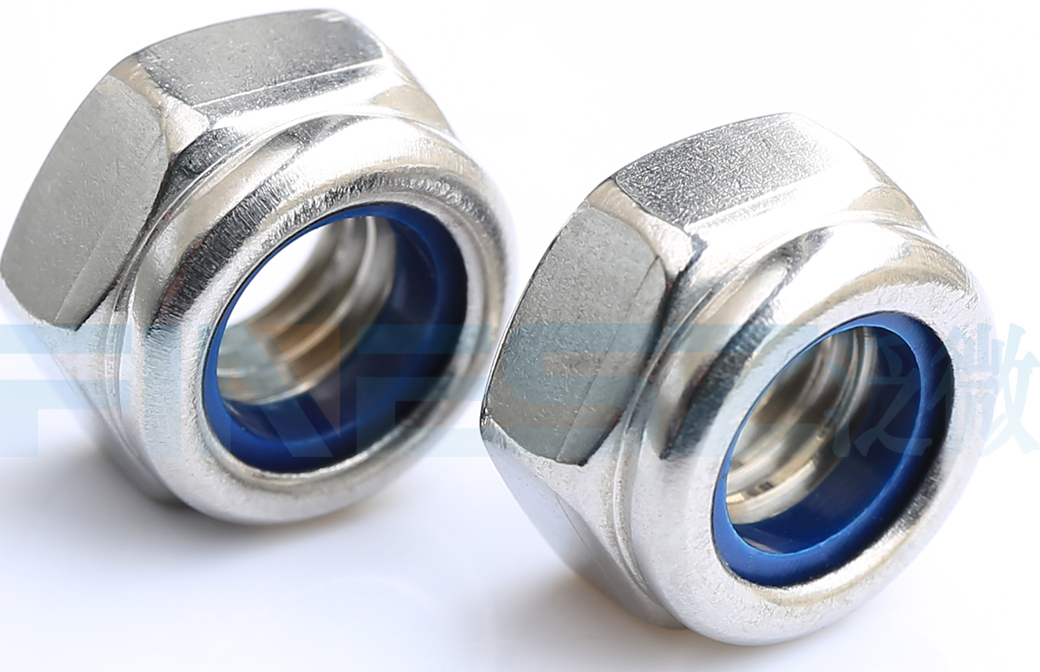

DIN985非金属嵌件锁紧螺母，也常被称为尼龙锁紧螺母、止动螺母或自锁螺母，是一种用于防止螺纹连接自行松动的螺母。它们广泛应用于各种机械、设备、汽车和建筑行业中，尤其是在震动较大的环境下，可以有效地防止螺丝松动。
DIN985 尼龙锁紧螺母的主要特点是在螺母的一端内嵌有一圈尼龙插件。这圈尼龙插件在螺纹通过时会与螺纹紧密配合，从而产生一定的摩擦力，以达到锁紧的效果。这种设计既可以有效防止螺母因震动等原因自行松动，又不会对螺栓造成损伤，因此被广泛应用。
德标原文档：DIN985-1987.PDF

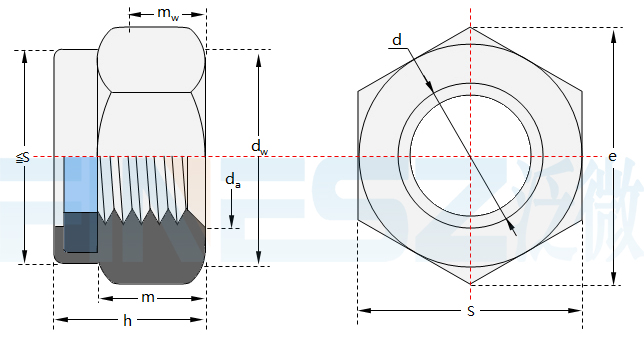

图纸：
尺寸表（单位：MM)
| 螺纹尺寸 d | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| da | 最小值 | |
| 最大值 | ||
| dw | 最小值 | |
| e | 最小值 | |
| h | 最大值=公称 | |
| 最小值 | ||
| m | 最小值 | |
| mw | 最小值 | |
| s | 最大值=公称 | |
| 最小值 | ||
| 千件重kg | ||
| M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
| 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 |
| / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| / | / | / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | 1.5 | 1.5 | / | / | / | / | / | / | / | / | / |
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 |
| 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 |
| 6.01 | 7.66 | 8.79 | 11.1 | 12.1 | 14.4 | 18.9 | 21.1 | 24.5 | 26.8 | 29.6 | 33 | 35 | 39.6 | 45.2 | 50.9 | 55.4 | 60.8 | 66.4 | 72.1 | 77 | 82.6 |
| 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| 3.7 | 4.7 | 4.7 | 5.7 | 7.14 | 7.64 | 9.64 | 11.6 | 13.3 | 15.3 | 17.7 | 18.7 | 20.7 | 22.7 | 25.7 | 28.7 | 31.4 | 34.4 | 37.4 | 40.4 | 43.4 | 46.4 |
| 2.4 | 2.9 | 3.2 | 4 | 4.7 | 5.5 | 6.5 | 8 | 9.5 | 10.5 | 13 | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 |
| 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 | 23.1 | 24.8 | 26.5 |
| 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| 5.32 | 6.78 | 7.78 | 9.78 | 10.7 | 12.7 | 16.7 | 18.7 | 21.7 | 23.7 | 26.2 | 29.2 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.1 | 73.1 |
| 0.5 | 1 | 1.4 | 2.4 | 3 | 5.1 | 10.6 | 17.2 | 26 | 34 | 45 | 65 | 75 | 100 | 162 | 212 | 317 | 415 | 499 | 628 | 771 | 998 |
| 材料 | 钢 | |
| 一般要求 | 按DIN 267-1和DIN 267-15部分规定 | |
| 螺纹 | 公差 | 6H① |
| 标准 | DIN 13-12和DIN 13-15部分 | |
| 机械性能 | 等级 | ≤ M39：5，6②，8，10； ＞M39：按协议 |
| 标准 | DIN 267-4部分 | |
| 材料（嵌件） | 非金属，如：尼龙 | |
| 性能（预置扭矩） | 按DIN 267-15部分规定 | |
| 公差 | 产品等级 | ≤ M16：A（原等级m） ＞M16：B（原等级mg） |
| 标准 | ISO 4759-1部分 | |
| 表面处理 | 不经处理 电镀按DIN 267-9部分 |
|
| 表面粗糙度 | DIN 267-2部分 | |
| 表面缺陷 | DIN 267 第20部分 | |
| 验收检查 | DIN 267-5部分 | |
| 说明 | ① 参见DIN 267-15部分 ② 只适用于细牙螺纹螺帽 |
|
