GB5782粗杆半牙六角螺栓，不锈钢粗杆半牙螺栓GB/T5782-2016标准

GB/T5782-2016是国标对于六角头粗杆半牙螺栓的规范标准。标准规定了六角头螺栓的材质、制造工艺、尺寸规格、力学性能、试验方法等方面的要求。GB/T5782六角头螺栓的头部是六角形的，螺纹部分为粗杆半牙，即杆径等于公称直径，这区别于细杆半牙（杆径=滚造径）。GB5782可以理解为GB5783的加强版本。

GB5782与DIN931略有差异，主要差另为M10 M12螺径的六角对边尺寸，详见DIN931。

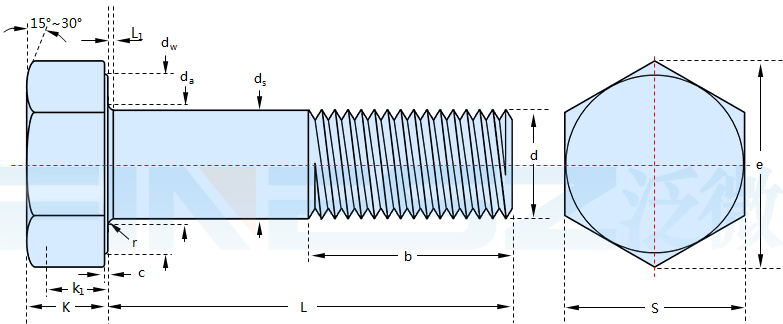

螺纹规格d
P	螺距
b	L≤125
	125＜L≤200
	L＞200
c	最大值
	最小值
d_a	最大值
d_s	最大值=公称
	A级	最小值
	B级	最小值
d_w	A级	最小值
	B级	最小值
e	A级	最小值
	B级	最小值
L₁	最大值
k	公称
	A级	最大值
		最小值
	B级	最大值
		最小值
k₁	A级	最小值
	B级	最小值
r	最小值
s	最大值=公称
	A级	最小值
	B级	最小值
螺纹长度b

M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
0.4	0.4	0.5	0.5	0.6	0.7	0.8	1	1.3	1.5	1.8	2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5	5.5	6
9	10	11	12	13	14	16	18	22	26	30	34	38	42	46	50	54	60	66	-	-	-	-	-	-	-	-	-	-
15	16	17	18	19	20	22	24	28	32	36	40	44	48	52	56	60	66	72	78	84	90	96	102	108	116	-	-	-
28	29	30	31	32	33	35	37	41	45	49	53	57	61	65	69	73	79	85	91	97	103	109	115	121	129	137	145	153
0.3	0.3	0.3	0.4	0.4	0.4	0.5	0.5	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1
0.1	0.1	0.1	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11	14	16	18	20	22	24	26	30	33	36	39	42	46	49	53	57	63	67	71
1.6	2	2.5	3	3.5	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39	42	45	48	52	56	60	64
1.5	1.9	2.4	2.9	3.3	3.8	4.8	5.8	7.8	9.8	12	14	16	18	20	22	24	-	-	-	-	-	-	-	-	-	-	-	-
1.4	1.8	2.3	2.8	3.2	3.7	4.7	5.7	7.6	9.6	12	14	16	18	19	21	23	26	29	32	35	38	41	44	47	51	55	59	63
2.3	3.1	4.1	4.6	5.1	5.9	6.9	8.9	12	15	17	20	22	25	28	32	34	-	-	-	-	-	-	-	-	-	-	-	-
2.3	3	4	4.5	5	5.7	6.7	8.7	11	14	16	19	22	25	28	31	33	38	43	47	51	56	60	65	69	74	79	83	88
3.4	4.3	5.5	6	6.6	7.7	8.8	11	14	18	20	23	27	30	34	38	40	-	-	-	-	-	-	-	-	-	-	-	-
3.3	4.2	5.3	5.9	6.4	7.5	8.6	11	14	18	20	23	26	30	33	37	40	45	51	55	61	66	71	77	83	88	94	99	105
0.6	0.8	1	1	1	1.2	1.2	1.4	2	2	3	3	3	3	4	4	4	6	6	6	6	6	8	8	10	10	12	12	13
1.1	1.4	1.7	2	2.4	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33	35	38	40
1.2	1.5	1.8	2.1	2.5	2.9	3.7	4.2	5.5	6.6	7.7	9	10.2	11.7	12.7	14.2	15.2	-	-	-	-	-	-	-	-	-	-	-	-
1	1.3	1.6	1.9	2.3	2.7	3.4	3.9	5.2	6.2	7.3	8.6	9.8	11.3	12.3	13.8	14.8	-	-	-	-	-	-	-	-	-	-	-	-
1.3	1.6	1.9	2.2	2.6	3	3.7	4.2	5.5	6.7	7.8	9.1	10.3	11.9	12.9	14.4	15.4	17.4	19.1	21.4	22.9	25.4	26.4	28.4	30.4	33.5	35.5	38.5	40.5
0.9	1.2	1.5	1.8	2.2	2.6	3.3	3.8	5.1	6.1	7.2	8.5	9.7	11.2	12.2	13.7	14.7	16.65①	18.3	20.6	22.1	24.6	25.6	27.6	29.6	32.5	34.5	37.5	39.5
0.68	0.89	1.1	1.31	1.59	1.87	2.35	2.7	3.61	4.35	5.12	6.03	6.87	7.9	8.6	9.65	10.35	-	-	-	-	-	-	-	-	-	-	-	-
0.63	0.84	1.05	1.26	1.54	1.82	2.28	2.63	3.54	4.28	5.05	5.96	6.8	7.81	8.51	9.56	10.26	11.66	12.8	14.41	15.46	17.21	17.91	19.31	20.71	22.75	24.15	26.25	27.65
0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6	2	2	2
3.2	4	5	5.5	6	7	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60	65	70	75	80	85	90	95
3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67	33.38	35.38	-	-	-	-	-	-	-	-	-	-	-	-
2.9	3.7	4.7	5.2	5.7	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8
-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

材料		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	6g
	标准	GB/T 193、GB/T 9145
机械性能	等级	d<3 mm：按协议； 3 mm≤d≤39 mm：5.6、8.8、10.9； 3 mm≤d≤16 mm： 9.8； d＞39 mm：按协议	d≤24 mm:A2-70、A4-70； 24 mm＜d≤39 mm:A2-50、A4-50； d>39 mm:按协议	CU2、CU3、AL4
	标准	3 mm≤d≤39 mm：GB/T 3098.1； d<3 mm 和d>39 mm：按协议	d≤39 mm：；GB/T 3098.6 d＞39 mm：按协议	GB/T 3098.10
公差	产品等级	d≤24 mm 和 L≤10 d 或 L≤150 mm（按较小值）： A； d>24 mm 或 L>10 d 或 L>150 mm（按较小值）：B
	标准	GB/T 3103.1
表面缺陷		GB/T 5779.1	-	-
表面处理	-	不经处理; 电镀技术要求按GB/T 5267.1；非电解锌片涂层技术要求按GB/T 5267.2；热浸镀锌层技术要求按GB/T 5267.3	简单处理；钝化处理技术要求按GB/T 5267.4	简单处理；电镀技术要求按GB/T 5267.1
	-	如需其他技术要求或表面处理，应由供需协议
验收及包装		GB/T 90.1、GB/T 90.2

标准 GB5782-2016	名称六角螺栓粗杆半螺纹	英文名 Hex Blot
近似标准 DIN931 GB5783	材料不锈钢钢有色金属等	表面本色，钝化，电镀...
性能等级 A2-50 A2-70 A4-80 A4-70 4.8 6.8 8.8 10.9 12.9...		应用领域通用，各行各业...
