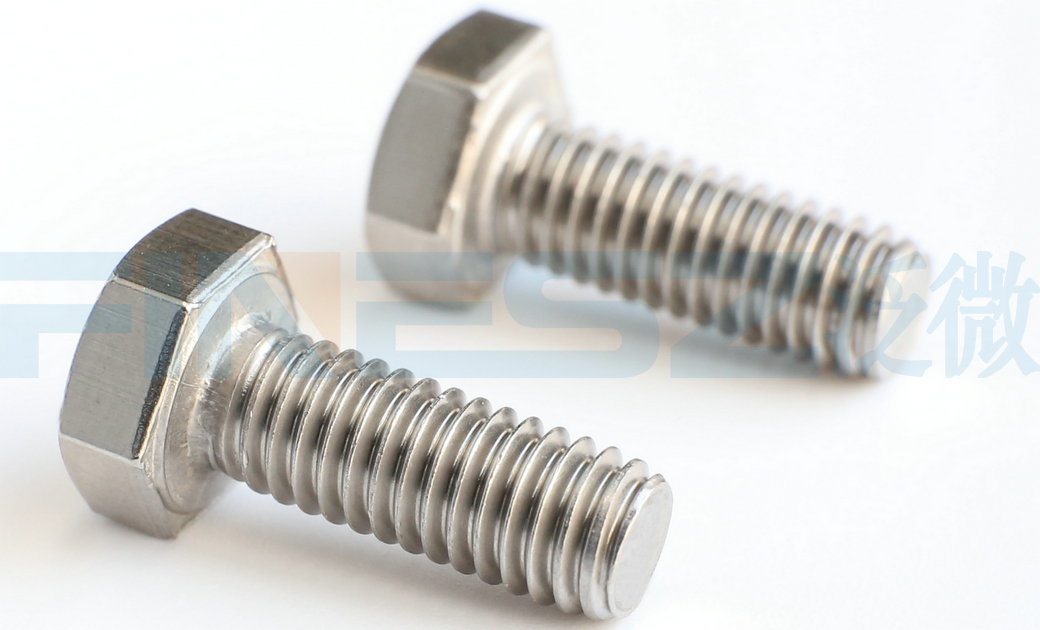

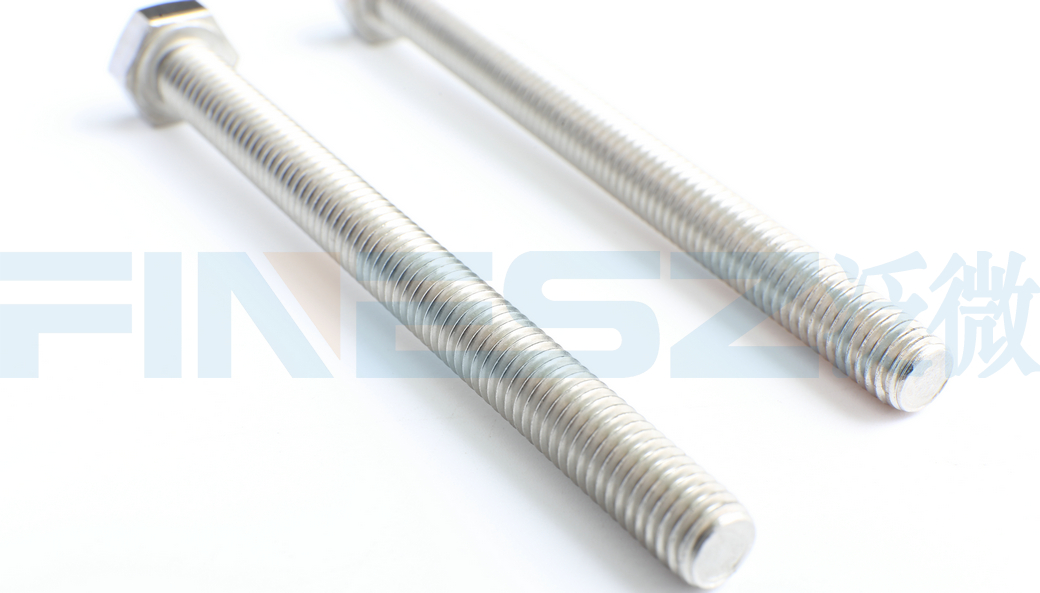

DIN933外六角螺栓，最常用的紧固件类型之一。
标准
DIN933.pdf,ISO4017.pdf |
名称
外六角全螺纹螺栓 |
英文名
Hex Blot |
近似标准
GB5783 JISB1180 ANSIB18.2.1 |
材料
不锈钢 钢 有色金属等
|
表面
本色，钝化，电镀... |
性能等级
A2-50 A2-70 A4-80 A4-70 4.8 6.8 8.8 10.9 12.9... |
应用领域 通用，各行各业... |
|
六角螺栓按螺纹长度可分为全螺纹六角螺栓DIN933(1S04017)和半螺纹六角螺栓DN931(ISO4014)。
DN933六角螺栓相似国家标准号GB5783。DIN933标准适用于螺纹直径为M1.6-M52,产品等级A级和B级的全螺纹六角螺栓。
A级:d≤24mm且L≤10d或≤150mm(按较小値)。B级:>24mm或>10d或L>150mm(按较小值)。不同的产品等级,其相应的对边s、对角e、厚度k以及长度公差数值均有所不同。
一般螺纹直径规格为M3-M64,一般碳钢性能等级主要为8.8级,10.9级。当d≤39mm,可参照lSO898-1;不锈钢通常为A250/A2-70/A4-70/A4-80,当d≤39mm时可参照ISO3506-1或DIN267-11。
表面处理以及螺纹公差:DIN933六角螺栓一般是公制(粗牙)以及细牙,以mm毫米为计量单位。DIN933粗牙螺纹公差6g,涂层主要有发黑、电镀(蓝白锌、黄彩锌)，前的公差配合主要为6g6H镀锌后的公差带配合可变为6h/6G,但是涂镀后受表面涂层厚度影响,在进行相应公差的通止规检测螺纹时,也可能会出现无法配合的情况,也只可进行规格相匹配的螺母安装检测。
1SO4017与DN933区别:DN933为德国标准,ISO4017为国际标准。两者在规格M10M12M14M22等在外六角头部对边s、对角e尺寸有所不同,ISO4017尺寸小于DIN933,其他规格差別不大。

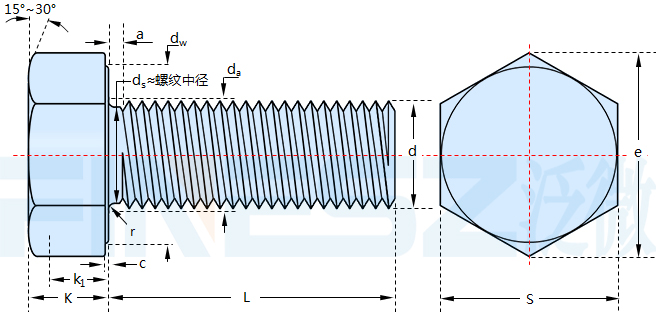

图纸：
尺寸表（单位：MM)
| 螺纹规格d | ||
| P | 螺距 | |
| a | 最大值 | |
| c | 最小值 | |
| 最大值 | ||
| da | 最大值 | |
| dw | A级 | 最小值 |
| B级 | 最小值 | |
| e | A级 | 最小值 |
| B级 | 最小值 | |
| k | 公称 | |
| A级 | 最小值 | |
| 最大值 | ||
| B级 | 最小值 | |
| 最大值 | ||
| k1 | 最小值 | |
| r | 最小值 | |
| s | 最大值=公称 | |
| A级 | 最小值 | |
| B级 | 最小值 | |
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
| 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 |
| 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 |
| 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 |
| 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 |
| 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 |
| 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 |
| 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - |
| 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 |
| - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 |
| 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 |
| 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - |
| - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用要求 | DIN 267 part 1 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | DIN 13 part 12,DIN 13 part 15 | |||
| 机械性能 | 等级 | 8.8，5.6，10.9 ＞M39：按协议 |
≤ M20：A2-70，A4-70 ＞M20 ≤ M39：A2-50，A4-50 ≤ M39：C3，C4 ＞M39：按协议 |
例如：CU2，CU3 |
| 标准 | DIN ISO 898 part 1 | DIN 267 part 11 | DIN 267 part 18 | |
| 公差 | 产品等级 | A：≤ M24, 且L ≤ 10d或150mm B：＞M24，或L＞10d或150mm |
||
| 标准 | ISO 4759 part 1 | |||
| 表面处理 | - | 不经处理 blackened from 8.8 （thermally or chemically) |
bright | bright |
| - | 电镀 DIN 267 part 9① 热浸镀锌 DIN 267 part 10 |
|||
| 表面粗糙度 | DIN 267 part 2 | |||
| 表面缺陷 | DIN 267 part 19 | |||
| 验收及包装 | DIN 267 part 5 | |||
| 备注 | ① Only for screws without surface protection. 6 g makes it possible for normal coating thicknesses to be applied in accordance with DIN 267 part 9, the reference line not being exceeded. Depending on the coating thickness required, a larger fundamental deviation shall be selected than that for the g position. This might, however, impair the resistance to stripping of the bolt / nut assembly. | |||
