标准
GB/T 70.1-2008.pdf |
名称
内六角圆柱头螺钉 |
英文名 Hex Socket Cap Screws
|
近似标准
DIN912、ISO4762.pdf |
材料
不锈钢 钢 |
表面
本色，钝化，电镀... |
性能等级
A2-50 A2-70 A4-70 A4-80 8.8 10.9 12.9....
|
应用领域
组装、制造业、... |
|
GB/T70.1-2008与DIN912-83,ISO4762-2004在尺寸上几乎没有区别。习惯上将GB/T70.1制成为不滚花头型，而DIN912为滚花头型。
详细标准请参考国标原文档：GB/T 70.1.pdf

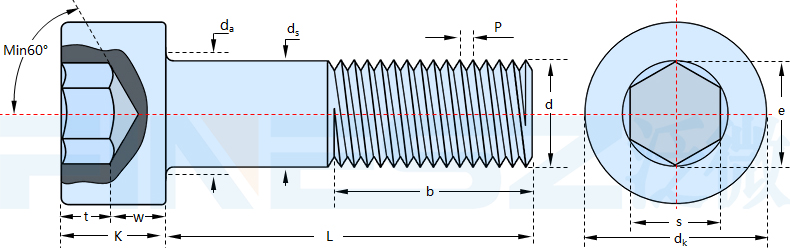

尺寸表（单位：MM)
| 螺纹尺寸 d | ||
| P | 螺距 | |
| dk | 最大值 | 光滑头部 |
| 滚花头 | ||
| 最小值 | ||
| da | 最大值 | |
| ds | 最大值 | |
| 最小值 | ||
| e | 最小值 | |
| k | 最大值 | |
| 最小值 | ||
| s | 公称 | |
| 最大值 | ||
| 最小值 | ||
| t | 最小值 | |
| w | 最小值 | |
| M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 |
| 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 |
| 3.14 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 30.33 | 36.39 | 45.39 | 54.46 | 63.46 | 72.46 | 84.54 | 96.54 |
| 2.86 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 | 35.61 | 44.61 | 53.54 | 62.54 | 71.54 | 83.46 | 95.46 |
| 2 | 2.6 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 | 26.4 | 33.4 | 39.4 | 45.6 | 52.6 | 63 | 71 |
| 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 |
| 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | 23.67 | 29.67 | 35.61 | 41.61 | 47.61 | 55.54 | 63.54 |
| 1.733 | 1.733 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.683 | 9.149 | 11.43 | 13.72 | 16 | 19.44 | 21.74 | 25.15 | 30.85 | 36.57 | 41.13 | 46.83 | 52.53 |
| 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 |
| 1.46 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 | 23.48 | 29.48 | 35.38 | 41.38 | 47.38 | 55.26 | 63.26 |
| 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 |
| 1.58 | 1.58 | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.18 | 12.21 | 14.21 | 17.23 | 19.28 | 22.28 | 27.28 | 32.33 | 36.33 | 41.33 | 46.33 |
| 1.52 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.03 | 12.03 | 14.03 | 17.05 | 19.07 | 22.07 | 27.07 | 32.08 | 36.08 | 41.08 | 46.08 |
| 0.7 | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15.5 | 19 | 24 | 28 | 34 | 38 |
| 0.55 | 0.55 | 0.85 | 1.15 | 1.4 | 1.9 | 2.3 | 3.3 | 4 | 4.8 | 5.8 | 6.8 | 8.6 | 10.4 | 13.1 | 15.3 | 16.3 | 17.5 | 19 | 22 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T16938-2008 | |||
| 螺纹 | 公差 | 12.9 级:5g6g；其他等级：6g | ||
| 标准 | GB/T 196-2003、GB/T 197-2003 | |||
| 机械性能 | 等级 | d＜3mm：按协议； | d≤24mm：A2-70a、A4-70、 A5-70、A3-70； |
CU2、CU3 |
| 3mm≤d≤39mm：8.8 级、10.9 级、12.9 级； | 24mm＜d≤39mm：A2-50b、 A4-50、A5-50、A3-50； |
|||
| d＞39mm：按协议 | d＞39mm：按协议 | |||
| 标准 | GB/T 3098.1 | GB/T 3098.6-1986 | GB/T 3098.10 | |
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1-2002 | |||
| 表面处理 | 氧化； 电镀技术要求按GB/T 5267.1-2002； 非电解锌片涂层技术要求按GB/T 5267.2-2002 |
简单处理 | 简单处理； 电镀技术要求GB/T 5267.1-2002 |
|
| 表面缺陷 | 12.9级：GB/T 5779.3-2000； | |||
| 其他等级：GB/T 5779.1-2000 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
| 说明 | ① 棒料切制的不锈钢螺钉，允许使用A1-70（d≤M12），但在螺钉上应标志其性能等级。 ② 棒料切制的不锈钢螺钉，允许使用A1-50，但在螺钉上应标志其性能等级。 |
|||
