标准
DIN980-1987.pdf |
名称
金属锁紧螺母 |
英文名
All-metal prevailing torque type hexagon nuts,type V |
近似标准
|
材质
不锈钢，碳钢 |
表面
本色，钝化，电镀... |
应用领域
防松 |
||

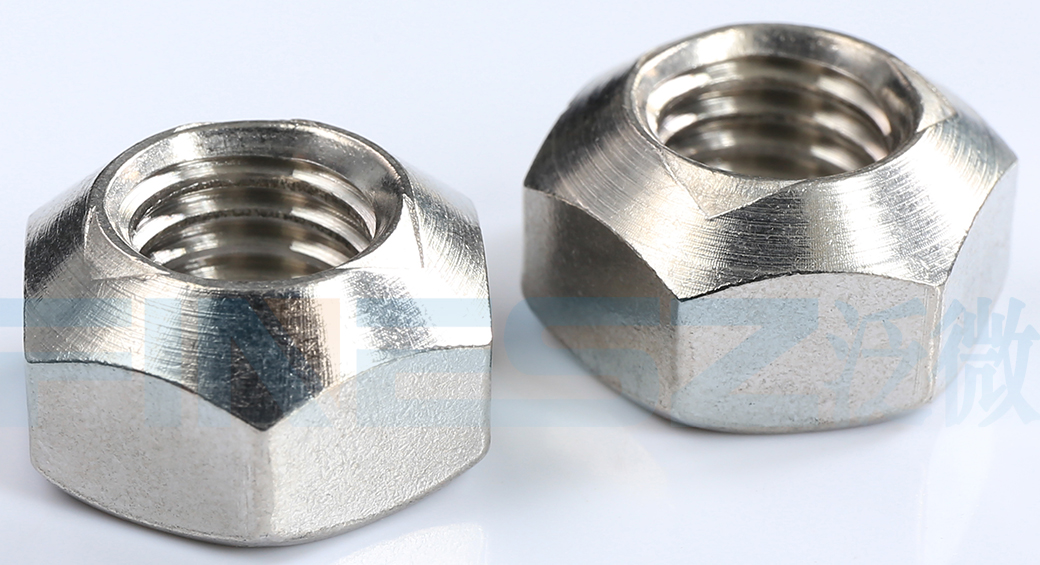

DIN980标准包含DIN980-M型和DIN980-V型，本页介绍的V型。
DIN980 V型靠螺母自身的螺纹变形位置起到锁紧防松功能，常见的形式有：端面三点式、椭圆式、侧面挤压式。
德标原文档：DIN980-1987.PDF

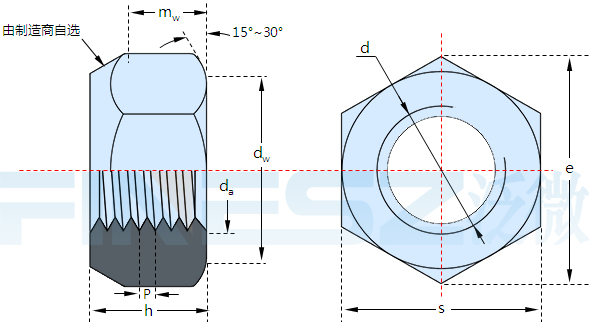

图纸：
尺寸表（单位：MM)
| 螺纹尺寸d | ||
| P | 螺距 | 粗牙 |
| 细牙1 | ||
| 细牙2 | ||
| da | 最小值 | |
| 最大值 | ||
| dw | 最小值 | |
| e | 最小值 | |
| h | 最大值=公称 | |
| 最小值 | ||
| mw | 最小值 | |
| s | 最大值=公称 | |
| 最小值 | ||
| M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
| 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
| / | / | / | / | / | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| / | / | / | / | / | / | 1.25 | 1.25 | / | / | 1.5 | 1.5 | 1.5 | / | / | / | / | / | / |
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| 3.45 | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.7 | 25.9 | 29.1 | 32.4 | 35.6 | 38.9 | 42.1 |
| 4.6 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 24.9 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 |
| 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 |
| 3.7 | 4.2 | 5.1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| 3.4 | 3.9 | 4.8 | 5.7 | 6.5 | 7.5 | 9 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 31 | 34 | 37 |
| 1.65 | 2.2 | 2.75 | 3.3 | 3.85 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | 11 | 12.2 | 13.2 | 14.8 | 16.5 | 18.2 | 19.8 | 21.5 |
| 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
| 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 |
| 材料 | 钢 | |
| 通用要求 | DIN 267-1和DIN 267-15 | |
| 螺纹 | 公差 | 6H （DIN 267-15） |
| 标准 | DIN 13-12和DIN 13-15 | |
| 机械性能 | 等级 | 5，8，10，12（≤ M16） |
| 标准 | DIN 267-4M型（细牙螺纹螺母） | |
| 性能（预置扭矩） | DIN 267-15 | |
| 公差 | 产品等级 | ≤ M16：A(m) ＞M16：B(mg) |
| 标准 | ISO 4759-1 不经处理 |
|
| 表面处理 | 电镀DIN 267-9 | |
| 表面粗糙度 | DIN 267-2 | |
| 表面缺陷 | DIN 267 part 20 | |
| 验收及包装 | DIN 267-5 | |
