DIN980(M)-1987金属嵌件锁紧螺母

DIN980全金属锁紧螺母也叫有效力矩型锁紧螺母或插片式锁紧螺母、金属嵌件锁紧螺母等，有效力矩是指在不受轴向载荷条件下，旋入螺母产生的扭矩，由于螺母的锁紧功能，也叫锁紧力矩。 当旋入螺母时，螺母自身变形的螺纹或内置金属锁紧环直径略小于螺栓外螺纹，螺母需要克服摩擦阻力，该摩擦阻力也成功的阻止螺母在不受外力的情况下产生松动。

DIN980根据其锁紧形式主要有DIN980V型和DIN980M型。V型与M型的区别：

980 V型靠螺母自身的螺纹变形位置起到锁紧防松功能，常见的形式有：端面三点式、椭圆式、侧面挤压式。

980 M型螺母内嵌金属锁紧片，靠锁紧圈起到防松作用。

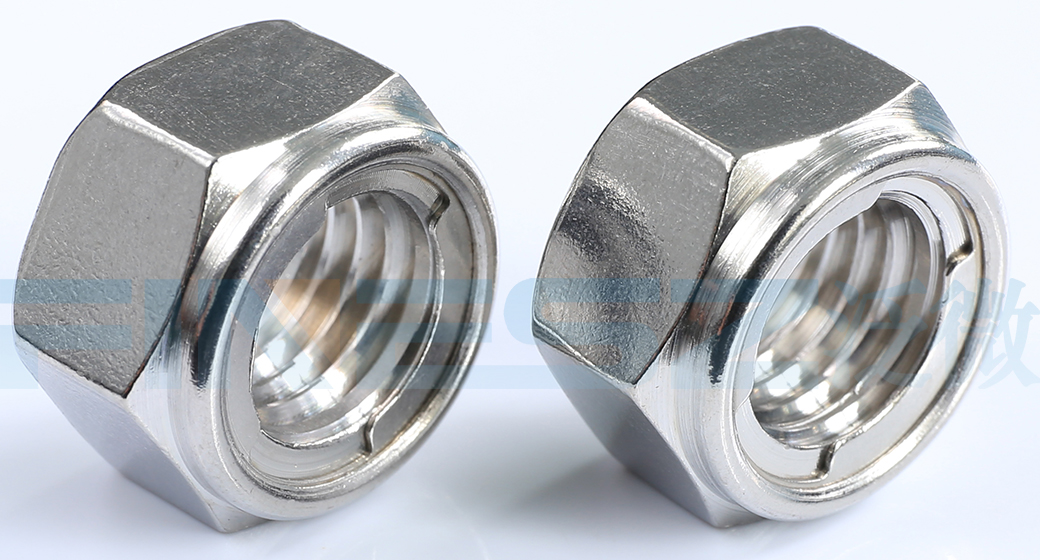

本页所介绍的产品为DIN980M。

980 M型螺母的锁紧原理为：螺母内嵌经过热处理的金属片，该金属片内径略小于螺栓螺纹外径，螺母拧紧后，金属片卡住螺栓螺纹，可以有效的起到防松、抗震的作用。

锁紧螺母安装时必须借助工具拧紧（如棘轮扳手），不锈钢类螺母安装时建议预涂润滑脂防止在快速安装时出现螺母锁死问题。

锁紧螺母性能验证包括五次拧入拧出力矩要求可参照ISO 2320执行，以确保其锁紧性能。

德标原文档：DIN980-1987.PDF

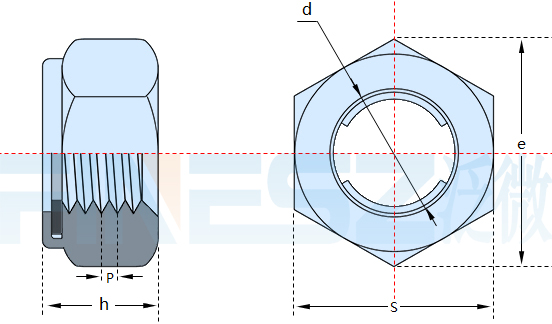

图纸：

尺寸表（单位：MM)
