标准
GB9074.4-88.pdf |
名称
十字槽盘头组合螺钉 |
英文名 Cross-recessed combination screws |
其它标准
GB818.pdf，GB9074.24.pdf，GB9074.26.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A4-70 4.8... |
特点
免人工套垫，快速安装 |
|

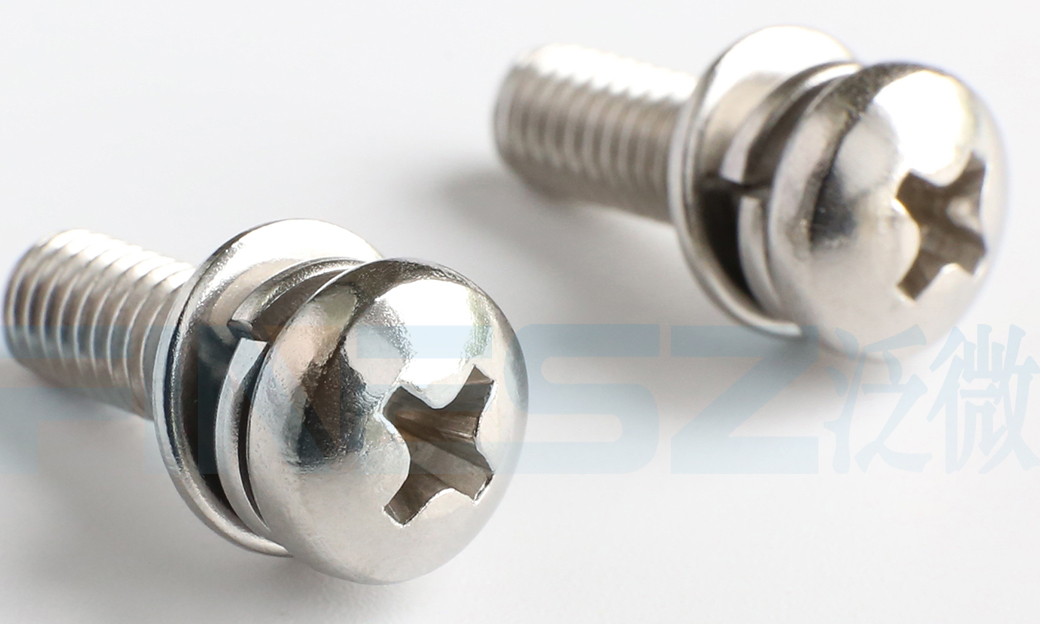

GB9074.4组合螺钉由十字盘头螺钉（GB818标准）+ GB9074.24(组合用平垫) + GB9074.26(组合用弹垫)三部分组成。将弹垫与平垫套入螺钉的光杆后再进搓牙，成型后的螺纹外径大于平垫内径，故平、弹垫与螺钉组成为整体而不分离。可以解理为：
在生产活动中，GB9074.4组合螺钉可以减少生产人员进行选取和安装的时间，因为只需要使用一种螺钉就可以完成多种任务。这无疑大幅增加了生产效率，同时也避免了漏放垫圈的出错概率。在批量生产或自动化装配场景中，组合螺钉是一种高效且可靠的连接解决方案。
GB9074.4国标原文档下载：
整体螺钉：GB9074.4-88.pdf
单个螺钉：GB818.pdf
十字槽标准：GB944.1.pdf
单个平垫：GB9074.24.pdf
单个弹垫：GB9074.26.pdf
如果十字槽为Z型，参考Z型槽样式：Z型十字槽样式

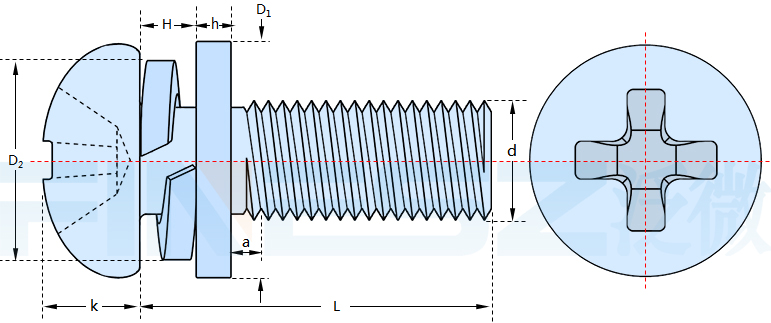

尺寸表（单位：MM)
| 螺纹尺寸 d | |
| P | 螺距 |
| a | 最大值 |
| b | 最小值 |
| k | 最大值 |
| 最小值 | |
| h | 公称 |
| H | 公称 |
| D1 | 公称 |
| D2 | 参考 |
| 槽号 | |
| 千件钢制重≈kg | |
| 螺纹长度b | |
| M3 | M4 | M5 | M6 |
| 0.5 | 0.7 | 0.8 | 1 |
| 1 | 1.4 | 1.6 | 2 |
| 25 | 38 | 38 | 38 |
| 2.4 | 3.1 | 3.7 | 4.6 |
| 2.26 | 2.92 | 3.52 | 4.3 |
| 0.5 | 0.8 | 1 | 1.6 |
| 1.5 | 2 | 2.75 | 3.25 |
| 7 | 9 | 10 | 12 |
| 5.23 | 6.78 | 8.75 | 10.71 |
| 1 | 2 | 2 | 3 |
| - | - | - | - |
| - | - | - | - |
| 项目 | 螺钉 | 垫圈 | |
| 标准 | GB 818 | GB 9074.26 | GB 9074.24 |
| 十字槽 | H型GB944.1 | - | - |
| 表面处理 | ①镀锌钝化 GB 5267; ②氧化 | ||
| 其他技术要求 | 垫圈应能自由转动而不脱落 | ||
| 验收及包装 | GB/T 90 | ||
