技术资料>GB944.1-1985标准螺钉用十字槽

GB944.1-1985标准螺钉用十字槽

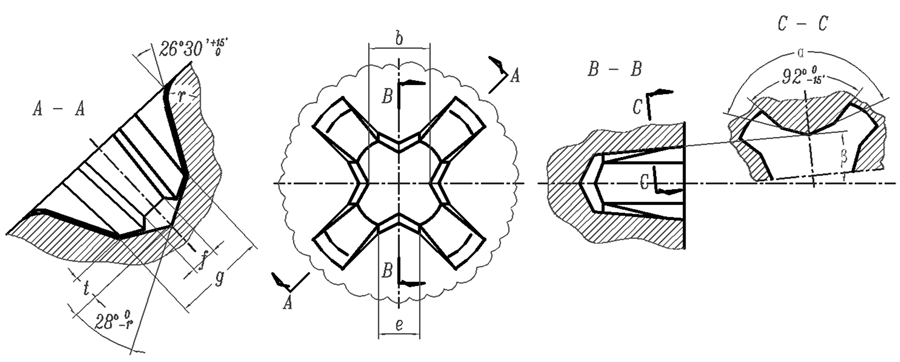

螺钉用十字槽-H型

GB944.1标准

槽号 Recess No.		0	1	2	3	4
公称=最大值	b	0.61	0.97	1.47	2.41	3.48
最小值	b	0.58	0.94	1.44	2.38	3.45
最小值	e	0.26	0.41	0.79	1.98	2.39
最大值	e	0.36	0.46	0.84	2.03	2.44
公称=最小值	g	0.81	1.27	2.29	3.81	5.08
最大值	g	0.86	1.32	2.34	3.86	5.13
最小值	f	0.31	0.51	0.66	0.79	1.19
最大值	f	0.36	0.56	0.74	0.86	1.27
公称值	r	0.3	0.5	0.6	0.8	1
参考值	t1	0.22	0.34	0.61	1.01	1.35
公称=最大值^①	α	/	138°	140°	146°	153°
最小值^①	α	/	137°45‘	139°45‘	145°45‘	152°45‘
公称=最小值	β	7°	7°	5°45’	5°45‘	7°
最大值	β	7°15’	7°15’	6°	6°	7°15’

①, 0号槽的α角以r(min)=0.25mm, r(max)=0.36mm代替
②, 表中尺寸都为理论值，供模具制造用，在制品上不予检查。
③, GB 944.1 - 1985

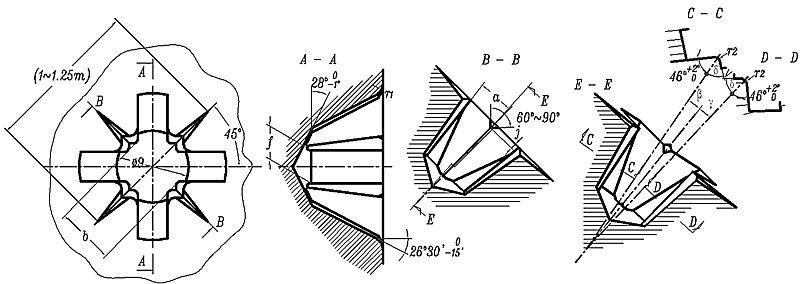

螺钉用十字槽-Z型

GB944.1标准

槽号 Recess No.		0	1	2	3	4
公称=最大值	b	0.76	1.27	1.83	2.72	3.96
最小值	b	0.71	1.22	1.78	2.67	3.91
公称=最大值	f	0.48	0.74	1.03	1.42	2.16
最小值	f	0.455	0.715	1.005	1.395	2.135
公称=最大值	g	0.86	1.32	2.34	3.86	5.08
最小值	g	0.81	1.27	2.29	3.81	5.03
最大值	r1	0.3	0.3	0.38	0.51	0.64
最大值	r2	0.1	0.13	0.15	0.25	0.38
最大值	j	0.13	0.15	0.15	0.2	0.2
公称=最小值	α	7°	7°	5°45'	5°45'	7°
最大值	α	7°15'	7°15'	6°	6°	7°15'
公称=最大值	β	7°45'	7°45'	6°20'	6°20'	7°45'
最小值	β	7°30'	7°30'	6°5'	6°5'	7°30'
公称=最大值	γ	4°23'	4°23'	3°	3°	4°23'
最小值	γ	4°8'	4°8'	2°45'	2°45'	4°8'
公称=最大值	δ	46°	46°	46°	56°15'	56°15'
最小值	δ	45°53'	45°53'	45°53'	56°8'	56°8'

①, 表中尺寸都为理论值，供模具制造用，在制品上不予检查。
②, GB 944.1-1985

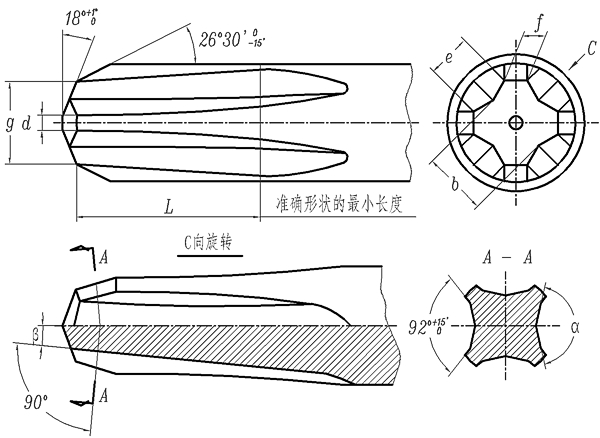

H型十字槽量规头部尺寸

GB944.1标准

槽号 Recess No.		0	1	2	3	4
公称=最大值	b	0.64	1.001	1.539	2.497	3.574
最小值	b	0.615	0.976	1.514	2.472	3.549
公称=最小值	g	0.813	1.27	2.286	3.81	5.08
最大值	g	0.838	1.295	2.311	3.835	5.105
公称=最小值	d	0.25	0.38	0.38	0.38	0.38
最大值	d	0.38	0.51	0.51	0.51	0.51
公称=最大值	e	0.315	0.513	1.102	2.098	2.738
最小值	e	0.29	0.488	1.077	2.073	2.713
公称=最大值	f	0.31	0.51	0.64	0.79	1.12
最小值	f	0.25	0.45	0.58	0.73	1.06
最小值	L	3.17	3.17	4.78	7.14	8.74
公称=最小值^①	α	/	138°	140°	146°	153°
最大值^①	α	/	138°15’	140°15’	146°15’	153°15’
公称=最小值	β	7°	7°	5°45'	5°45'	7°
最大值	β	6°45'	6°45'	5°30'	5°30'	6°45'

①, 0 号槽的α 角以r = 0.25 ± 0.025mm 代替。
②, GB 944.1 - 1985
