标准
GB/T818:2016.pdf |
名称
十字槽盘头螺钉 |
英文名 Pan head screws |
近似标准
ISO7045-2011.pdf |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-50 A4-70 4.8 8.8 |
适用 通用 |
|

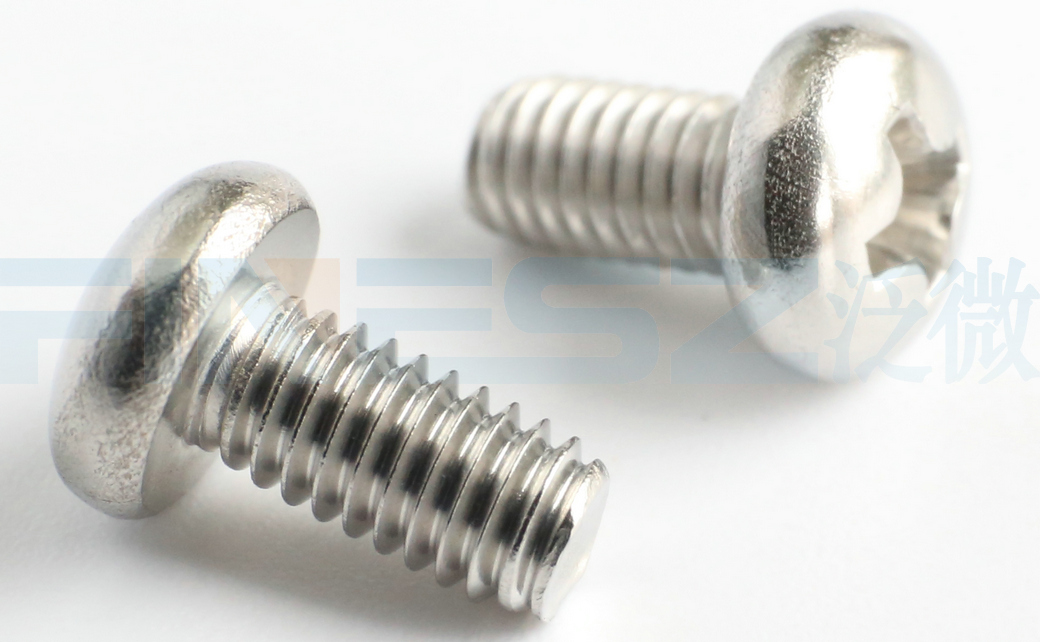

十字槽盘头螺钉是最常用的紧固件，头部形状为盘状，顶部为十字形的槽口，可以用十字螺丝刀进行旋紧或拆卸。这种螺钉广泛应用于机械、电子、电器、家具等领域。
GB/T818-2016十字槽盘头螺钉之中国标准，规定了十字槽盘头螺钉的尺寸、技术要求、检验方法、验收规则、标志和包装等。
1. 尺寸规格：十字槽盘头螺钉的具体尺寸参数，如螺钉的直径、长度、头部直径、头部厚度、槽宽等。
2. 材料和热处理：标准会规定螺钉的材料种类和热处理要求，以保证螺钉具有足够的强度和硬度。
3. 机械性能：包括抗拉强度、屈服强度、伸长率等性能指标。
4. 表面处理：螺钉可能会有不同的表面处理要求，如镀锌、镀镍、防锈处理等，以提高螺钉的耐腐蚀性和外观效果。
5. 技术要求：包括螺钉的制造公差、外形尺寸、槽型尺寸等技术要求。
6. 检验方法：标准会规定如何对螺钉进行各项性能的检验和测试。
7. 验收规则和质量等级：标准中会明确产品的验收规则和不同的质量等级。
8. 标志和包装：如何对产品进行标记和包装的要求。
GB818螺钉的国标原文档下载：GB/T 818-2016.pdf
十字槽采用标准：GB944.1-85.pdf

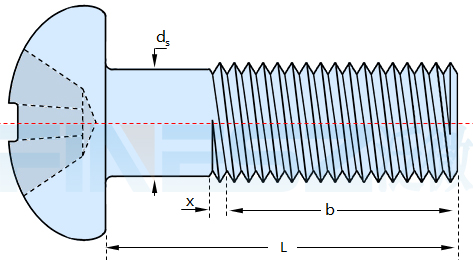

如果螺纹为半牙，参考:GB818半牙样式
，如果十字槽为Z型，参考Z型槽样式：Z型十字槽样式

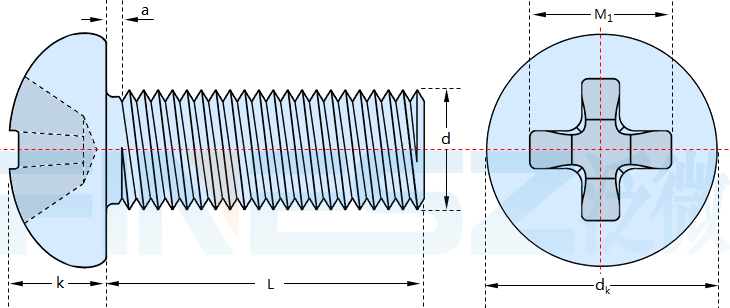

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| a | 最大值 | |
| dk | 最大值=公称 | |
| 最小值 | ||
| k | 最大值=公称 | |
| 最小值 | ||
| x | 最大值 | |
| 槽号 | ||
| M1 | H型 | 参考 |
| 深度 | H型 | 最大值 |
| 深度 | 最小值 | |
| M2 | Z型 | 参考 |
| 深度 | Z型 | 最大值 |
| 深度 | 最小值 | |
| M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 3.2 | 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| 2.9 | 3.7 | 4.7 | 5.3 | 6.64 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 |
| 1.3 | 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| 1.16 | 1.46 | 1.96 | 2.26 | 2.46 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 |
| 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| 1.7 | 1.9 | 2.7 | 3 | 3.9 | 4.4 | 4.9 | 6.9 | 9 | 10.1 |
| 0.95 | 1.2 | 1.55 | 1.8 | 1.9 | 2.4 | 2.9 | 3.6 | 4.6 | 5.8 |
| 0.7 | 0.9 | 1.15 | 1.4 | 1.4 | 1.9 | 2.4 | 3.1 | 4 | 5.2 |
| 1.6 | 2.1 | 2.6 | 2.8 | 3.9 | 4.3 | 4.7 | 6.7 | 8.8 | 9.9 |
| 0.9 | 1.42 | 1.5 | 1.75 | 1.93 | 2.34 | 2.74 | 3.46 | 4.5 | 5.69 |
| 0.65 | 1.17 | 1.25 | 1.5 | 1.48 | 1.89 | 2.29 | 3.03 | 4.05 | 5.24 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议； | A2-50、A2-70 | d＜3mm：按协议； |
| d≥3mm：4.8 级 | d≥3mm：CU2、CU3、AL4 | |||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 产品缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； | 简单处理； | 简单处理； | |
| 电镀技术要求按GB/T 5267.1； | 钝化处理技术要求按GB/T 5267.4 | 电镀技术要求按GB/T 5267.1 | ||
| 非电解锌片涂层技术要求按GB/T 5267.2 | ||||
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
