标准
DIN913-1980 |
名称
内六角平端紧定螺钉 |
英文名
Hexagon socket set screws with flat point |
近似标准
GB/T77-2007 |
材料
不锈钢 钢 |
表面
本色，钝化，电镀... |
性能等级
A2-50 A4-50 10.9 12.9....
|
应用领域
装配、制造业、电子...
|
|
与DIN916凹端紧定不同，DIN913系列的平端紧定可以使螺钉在紧定时对被固定物体表面的损伤减到最小。
DIN913德标原文档下载： DIN913-1980.pdf

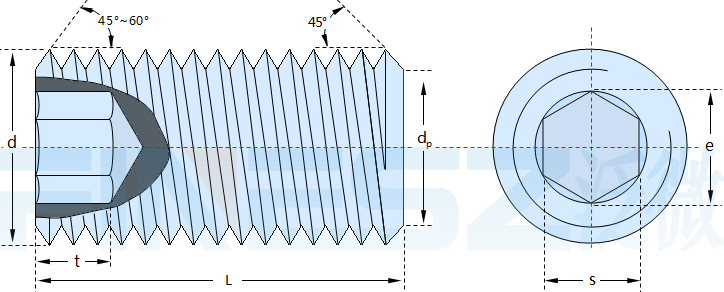

尺寸表（单位：MM)
| 螺纹规格 d | ||
| P | 螺距 | |
| dp | 最大值 | |
| 最小值 | ||
| e | 最小值 | |
| s | 公称 | |
| 最大值 | ||
| 最小值 | ||
| t | 最小值 | 短螺钉 |
| 长螺钉 | ||
| M1.4 | M1.6 | (M1.8) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
| 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| 0.7 | 0.8 | 0.9 | 1 | 1.5 | 2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17 | 18 |
| 0.45 | 0.55 | 0.65 | 0.75 | 1.25 | 1.75 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | 8.14 | 9.64 | 11.6 | 12.6 | 14.6 | 16.6 | 17.6 |
| 0.8 | 0.8 | 0.8 | 1 | 1.43 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 6.86 | 9.15 | 11.4 | 11.4 | 13.7 | 13.7 |
| 0.7 | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 10 | 12 | 12 |
| 0.72 | 0.72 | 0.72 | 0.9 | 1.3 | 1.55 | 2.05 | 2.56 | 3.08 | 4.1 | 5.1 | 6.1 | 6.1 | 8.12 | 10.1 | 10.1 | 12.1 | 12.1 |
| 0.71 | 0.71 | 0.71 | 0.89 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 6.02 | 8.03 | 10 | 10 | 12 | 12 |
| 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 9 | 10 |
| 1.4 | 1.5 | 1.6 | 1.7 | 2 | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用要求 | DIN 267 part 1 | |||
| 螺纹 | 公差 | 45H：5g6g 其他等级：6g① |
||
| 标准 | DIN 13 part 12,DIN 13 part 15 | |||
| 机械性能 | 等级 | 45H | ≤ M20：A2-70 A4,C3 ＞M20：A2-50 |
/ |
| 标准 | DIN ISO 898 part 5 | DIN 267 part 11 | DIN 267 part 18 | |
| 公差 | 产品等级 | A | ||
| 标准 | DIN ISO 4759 part 1 | |||
| 表面处理 | - | 发兰（化学或加热法） | blank | blank |
| - | 电镀 DIN 267 part 9 | |||
| 表面粗糙度 | DIN 267 part 2 | |||
| 验收及包装 | DIN 267 part 5 | |||
